Cáp điện hạ thế NYY và N2XY: Phân biệt NYY-J, NYY-O, N2XY-J, N2XY-O

Trong hệ thống điện công nghiệp và thương mại, cáp điện hạ thế đóng vai trò huyết mạch - kết nối nguồn điện đến từng thiết bị, máy móc và công trình. Khi đứng trước lựa chọn giữa cáp NYY và N2XY, nhiều kỹ sư và nhà thầu điện thường phân vân: hai loại cáp này trông khá giống nhau về hình thức, nhưng liệu có đáng để chọn N2XY với chi phí cao hơn?

Câu trả lời phụ thuộc vào yêu cầu thực tế của hệ thống. NYY là lựa chọn phổ biến cho các lắp đặt tiêu chuẩn với chi phí hợp lý, trong khi N2XY phát huy lợi thế rõ rệt khi hệ thống yêu cầu tải dòng cao hoặc vận hành trong môi trường nhiệt độ khắc nghiệt.

Cả hai dòng cáp điện lực hạ thế này đều tuân thủ tiêu chuẩn DIN VDE 0276 và IEC 60502-1, với cấp điện áp danh định 0,6/1kV, phù hợp cho lắp đặt cố định. Điểm khác biệt then chốt nằm ở vật liệu cách điện - PVC với NYY và XLPE với N2XY - kéo theo những chênh lệch đáng kể về khả năng chịu tải, độ bền nhiệt, chi phí đầu tư và phạm vi ứng dụng thực tế mà bài viết này sẽ phân tích chi tiết.

Tìm hiểu về dây điện hạ thế: Cấu tạo, phân loại, và ứng dụng

1.3 Sự khác biệt giữa cáp NYY và cáp (N)YY

NYY: Ký hiệu này cho biết cáp được sản xuất và thử nghiệm theo tiêu chuẩn VDE của Đức (Verband der Elektrotechnik). Đây là cách ký hiệu phổ biến tại các thị trường chịu ảnh hưởng mạnh từ tiêu chuẩn kỹ thuật của Đức. Chữ “N” là viết tắt của Normenleitung (cáp tiêu chuẩn).

(N)YY hoặc YY: Khi chữ “N” được đặt trong ngoặc hoặc bị lược bỏ, điều này thường cho thấy cáp được sản xuất theo tiêu chuẩn hài hòa châu Âu hoặc quốc tế (HD 603). Tiêu chuẩn này đảm bảo cáp có thể sử dụng rộng rãi trong Liên minh Châu Âu và các khu vực áp dụng tiêu chuẩn tương đương.

Tóm lại:

• NYY: Theo tiêu chuẩn VDE của Đức (phổ biến tại Đức, Áo và các thị trường áp dụng VDE).
• (N)YY: Theo tiêu chuẩn HD 603 của châu Âu (phổ biến trong thị trường châu Âu rộng hơn và các dự án quốc tế).

2.2 Cáp hạ thế NYY-O

Theo tiêu chuẩn Đức DIN VDE 0292, hậu tố “O” có nghĩa là: “Ohne Schutzleiter” – tức là “không có dây dẫn bảo vệ (không có dây tiếp địa)”.

Trong đó:

• “Ohne” nghĩa là “không có”
• “Schutzleiter” là thuật ngữ kỹ thuật chỉ dây tiếp địa bảo vệ (PE)

Dây điện hạ thế NYY-O được sử dụng trong các ứng dụng không yêu cầu dây tiếp địa, hoặc khi hệ thống tiếp địa đã được bố trí bằng phương pháp khác. Một số ứng dụng điển hình bao gồm:

• Mạch điều khiển: Nơi việc tiếp địa được xử lý riêng biệt ngoài cáp.
• Thiết bị công nghiệp cách điện kép: Không cần kết nối tiếp địa.
• Một số mạch chiếu sáng: Không yêu cầu dây PE trong cáp.
• Dây điều khiển kéo (pull cord) cho máy móc: Chỉ cần chức năng đóng/ngắt, không cần tiếp địa.

3.4 Phân biệt cáp điện N2XY-J và N2XY-O

Tương tự như dòng cáp NYY, bạn sẽ luôn thấy cáp N2XY đi kèm hậu tố -J hoặc -O. Việc lựa chọn giữa hai loại này không hề đơn giản mà mang tính quyết định đối với thiết kế hệ thống.

• N2XY-J: Có dây tiếp địa PE (màu vàng – xanh lá)
• N2XY-O: Không có dây tiếp địa

Việc chọn sai loại cáp có thể dẫn đến khó khăn trong quá trình lắp đặt hoặc thậm chí ảnh hưởng đến an toàn vận hành. Đây là một chi tiết nhỏ nhưng mang tính nền tảng, liên quan trực tiếp đến yêu cầu thiết kế của mạch điện.

Tìm hiểu vai trò của dây tiếp địa (nối đất) trong hệ thống điện

Nhìn chung, NYY và N2XY có cùng cấu trúc lõi đồng và vỏ PVC, nhưng điểm khác biệt then chốt nằm ở lớp cách điện: PVC với NYY và XLPE với N2XY. Sự khác biệt tưởng nhỏ này kéo theo hàng loạt chênh lệch về hiệu suất nhiệt, khả năng tải dòng và chi phí — ảnh hưởng trực tiếp đến quyết định lựa chọn cáp cho từng hệ thống.

Điểm đáng chú ý nhất khi so sánh hai dòng cáp này là mối quan hệ giữa nhiệt độ và khả năng tải dòng: N2XY chịu được 90°C (so với 70°C của NYY), cho phép tải dòng cao hơn khoảng 15–20% trên cùng một tiết diện dây dẫn. Trong thực tế, điều này có nghĩa là với cùng một yêu cầu tải, bạn có thể chọn N2XY ở tiết diện nhỏ hơn một cấp so với NYY - tiết kiệm không gian máng cáp và giảm bớt chênh lệch chi phí ban đầu giữa hai loại.

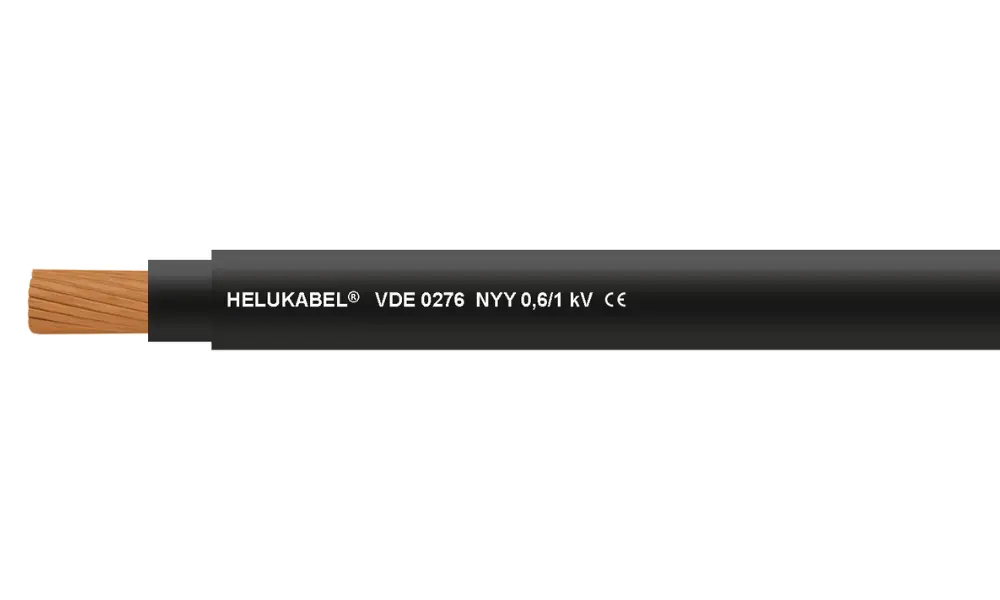

Thông số kỹ thuật của cáp hạ thế NYY (NYY-J / NYY-O)

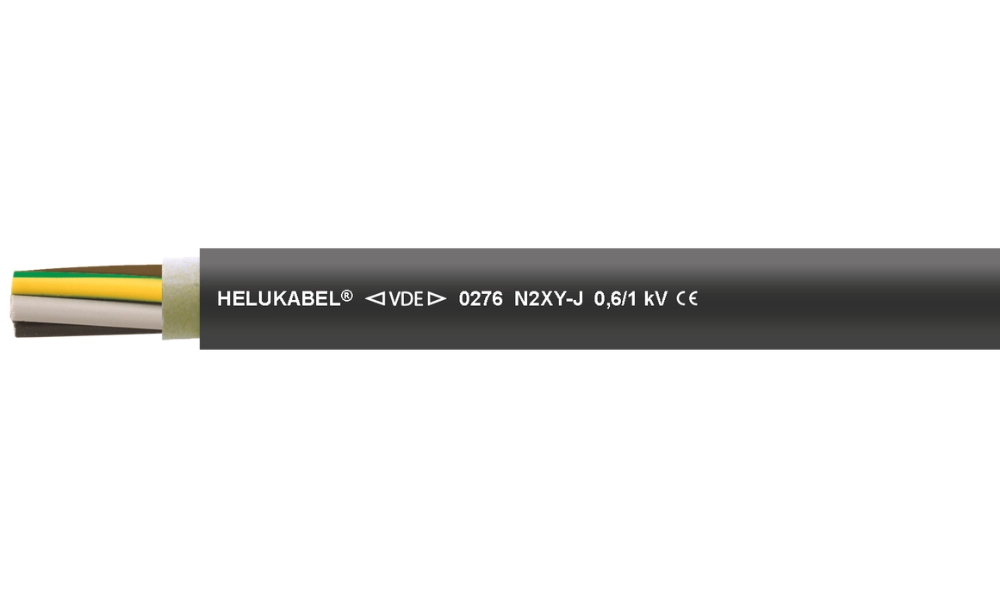

Thông số kỹ thuật của cáp điện hạ thế N2XY (N2XY-J / N2XY-O)

5.1 Cáp NYY có thể chôn trực tiếp không?

Có. Cáp NYY được bao bọc hoàn toàn bằng lớp vỏ PVC, nên thường được sử dụng cho lắp đặt cố định dưới lòng đất. Cáp có thể chôn trực tiếp nếu:

• Không có nguy cơ tác động cơ học (va đập, đè nén mạnh)
• Lớp vật liệu lấp phù hợp, không chứa vật sắc nhọn gây hư hại cáp

5.3 Cáp hạ thế N2XY có phải là cáp chống cháy?

Cáp N2XY có đặc tính chậm cháy (flame-retardant), thường đáp ứng tiêu chuẩn IEC 60332-1-2. Đối với dòng cáp N2XY của HELU, sản phẩm này được kiểm tra khả năng chậm cháy theo tiêu chuẩn DIN VDE 0482-332-1-2 / DIN EN 60332-1-2 / IEC 60332-1-2. Điều này có nghĩa là cáp không làm lan truyền ngọn lửa dọc theo chiều dài cáp khi xảy ra cháy.

Tuy nhiên, cần lưu ý rằng cáp không phải là cáp chống cháy (fire-resistant) theo nghĩa duy trì hoạt động của mạch điện trong điều kiện hỏa hoạn.

5.6 Nên chọn cáp NYY hay N2XY cho hệ thống của mình?

Việc lựa chọn phụ thuộc vào yêu cầu kỹ thuật và ngân sách của từng dự án:

• Chọn NYY nếu: Hệ thống có tải trung bình, môi trường nhiệt độ không quá khắc nghiệt, yêu cầu chi phí đầu tư tối ưu - điển hình là công trình dân dụng, tòa nhà thương mại, lắp đặt ngoài trời thông thường.

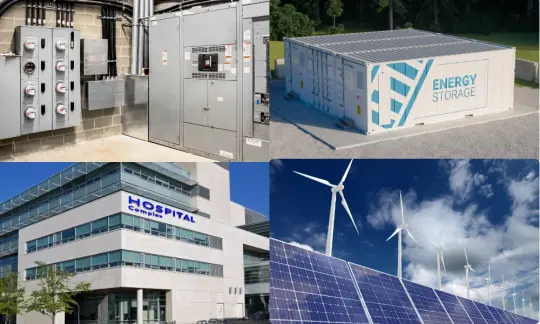

• Chọn N2XY nếu: Hệ thống cần tải dòng cao trên cùng tiết diện, môi trường vận hành có nhiệt độ cao, hoặc yêu cầu biên độ an toàn nhiệt lớn hơn - điển hình là nhà máy sản xuất, trạm biến áp, khu công nghiệp.

Trong nhiều dự án công nghiệp hiện đại, dây điện hạ thế N2XY được ưu tiên vì khả năng tải dòng cao hơn giúp tiết kiệm không gian máng cáp và giảm số lượng cáp cần lắp đặt, bù đắp cho mức chi phí cao hơn ban đầu.
