Thông tin chung về đầu nối cáp DC trong các dự án điện năng lượng mặt trời
Hiện nay, các quốc gia trên thế giới đang dần chạy theo xu hướng chuyển dịch từ năng lượng hóa thạch sang các nguồn năng lượng tái tạo để hướng đến sự phát triển bền vững và giải quyết vấn đề cạn kiệt nguồn năng lượng trong tương lai. Tại Việt Nam, các dự án năng lượng tái tạo, cụ thể là năng lượng mặt trời đang phát triển nhanh chóng với nhiều tiềm năng cho các nhà đầu tư.
Theo Wikipedia, Việt Nam có tiềm năng lớn để phát triển năng lượng mặt trời , đặc biệt là khu vực miền Trung và miền Nam. Số giờ nắng trung bình khu vực phía Bắc trong khoảng từ 1.500 - 1.700 giờ nắng mỗi năm. Khu vực miền Trung và miền Nam có số giờ nắng trung bình hằng năm cao hơn, từ 2.000 - 2.600 giờ/năm. Từ những lợi thế về mặt điều kiện thời tiết, khí hậu, nhiều doanh nghiệp đã tận dụng điều này để đầu tư và phát triển các dự án năng lượng mặt trời tại Việt Nam.
Với mong muốn đồng hành cùng các chủ đầu tư trong quá trình phát triển hệ thống điện năng lượng mặt trời, chúng tôi, HELU Việt Nam không chỉ mang đến các sản phẩm dây cáp điện DC chuyên dụng cho dự án quang năng mà còn cung cấp các dòng sản phẩm đầu nối cáp DC (DC connectors) chất lượng, phục vụ cho hệ thống kết nối điện của dự án năng lượng mặt trời.
Liên hệ ngay với HELU Việt Nam để được hỗ trợ tư vấn và nhận báo giá sản phẩm
1. Đầu nối cáp DC là gì?
Đầu nối cáp DC là một thành phần của hệ thống dẫn điện, được sử dụng để kết nối và truyền tải tín hiệu điện từ nguồn điện đến thiết bị điện. Nó được sử dụng để kết nối đầu ra của nguồn điện DC với đầu vào của thiết bị nhận tín hiệu.
Đầu nối cáp DC thường có hai loại: đầu nối đực và đầu nối cái . Đầu nối đực được gắn vào đầu dây dẫn và cắm vào đầu nối cái của thiết bị nhận tín hiệu, trong khi đầu nối cái được lắp trên thiết bị và đầu dây dẫn được cắm vào đó. Các đầu nối cáp DC có nhiều loại kích thước và kiểu dáng khác nhau để phù hợp với các thiết bị và nguồn điện khác nhau.
2. Ưu điểm đầu nối cáp DC của HELU
Với những ưu điểm trên, đầu nối cáp DC MC4 của HELU là một lựa chọn tốt cho hệ thống điện mặt trời, đảm bảo hiệu suất, an toàn và độ bền trong môi trường khắc nghiệt của năng lượng mặt trời.
Chia sẻ của chuyên gia về đầu nối cáp DC
"Hiện tại, hầu hết những thất bại về mặt kỹ thuật trong hệ thống điện năng lượng mặt trời thường liên quan đến điểm tiếp xúc (cross-mating)... Đầu nối MC4 của chúng tôi có công nghệ cốt lõi mà không phải ai cũng có thể sao chép 100%, điều này dẫn đến sự khác biệt đáng kể trong điện trở tiếp xúc và khả năng kháng hóa chất của đầu nối."
"Khi sử dụng đầu nối không phù hợp, ban đầu khó nhận ra nguy hiểm vì điện trở còn thấp, nhưng nhiệt độ tại điểm tiếp xúc vẫn tăng dần. Sau 2–3 năm, connector có thể vỡ, hư hỏng, thậm chí gây arc và cháy hệ thống."
Ông Joseph Yang — Director, Electrical Connectors (ECS), Stäubli Đài Loan
Ông Joseph Yang — Director, Electrical Connectors (ECS), Stäubli Đài Loan
3. Nên chọn dòng đầu nối cáp DC nào?
So sánh nhanh 3 dòng sản phẩm — bấm "Xem sản phẩm" để đến đúng mục thông số kỹ thuật.
| Đầu nối MC4 | Đầu nối MC4-Evo 2 | Đầu nối MC4-Evo 2A | |
| Điện áp | 1000 V | 1500 V | 1500 V |
| Cấp bảo vệ | IP67 | IP68 | IP65/IP68 |
| Dòng điện | 22–30 A | 39–69 A | 39–69 A |
4. Đầu nối cáp DC MC4
Công nghệ MULTILAM ứng dụng trong đầu nối cáp MC4 giúp đảm bảo độ bền và tính ổn định lâu dài, nhằm duy trì hiệu suất thấp liên tục trong suốt thời gian hoạt động. Sản phẩm đã được kiểm tra qua nhiều tiêu chuẩn quốc tế và có sẵn để lắp ráp với các mặt cắt lên đến 10 mm². Sản phẩm này có khả năng tương thích với các đầu nối cáp DC MC4 và MC4-Evo 2.

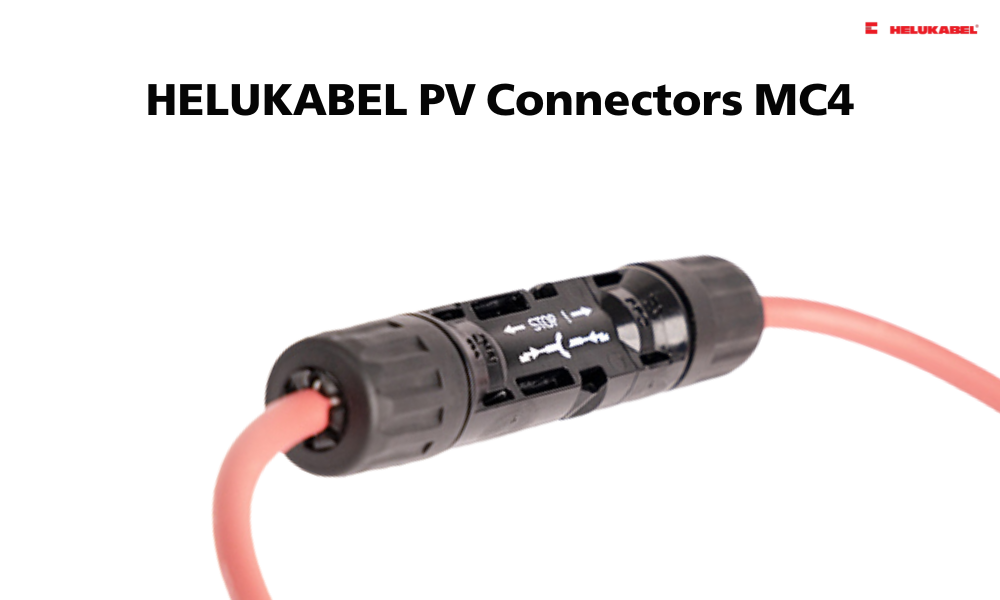

Đầu nối cáp DC MC4
4.1 Thông số kỹ thuật
- Phạm vi nhiệt độ: -40°C đến + 90° C
- Cấp độ bảo vệ: IP 67
- Độ an toàn: II
- Điện áp định mức: 1000 V (IEC)
- Dòng điện định mức: 22A (2.5 mm²), 30A (4mm², 6mm²)
- Điện trở tiếp xúc của đầu nối với phích cắm: 0,35 mOhm
4.2 Cấu tạo:
- Vật liệu: Polyamide (PA)
- Điểm tiếp xúc: Đồng mạ thiếc, xoay vòng.

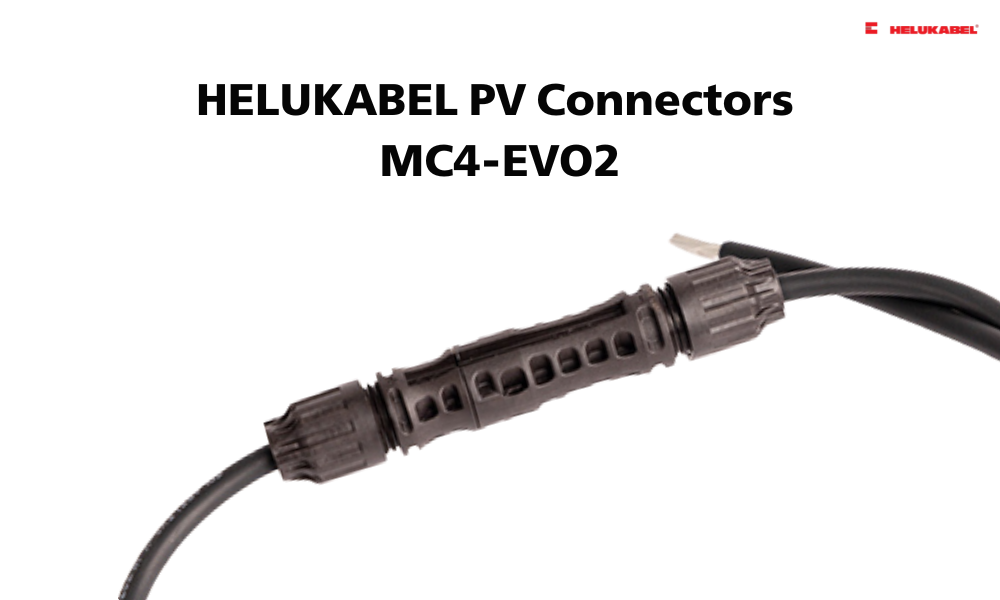

5. Đầu nối cáp DC MC4-Evo 2 1500 V
Đầu nối cáp MC4-Evo 2 đạt chứng nhận quốc tế IEC, UL, JET, cTÜVus và được phê duyệt theo tiêu chuẩn DC 1500 V (IEC, JET), DC 1500 V (UL). Từ năm 2004, với công nghệ MULTILAM, đầu nối cáp DC này đã chứng minh chất lượng và độ qua các thử nghiệm quốc tế. Sản phẩm phù hợp với mọi môi trường khí hậu nhờ khả năng chống tia cực tím, ammonia và cấp độ bảo vệ cao (IP68). Hiện tại, đầu nối cáp này có sẵn dưới dạng đầu nối được lắp ráp sẵn và dạng nguyên bản chưa lắp ráp với khả năng tương thích với các đầu nối cáp DC MC4.

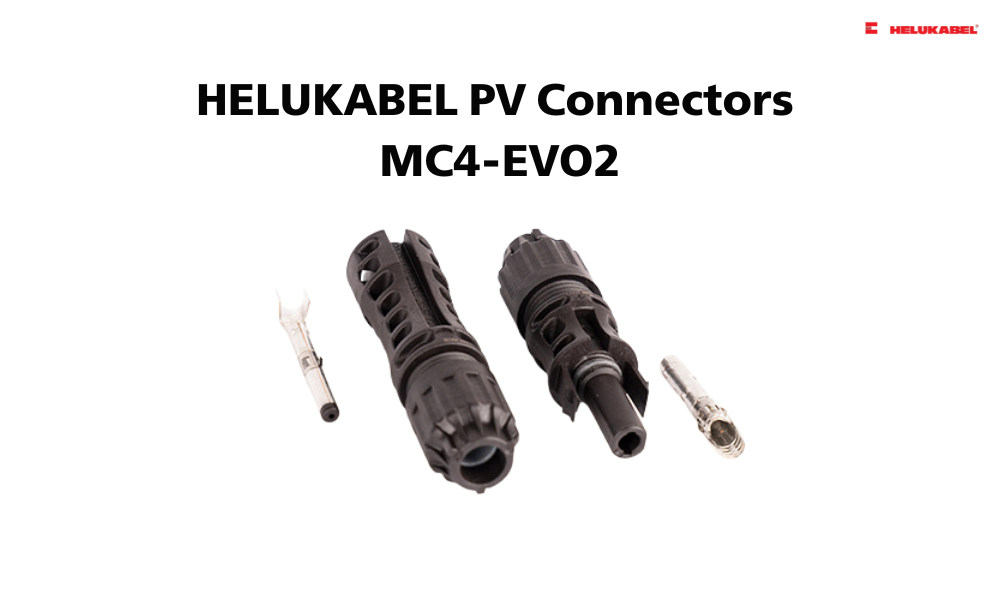

Đầu nối cáp MC4 Evo2
5.1 Thông số kỹ thuật đầu nối cáp MC4-EVo2
- Cấp độ bảo vệ: IP 68
- Độ an toàn: II
- Phạm vi nhiệt độ: -40°C đến + 85° C
- Điện áp định mức: 1500 V (IEC)
- Dòng điện định mức: 39A (2.5mm²), 45A (4mm²), 53A (6mm²), 69A (10,0mm²)
- Điện trở tiếp xúc: 0,2 mOhm
5.2 Vật liệu
- Polyamide
- Điểm tiếp xúc bằng Đồng mạ thiếc (Cu, tinned)
- Khả năng chậm cháy theo tiêu chuẩn UL 94: V0
6. Đầu nối MC4-Evo 2A
Đầu nối cáp DC MC4-Evo 2A là phiên bản cải tiến của đầu nối MC4-Evo 2. Về cơ bản, các đặc tính kĩ thuật và tính chất của đầu nối MC4-Evo 2A đều không đổi so với mẫu MC4-Evo 2 trước đó.
So với dòng MC4-Evo 2, bản cải tiến chỉ có sự khác biệt nhỏ ở phần thiết kế bên ngoài. Cụ thể, MC4-Evo 2A không có hai tấm che hai bên ở phần đuôi của đầu nối, trong khi các chi tiết còn lại vẫn được giữ nguyên. Theo công bố của hãng, việc loại bỏ này nhằm giảm bớt sự phức tạp trong sản xuất và vận chuyển, tối ưu hóa quá trình lắp đặt, song vẫn đảm bảo sự tương thích với các sản phẩm MC4 khác để đáp ứng các yêu cầu của khách hàng.
6.1 Thông số kỹ thuật của đầu nối MC4 Evo 2A
- Phạm vi nhiệt độ: -40°C đến + 85° C
- Cấp độ bảo vệ: IP65/IP68
- Độ an toàn: II
- Điện áp định mức: 1500 V (IEC)
- Dòng điện định mức: 39 A (2.5 mm²), 45 A (4 mm²), 53 A (6 mm²), 69 A (10 mm²)
- Điện trở tiếp xúc của đầu nối với phích cắm: < 0.2 mΩ
- Khả năng kháng amoniac, được công nhận bởi TÜV Rheinland theo 2 PfG 1911/03.2011
6.2 Cấu tạo
- Vật liệu: Polyamide (PA)
- Điểm tiếp xúc: Đồng mạ thiếc
Đặt hàng qua E-Store của HELU Việt Nam
FAQs
MC4 đạt điện áp 1000V, dòng tối đa khoảng 45A, điện trở tiếp xúc ~0,25 mΩ, chịu nhiệt tới 105°C, vỏ PC/PA.
MC4-Evo 2 đạt 1500V (chứng nhận TÜV/UL/JET), dòng tối đa 69A, điện trở dưới 0,2 mΩ, chịu nhiệt tới 115°C, vỏ PA, có thêm khả năng chống muối và ammonia.
MC4-Evo 2A dùng chung nền tảng công nghệ và thông số điện với Evo 2 (1500V, IP65/IP68) nhưng là bản lắp ráp sẵn tại nhà máy với phần đuôi đơn giản hơn, giúp thi công nhanh và giảm sai sót tại công trường.

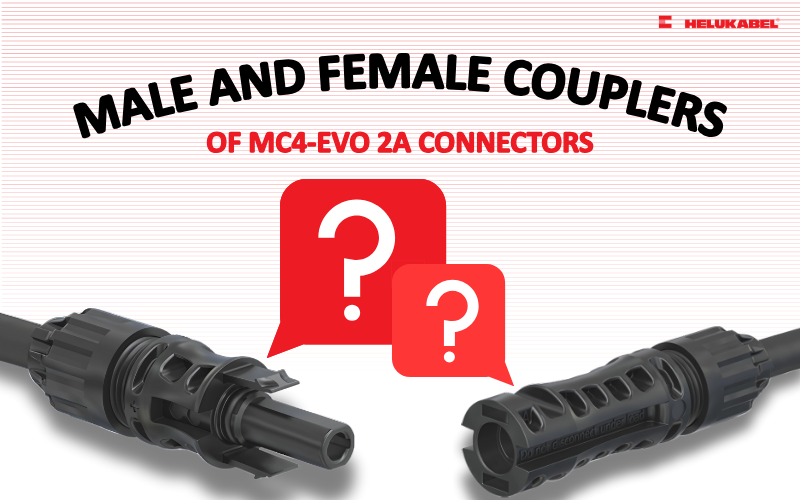

Nên nhận diện qua lõi tiếp điểm bên trong, không dựa vào màu vỏ ngoài:
- Đầu đực có chốt kim loại lồi ra dạng phích cắm, thường nối với dây dương (+, vỏ đỏ)
- Đầu cái có ổ tiếp điểm lõm vào kèm hai gờ nhựa nổi trên thân vỏ, thường nối với dây âm (–, vỏ đen)
Có. MC4 đạt chuẩn IP67, MC4-Evo 2 đạt IP68, còn MC4-Evo 2A đạt cả IP65 và IP68 — chống bụi hoàn toàn và chịu ngâm nước ở độ sâu 1m trong 1 giờ. Khả năng này đến từ vòng đệm cao su, khớp khóa kín khi cắm chặt và vỏ nhựa PA chống UV/nhiệt. Tuy nhiên không nên để đầu nối ngâm nước liên tục trong thời gian dài dù đạt IP68.
Nguyên nhân thường gặp: bấm cos sai kỹ thuật, trộn lẫn đầu nối từ nhiều thương hiệu khác nhau, dùng cáp tiết diện quá nhỏ, đấu sai cực tính, hoặc hơi ẩm xâm nhập gây ăn mòn tiếp điểm. Dấu hiệu nhận biết: vỏ nhựa đổi màu, chảy nhựa hoặc cháy xém tại điểm nối, kéo theo sụt áp và giảm hiệu suất hệ thống.
Tìm hiểu giải pháp giúp hạn chế hiện tượng quá nhiệt ở đầu nối MC4
Không nên. Dung sai chế tạo và vật liệu tiếp điểm khác nhau giữa các hãng có thể khiến khớp nối không khít, làm tăng điện trở tiếp xúc và gây quá nhiệt. Nên dùng đồng bộ đầu đực/cái từ cùng một nhà sản xuất uy tín.
MULTILAM là công nghệ tiếp điểm độc quyền của Stäubli giúp giảm điện trở tiếp xúc xuống dưới 0,2 mΩ, hạn chế thất thoát điện năng và nguy cơ phát nhiệt tại điểm nối — yếu tố mà chuyên gia Stäubli chia sẻ là nguyên nhân của phần lớn sự cố kỹ thuật trong hệ thống điện mặt trời.
Không nên. Tuyệt đối không tháo đầu nối MC4 khi tấm pin đang nhận ánh nắng hoặc hệ thống đang đấu nối với nguồn/battery, vì có thể gây phóng hồ quang điện (arc) nguy hiểm. Cần ngắt nguồn hoặc che tấm pin trước khi thao tác.

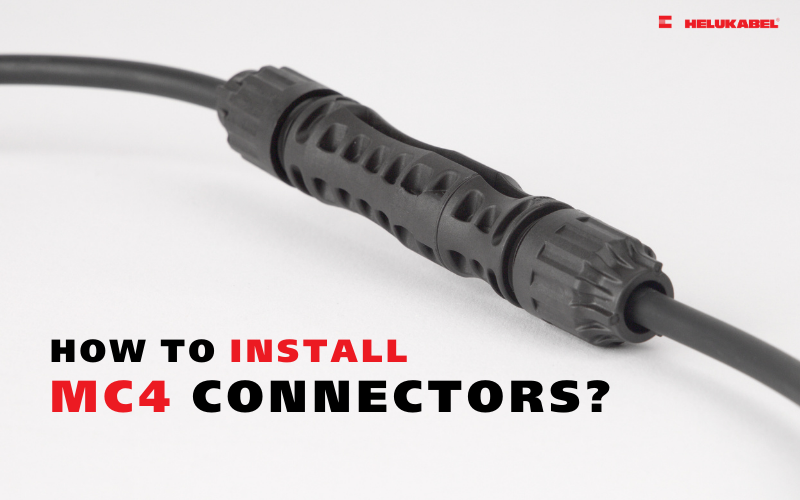

Khám phá những điều nên và không nên khi lắp đặt đầu nối cáp MC4-Evo 2A
Tối thiểu 20mm tính từ điểm dây thoát ra khỏi đầu nối trước khi uốn cong. Uốn quá gấp làm tăng điện trở, sinh nhiệt và có thể gây hư hỏng hệ thống điện mặt trời về lâu dài.
Tìm hiểu chi tiết những điều nên và không nên khi lắp đặt đầu nối cáp MC4-Evo 2A
Sau khi lắp, dùng đồng hồ đo điện trở/thông mạch để kiểm tra tiếp xúc, kiểm tra bằng mắt xem vỏ nhựa có nứt hở không, và kéo nhẹ dây để chắc chắn khớp khóa đã ăn khớp chặt, không bị tuột.
Việc chọn mua đầu nối cáp DC phù hợp là rất quan trọng để đảm bảo hiệu suất và an toàn cho hệ thống điện năng lượng mặt trời.
- Tiêu chuẩn kết nối tương thích với loại cáp DC đang dùng
- Độ dày, đường kính cáp phù hợp với đầu nối
- Độ bền đảm bảo khả năng chịu tải của hệ thống
- Thương hiệu sản xuất uy tín, chống chịu UV, hóa chất tốt
- Tiêu chuẩn IEC 61730: Tiêu chuẩn IEC 61730 được sử dụng để đánh giá tính an toàn của các thiết bị điện tử được sử dụng trong các hệ thống điện năng lượng mặt trời.
- Tiêu chuẩn UL 1703: Tiêu chuẩn UL 1703 là tiêu chuẩn an toàn cho các hệ thống điện năng lượng mặt trời và được sử dụng để kiểm tra tính an toàn của các đầu nối cáp DC.
