Xích nhựa dẫn cáp HELUCHAIN® - Giải pháp gọn nhẹ, linh hoạt, tiết kiệm chi phí
Xích nhựa dẫn cáp (còn gọi là xích nhựa luồn dây điện, máng xích nhựa hay cable chain) là lựa chọn phổ biến của nhiều nhà máy và dây chuyền tự động hóa nhờ trọng lượng nhẹ, chi phí hợp lý và đa dạng kích thước.
Trong khi xích thép dẫn cáp là giải pháp tối ưu cho môi trường nhiệt độ cao và công nghiệp nặng, hệ thống HELUCHAIN® PLASTIC đáp ứng xuất sắc nhu cầu của phần lớn ứng dụng máy công cụ, robot và thiết bị sản xuất hiện đại — nơi yêu cầu vận hành êm, tốc độ cao và bảo trì đơn giản.
Ưu điểm của sản phẩm xích cáp nhựa
Danh mục xích nhựa dẫn cáp của chúng tôi
HELUCHAIN® PLASTIC LINK 1-PF
Thông số kỹ thuật
HELUCHAIN® PLASTIC LINK 2-KL
Thông số kỹ thuật
HELUCHAIN® PLASTIC LINK 4-PK
Thông số kỹ thuật
HELUCHAIN® PLASTIC LINK 4-45
Thông số kỹ thuậtLiên hệ ngay với HELU Việt Nam để được hỗ trợ tư vấn và nhận báo giá sản phẩm

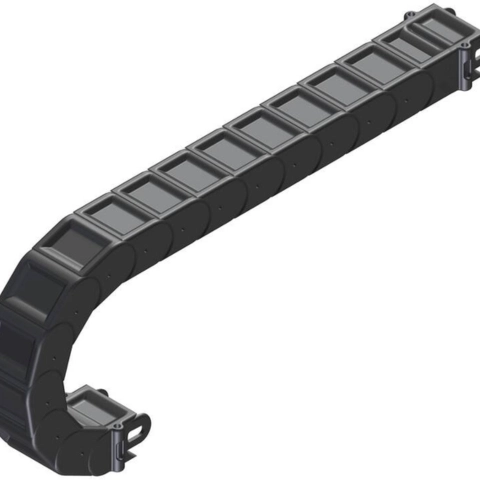

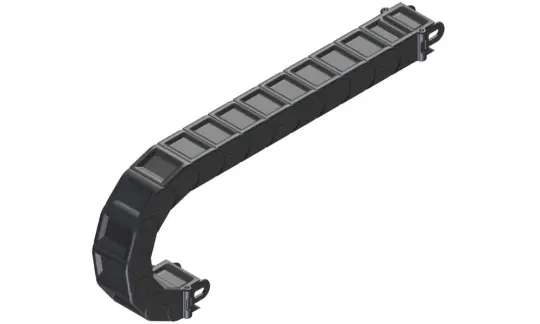

Xích cáp HELUCHAIN® PLASTIC LINK 1-PF
Dòng xích nhựa dẫn cáp dạng ống kín,phù hợp cho các ứng dụng hành trình ngắn, nơi không gian lắp đặt hạn chế và tính thẩm mỹ của máy quan trọng.
Dòng sản phẩm này được thiết kế để bảo vệ cáp tối đa khỏi phoi, bụi bẩn và va đập cơ học trong quá trình vận hành. Các phiên bản PFR 123, 223 và 323 bố trí cáp thành hai buồng riêng biệt, giúp quản lý cáp gọn gàng và tránh cáp va chạm nhau.
Ứng dụng tiêu biểu: Máy công cụ, máy hàn, máy gia công tấm kim loại và nhiều ứng dụng tự động hóa tải nhẹ khác.
Đội ngũ chuyên gia sẵn sàng tư vấn các giải pháp xích dẫn cáp hoàn chỉnh, lắp ráp sẵn theo yêu cầu.
Phiên bản HELUCHAIN® PLASTIC LINK 1-PF đặc biệt với bề mặt phủ metallic độc quyền của HELU
Kết hợp khả năng bảo vệ kỹ thuật cao với ngoại quan bóng mịn sang trọng. Đây là lựa chọn lý tưởng cho các ứng dụng có phoi nóng và tia lửa, nơi xích nhựa tiêu chuẩn không đáp ứng được yêu cầu nhiệt độ bề mặt. Lưu ý: Phiên bản Metallic chỉ cung cấp theo đơn đặt hàng riêng.
Ưu điểm nổi bật:
- Thiết kế ống kín (closed design) — bảo vệ cáp toàn diện, đạt cả yêu cầu kỹ thuật lẫn thẩm mỹ máy
- Thanh ngang khóa dương (positive interlocking bars) — tăng độ ổn định và chống xoắn ở mô-men cao
- Lắp và tháo thanh ngang nhanh chóng, không cần dụng cụ
- Điều chỉnh chiều dài dễ dàng tại hiện trường
- Thiết kế ống kín — bảo vệ cáp toàn diện khỏi phoi và bụi bẩn
- Bố trí hai buồng cáp riêng biệt (PFR 123 / 223 / 323) — phân tách cáp điện và cáp tín hiệu hiệu quả
Thông số kỹ thuật
| Chiều cao bên trong Hi | 23 đến 57 mm |
| Chiều cao bên ngoài Ha: | 35 đến 75 mm |
| Chiều rộng bên trong Bi: | 23 đến 134 mm |
| Bước xích (pitch) t: | 35 - 65 mm |
| Bán kính uốn cong R | 75 mm, 100 mm, 150 mm, 200 mm, 300 mm, |

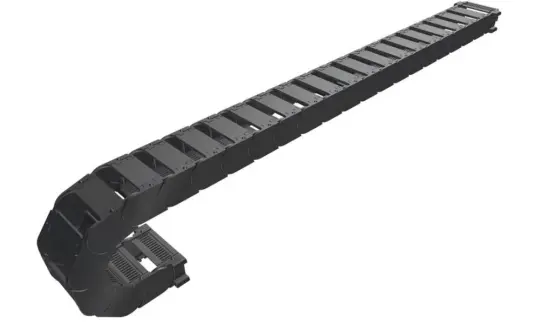

Xích nhựa HELUCHAIN® PLASTIC LINK 2-KL
Dòng xích nhựa dẫn cáp giá thành thấp, thiết kế tối ưu cho các ứng dụng công nghiệp nhẹ với yêu cầu chi phí hợp lý. Đầu nối nhựa tích hợp sẵn thay thế hoàn toàn các phụ kiện kết nối chuyên dụng — giảm thiểu linh kiện lắp đặt và rút ngắn thời gian thi công.
Ứng dụng tiêu biểu: Robot công nghiệp, công nghệ xử lý và lắp ráp (handling technology), hệ thống băng tải, máy dệt, máy sản xuất giấy và nhiều ứng dụng công nghiệp nhẹ khác.
Đội ngũ chuyên gia sẵn sàng tư vấn các giải pháp xích dẫn cáp hoàn chỉnh, lắp ráp sẵn theo yêu cầu.
Các phiên bản đặc biệt của dòng HELUCHAIN® PLASTIC LINK 2-KL
HELU cung cấp các phiên bản vật liệu đặc biệt theo yêu cầu ứng dụng cụ thể: ELTOLA (Vận hành êm ái), ATEX (Chống nổ), ESD (Chống tĩnh điện), V-0 (Tự dập tắt).
Ưu điểm nổi bật:
- Mở nắp hai chiều (both sides) — linh hoạt lắp đặt trong không gian hạn chế
- Nắp mở bằng cơ cấu chốt độc quyền (patented flap) — mở dễ dàng nhưng cực kỳ cứng vững và chống mài mòn khi vận hành
- Vách ngăn bên trong linh hoạt, thay đổi nhanh chóng theo cấu hình cáp thực tế
- Khả năng chống xoắn cao — hạn chế xoắn vặn trong quá trình chuyển động
- Kích thước ngoài nhỏ nhất — phù hợp không gian lắp đặt hạn chế
- Chi phí hợp lý — giải pháp kinh tế cho ứng dụng tải nhẹ
- Sử dụng được ngay không cần phần tử kết nối — tiết kiệm thời gian và chi phí thi công
Thông số kỹ thuật
| Chiều cao bên trong Hi | 7 đến 50 mm |
| Chiều cao bên ngoài Ha | 10 đến 65 mm |
| Chiều rộng bên trong Bi | 7 đến 195 mm |
| Bước xích (pitch) t | 35 - 65 mm |
| Bán kính uốn cong R | 15 đến 400 mm |
| Khoảng cách di chuyển Lv | Lên đến 100 m khi tuân thủ các hướng dẫn thiết kế của chúng tôi |
| Phạm vi nhiệt độ | Nhiệt độ làm việc dài hạn từ -20 °C đến 100 °C |

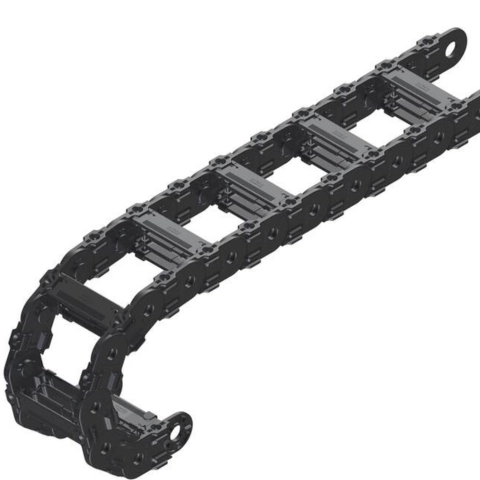

Xích nhựa dẫn cáp HELUCHAIN® PLASTIC LINK 4-PK
Dòng xích nhựa dẫn cáp cao cấp nhất trong hệ thống HELUCHAIN® PLASTIC, được phát triển từ nhiều năm kinh nghiệm thực tiễn. PLASTIC LINK 4-PK tích hợp tất cả ưu điểm của xích nhựa dẫn cáp vào một hệ thống duy nhất — linh hoạt điều chỉnh chiều dài, chiều rộng và chiều cao mà không cần dụng cụ chuyên dụng.
Ứng dụng tiêu biểu: Robot công nghiệp, công nghệ xử lý và lắp ráp (handling technology), intralogistics, máy công cụ, máy dệt và nhiều ứng dụng công nghiệp đa dạng khác.
Đội ngũ chuyên gia sẵn sàng tư vấn các giải pháp xích dẫn cáp hoàn chỉnh, lắp ráp sẵn theo yêu cầu.
Các phiên bản đặc biệt của dòng HELUCHAIN® PLASTIC LINK 4-PK
HELU cung cấp các phiên bản vật liệu đặc biệt theo yêu cầu ứng dụng cụ thể: ELTOLA (Vận hành êm ái), ALLROUND (Tất cả chuyển động), ATEX (Chống nổ), ESD (Chống tĩnh điện), V-0 (Tự dập tắt).
Ưu điểm nổi bật:
- Điều chỉnh chiều dài, chiều rộng và chiều cao linh hoạt — không cần dụng cụ chuyên dụng
- Mở và đóng nắp dễ dàng — lắp và thay cáp nhanh chóng ngay tại hiện trường
- Thanh ngang khóa dương (positive interlocking bars) — tăng độ ổn định và chống xoắn ở mô-men cao
- Lắp và tháo thanh ngang nhanh chóng, không cần dụng cụ
- Tùy chọn giải pháp multi-band — tăng độ cứng vững cho nhịp tự đỡ dài
- Thanh đỡ (mounting bar) cho ống dẫn khí/dầu đường kính lớn
- Hệ thống combo chain duy nhất kết hợp toàn bộ ưu điểm của xích nhựa trong một sản phẩm
Thông số kỹ thuật
| Chiều cao bên trong Hi | 16 đến 80 mm |
| Chiều cao bên ngoài Ha | 25 đến 104 mm |
| Chiều rộng bên trong Bi | 30 đến 400 mm |
| Bước xích (pitch) t | 35 - 115 mm |
| Bán kính uốn cong R | 40 đến 500 mm |
| Khoảng cách di chuyển Lv | Lên đến 100 m khi tuân thủ các hướng dẫn thiết kế của chúng tôi |
| Phạm vi nhiệt độ | Nhiệt độ làm việc dài hạn từ -20 °C đến 100 °C |

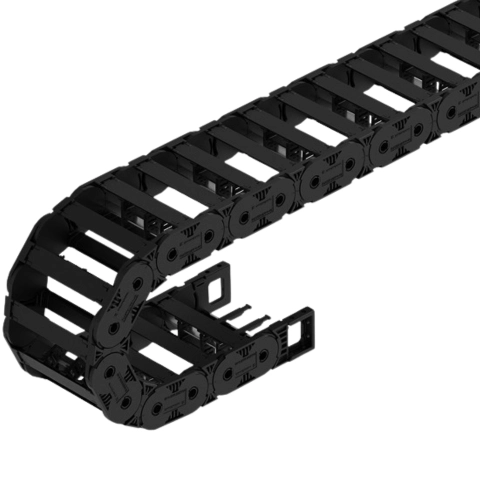

Xích nhựa HELUCHAIN® PLASTIC LINK 4-45
Dòng xích nhựa dẫn cáp thế hệ mới nhất của HELU — được phát triển để đáp ứng các ứng dụng đòi hỏi chiều rộng lớn và độ ổn định ngang cao. Với chiều cao bên trong cố định 45 mm và chiều rộng bên trong lên đến 400 mm, PLASTIC LINK 4-45 là giải pháp lý tưởng cho hệ thống có số lượng cáp lớn hoặc ống dẫn cỡ lớn.
Với kết cấu chắc chắn, thiết kế mô-đun linh hoạt và khả năng đáp ứng cao, xích dẫn cáp HELUCHAIN® PLASTIC LINK 4-45 mới nhất là lựa chọn lý tưởng cho nhiều ứng dụng công nghiệp yêu cầu độ bền, dễ lắp đặt và an toàn cao. Sản phẩm có thể đáp ứng linh hoạt cho nhiều ngành công nghiệp như: cơ khí chế tạo máy truyền thống, hệ thống nội bộ logistics, xử lý vật liệu, đóng gói bao bì, công nghiệp ô tô và cả trong hệ thống cầu trục hoạt động trong nhà.
Ưu điểm nổi bật:
- Khả năng phân chia không gian bên trong theo module
- Thiết kế độc nhất trên thị trường
- Quá trình lắp đặt đơn giản
- Khả năng vận hành êm ái, giảm thiểu tiếng ồn
- Tuổi thọ cao, đảm bảo khả năng vận hành lâu dài
Giải mã thiết kế đột phá của xích cáp HELUCHAIN PLASTIC LINK 4-45
Thông số kỹ thuật
| Chiều cao bên trong Hi | 45 mm |
| Chiều cao bên ngoài Ha | 64 mm |
| Chiều rộng bên trong Bi | 50 đến 400 mm |
| Bước xích (pitch) t | 65 mm |
| Bán kính uốn cong R | 75 mm, 95 mm, 115 mm, 140 mm, 175 mm, 200 mm, 240 mm, 300 mm, 340 mm |
| Khoảng cách di chuyển Lv | Lên đến 200 m khi tuân thủ các hướng dẫn thiết kế của chúng tôi |
| Phạm vi nhiệt độ | -20 °C đến 90 °C |

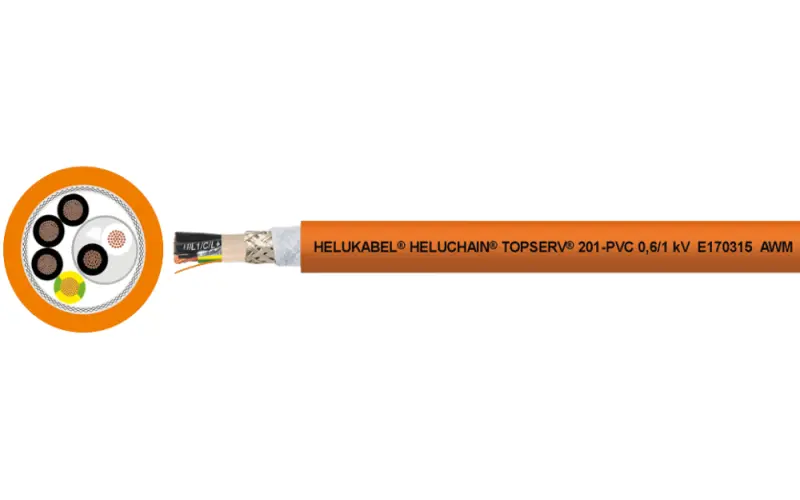

Dây cáp và phụ kiện cho xích nhựa dẫn cáp
FAQs: Câu hỏi thường gặp về xích dẫn cáp nhựa
Xích nhựa dẫn cáp là hệ thống bảo vệ và dẫn hướng cáp điện, ống dẫn khí/dầu trong các máy móc có bộ phận chuyển động liên tục. Xích nhựa giúp cáp không bị rối, không bị kéo căng hoặc mài mòn trong quá trình vận hành, đảm bảo tuổi thọ hệ thống cáp và an toàn máy móc.
Đây là hai tên gọi khác nhau cho cùng một loại sản phẩm. Ngoài ra sản phẩm này còn được gọi là máng xích nhựa, dây xích nhựa, xích nhựa luồn dây điện, cable chain, drag chain hoặc cable carrier — tùy theo ngành và khu vực. Tất cả đều chỉ hệ thống xích bảo vệ và dẫn hướng cáp trong máy móc chuyển động.
Xích nhựa phù hợp với phần lớn ứng dụng tự động hóa nhờ trọng lượng nhẹ, không gỉ, vận hành êm và chi phí thấp. Xích thép là lựa chọn khi môi trường có nhiệt độ cao trên 100 °C, tia lửa, phoi nóng hoặc tải trọng cơ học rất lớn như trong luyện thép, luyện kim.
Đa số các dòng xích cáp nhựa của HELU có thể hoạt động đến +100 °C. Nếu môi trường có nhiệt độ cao hơn, nên sử dụng xích thép HELUCHAIN® STEEL LINK.
Kích thước xích nhựa thường được ký hiệu theo dạng Hi × Bi, trong đó:
- Hi (Inner Height) — chiều cao bên trong tính bằng mm, quyết định đường kính cáp lớn nhất có thể luồn vào
- Bi (Inner Width) — chiều rộng bên trong tính bằng mm, quyết định tổng số lượng cáp có thể bố trí ngang
Ví dụ: xích nhựa 18×25 có chiều cao bên trong 18 mm và chiều rộng bên trong 25 mm. Kích thước bên ngoài (Ha, Ba) sẽ lớn hơn do thành vách xích.
Cần xác định:
(1) đường kính và số lượng cáp cần luồn,
(2) hành trình chuyển động và tốc độ,
(3) bán kính uốn cong cho phép
...
Đội ngũ kỹ thuật HELU Việt Nam sẵn sàng hỗ trợ tính toán và chọn đúng kích thước.
Có. HELU cung cấp dịch vụ lắp ráp sẵn (pre-assembled energy chain) theo đúng kích thước, chiều dài và cấu hình ngăn chia — sẵn sàng lắp đặt ngay.
Nên sử dụng cáp được thiết kế đặc biệt cho ứng dụng chuyển động liên tục trong xích dẫn cáp. HELU cung cấp các dòng cáp chuyên dụng:
- Cáp điều khiển HELUCHAIN® MULTISPEED: cáp điều khiển, chịu uốn hàng triệu chu kỳ
- Cáp ethernet và bus HELUCHAIN chuyên dụng cho xích cáp
- Cáp encoder, bus, servo chuyên dụng cho hệ thống tốc độ cao
Không nên dùng cáp thông thường vì sẽ nhanh hỏng do uốn gập liên tục.
