Xích nhựa dẫn cáp (Plastic drag chain) là gì? Phân loại, cấu tạo và ứng dụng

Xích nhựa dẫn cáp là một hệ thống dẫn hướng và bảo vệ cáp được sử dụng trong các ứng dụng chuyển động tuyến tính liên tục. Thiết bị này có nhiệm vụ sắp xếp, cố định và bảo vệ cáp điện, ống khí nén hoặc ống thủy lực khỏi tình trạng xoắn rối, mài mòn, kéo căng hoặc gãy đứt trong quá trình máy móc vận hành.

Xích nhựa cuốn cáp được ứng dụng rộng rãi trong máy CNC, robot công nghiệp, dây chuyền tự động hóa, máy đóng gói, hệ thống băng tải và nhiều thiết bị chuyển động hiện đại khác. Đây được xem là một thành phần quan trọng giúp đảm bảo vận hành ổn định, giảm thời gian dừng máy và tối ưu chi phí bảo trì.

Xích nhựa dẫn cáp còn được biết đến với nhiều tên gọi khác nhau. Thuật ngữ “drag chain” có thể hiểu là “xích kéo”, nhấn mạnh khả năng dẫn kéo cáp trong chuyển động. Trong khi đó, “energy chain” mang ý nghĩa “xích năng lượng”, bởi hệ thống này giúp truyền tải điện, tín hiệu và môi chất đến các bộ phận chuyển động của máy móc. Tên gọi “cable carrier” lại mô tả đúng chức năng của sản phẩm: máng mang và bảo vệ cáp. Tại Việt Nam, sản phẩm này còn được gọi bằng nhiều tên phổ biến khác như dây xích nhựa, xích nhựa luồn dây điện hay máng xích nhựa — tùy theo vùng miền và ngành nghề sử dụng.

Các dòng xích nhựa hiện đại ngày nay được ưa chuộng nhờ trọng lượng nhẹ, khả năng chống dầu, hóa chất và chống ăn mòn tốt hơn so với các loại xích kim loại truyền thống. Điều này giúp cải thiện hiệu suất vận hành, giảm tiêu thụ năng lượng và tăng độ bền cho toàn bộ hệ thống máy móc.

Tìm hiểu thông tin cơ bản về chức năng và đặc điểm của xích cáp

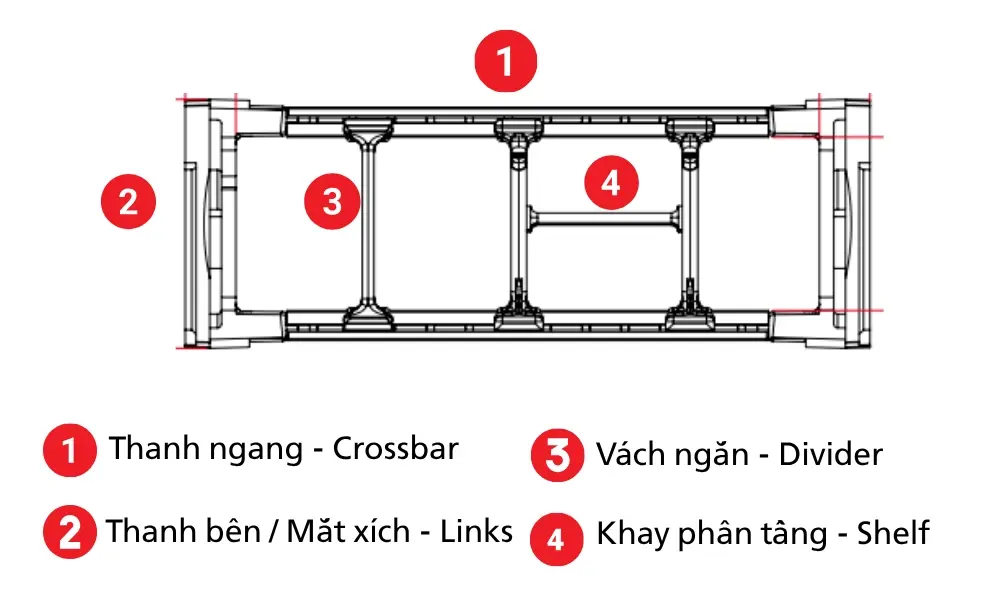

Về cấu tạo, một hệ thống xích nhựa dẫn cáp (cable chain) gồm nhiều mắt xích liên kết với nhau bằng các thanh ngang hoặc tấm nối, tạo thành một hệ thống linh hoạt có thể uốn cong theo bán kính nhất định khi máy chuyển động. Nhờ cơ chế này, cáp và ống dẫn bên trong luôn được di chuyển theo quỹ đạo ổn định và an toàn, hạn chế tối đa hư hỏng cơ học và kéo dài tuổi thọ hệ thống.

2.1 Thanh ngang trên (Upper crossbar / Lid)

Thanh ngang trên là bộ phận nằm phía trên của mắt xích, có chức năng đóng kín và giữ cố định cáp bên trong xích. Ở nhiều dòng xích hiện đại, thanh ngang có thể mở từ phía trong hoặc phía ngoài mà không cần tháo rời toàn bộ xích, giúp việc lắp đặt, kiểm tra và thay thế cáp trở nên nhanh chóng hơn.

Đối với dạng xích kín hoàn toàn, bộ phận này thường được gọi là “lid” (nắp đậy), giúp tăng khả năng bảo vệ cáp khỏi bụi bẩn, dầu, phoi kim loại hoặc tác động cơ học từ môi trường bên ngoài.

2.2 Thanh ngang dưới (Lower Crossbar / Bottom)

Thanh ngang dưới tạo nên phần đáy của xích dẫn cáp, đóng vai trò nâng đỡ toàn bộ hệ thống cáp và ống dẫn bên trong. Bộ phận này kết hợp cùng thanh ngang trên tạo thành không gian chứa cáp ổn định, đảm bảo cáp không bị xê dịch trong quá trình chuyển động liên tục.

Ở các dòng xích dạng tube hoặc fully enclosed chain, phần đáy thường có thiết kế chắc chắn hơn để tăng độ bền cơ học và khả năng chịu tải.

3.2 Lắp đặt nhanh và quản lý nhiều loại cáp cùng lúc

Xích nhựa được thiết kế theo dạng module lắp ghép (plug-in system), cho phép mở thanh ngang từ bên trong hoặc bên ngoài mà không cần tháo rời toàn bộ hệ thống — tiết kiệm đáng kể thời gian lắp đặt và bảo trì so với xích thép truyền thống.

Khác với drum cáp chỉ dẫn được một loại cáp, xích nhựa luồn dây điện có thể chứa đồng thời cáp điện, cáp tín hiệu, ống khí nén và ống thủy lực trong cùng một hệ thống. Nhờ vách ngăn và khay phân tầng bên trong, các loại cáp được sắp xếp riêng biệt, giảm ma sát và hạn chế nhiễu tín hiệu.

Đây cũng là lợi thế lớn so với hệ thống busbar (thanh cái dẫn điện) — vốn chỉ truyền tải được điện năng mà không thể dẫn hướng các môi chất khác như khí nén hay dầu thủy lực.

Khám phá giải pháp HELUCHAIN SYSTEMS với 3 cấp độ lắp ráp cho xích cáp

Xích nhựa dẫn cáp được thiết kế với nhiều kiểu dáng, cấu trúc và cơ chế chuyển động khác nhau nhằm đáp ứng đa dạng nhu cầu trong hệ thống tự động hóa công nghiệp.

4.1 Phân loại theo hình dạng cấu trúc

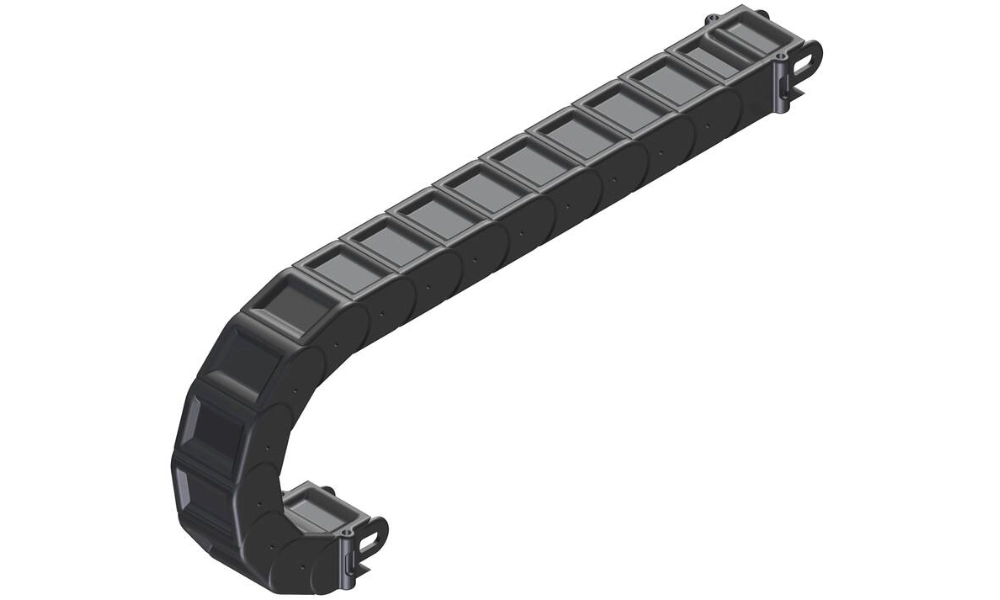

• Xích nhựa kín (Enclosed type)

Máng xích nhựa kín có thiết kế bao bọc gần như hoàn toàn hệ thống cáp bên trong, giúp tăng khả năng chống bụi, chống phoi kim loại, dầu và các tác nhân từ môi trường công nghiệp.

Loại này thường được sử dụng trong máy CNC, nhà máy gia công kim loại, môi trường nhiều bụi hoặc dầu mỡ, hệ thống yêu cầu bảo vệ cáp cao.

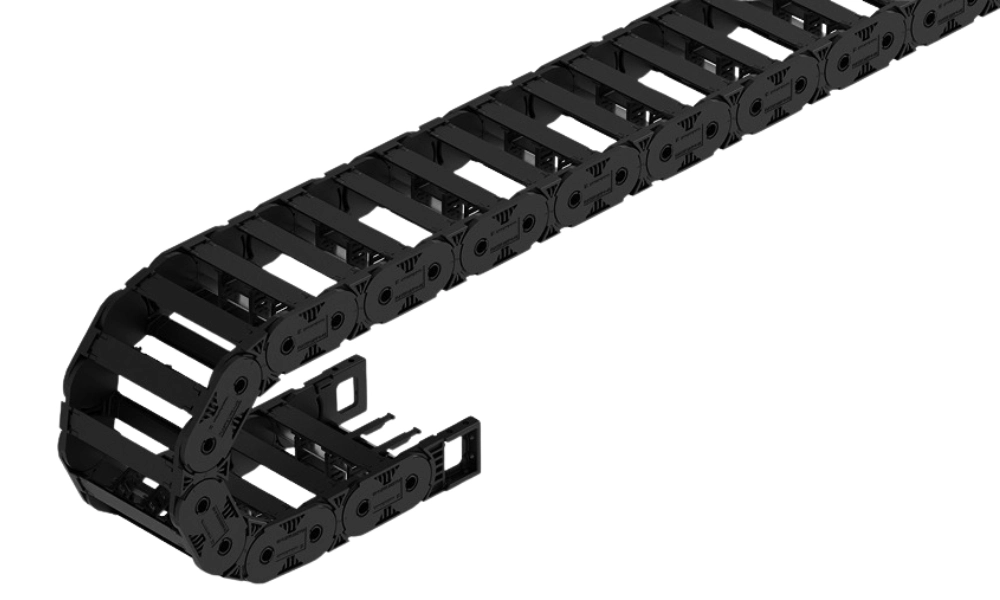

• Xích nhựa hở (Open type)

Xích nhựa hở có cấu trúc mở với các thanh ngang dễ tháo lắp, giúp việc luồn cáp, bảo trì hoặc thay thế dây dẫn trở nên nhanh chóng hơn. Ngoài ra, thiết kế mở còn giúp:

• Tản nhiệt tốt hơn
• Giảm trọng lượng hệ thống
• Dễ quan sát tình trạng cáp bên trong

• Xích nhựa dạng ống (Tube type)

Xích dạng ống có kết cấu khép kín hoàn toàn theo dạng tube hoặc pipe, cho phép bảo vệ cáp 360° khỏi bụi bẩn, tia lửa, phoi kim loại hoặc tác động cơ học mạnh.

Loại này thường được ứng dụng trong: Robot hàn, máy laser, môi trường khắc nghiệt…

4.2 Phân loại xích nhựa theo kiểu chuyển động

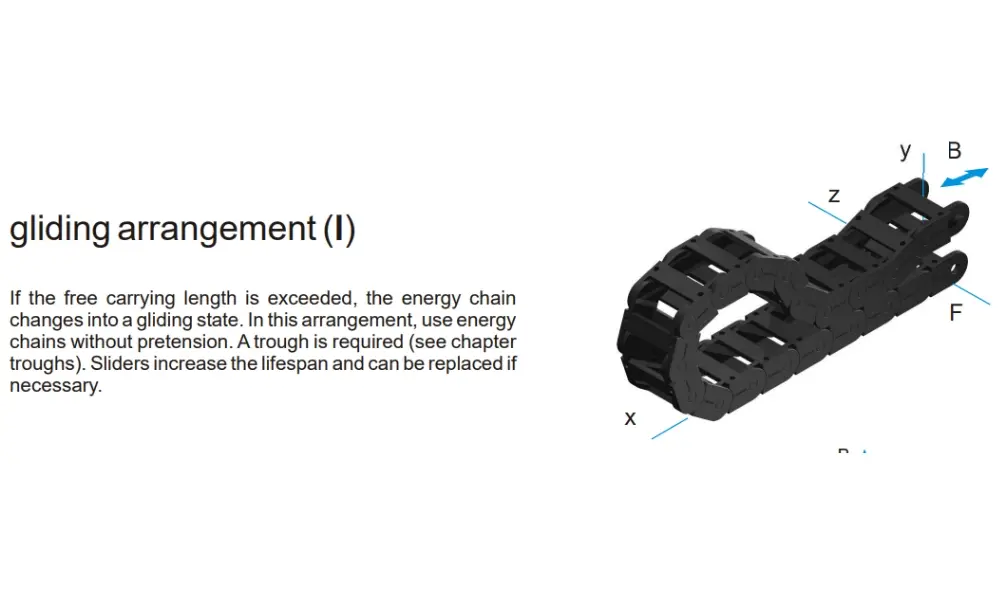

• Loại trượt (Gliding arrangement)

Khi hành trình chuyển động vượt quá khả năng treo tự do của xích nhựa, hệ thống cable chain sẽ chuyển sang trạng thái trượt trên máng dẫn (guide trough). Đây là kiểu bố trí phổ biến cho hành trình dài trong các dây chuyền tự động hóa.

• Loại lăn (Roller type)

Xích dẫn cáp dạng roller được tích hợp con lăn nhằm giảm ma sát trong quá trình chuyển động. Giải pháp này đặc biệt phù hợp với những ứng dụng có:

• Hành trình cực dài
• Tải trọng lớn
• Tốc độ cao

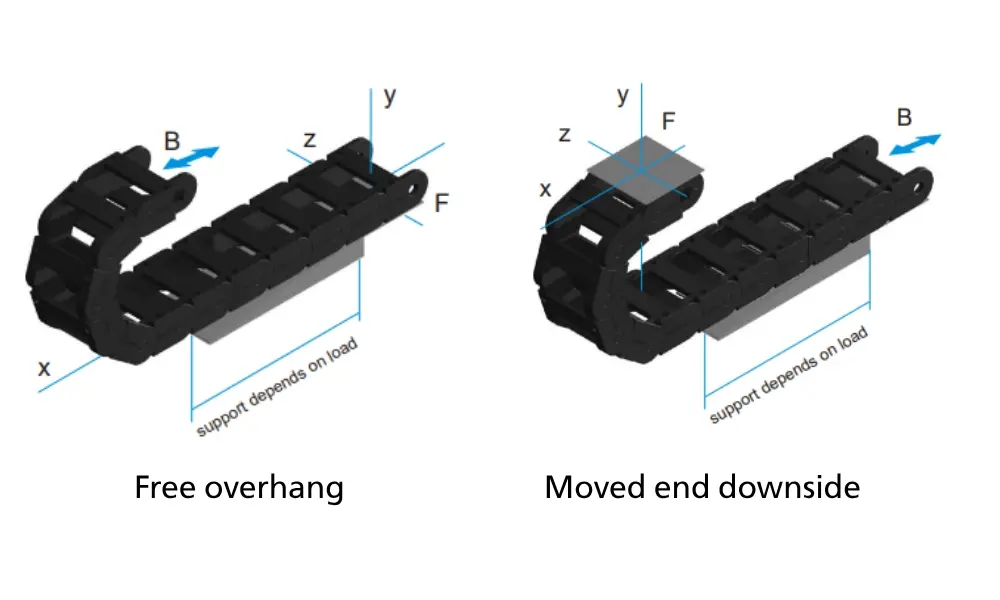

• Loại treo tự do (Unsupported type)

Trong kiểu bố trí này, xích hoạt động ở trạng thái treo mà không cần (hoặc chỉ cần một phần) máng đỡ bên dưới. Tùy vào hướng chuyển động và cách treo, loại này được chia thành nhiều dạng:

• Free overhang: Nhánh dưới của xích chỉ được đỡ một phần bởi kết cấu bên dưới. Do tải trọng lớn trên nhánh dưới, kiểu bố trí này chỉ cho phép hành trình ngắn hơn so với dạng tiêu chuẩn.
• Vertical hanging (treo đứng): Xích treo theo phương thẳng đứng, di chuyển lên xuống. Thường dùng cho thang nâng, hệ thống kho tự động.
• Move end downside: Đầu di động nằm phía dưới, đầu cố định nằm phía trên — ngược với bố trí thông thường. Dùng cho các ứng dụng mà bộ phận chuyển động nằm bên dưới.

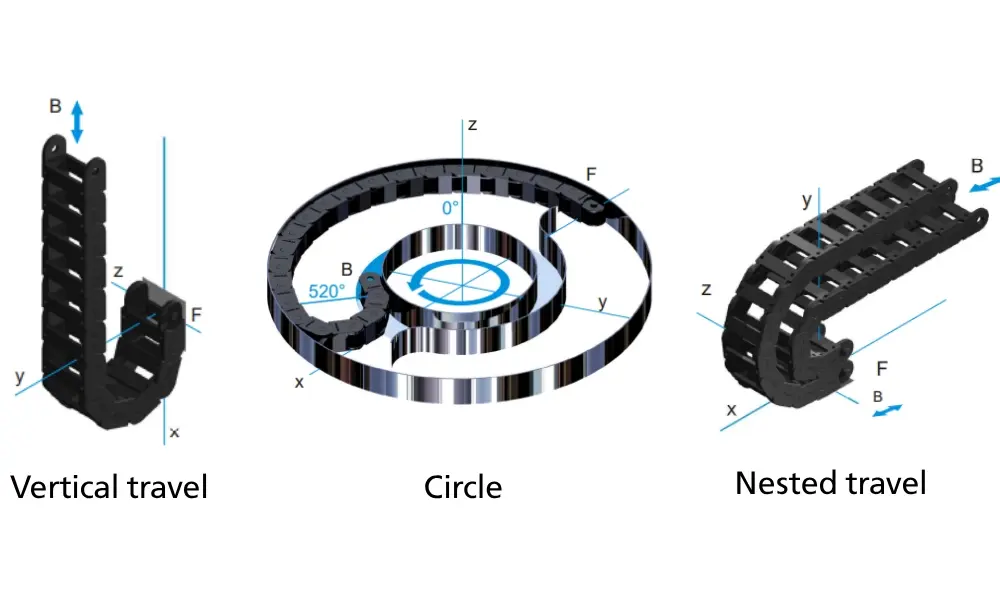

• Các kiểu bố trí chuyển động đặc biệt của xích dẫn cáp

Ngoài các dạng cơ bản, xích nhựa dẫn cáp còn có nhiều kiểu bố trí chuyên dụng tùy theo ứng dụng thực tế:

• Normal arrangement: dạng tiêu chuẩn cho chuyển động tuyến tính tốc độ cao
• Multiaxial movement: chuyển động đa trục theo nhiều hướng X-Y-Z
• Vertical travel: chuyển động thẳng đứng
• Horizontal on the side: lắp nằm ngang khi không đủ không gian
• Opposite running: hai xích chạy song song hoặc đối xứng
• Circle: chuyển động xoay tròn lên đến hơn 500°
• Nested travel: nhiều xích lồng nhau để quản lý số lượng cáp lớn
• Hanging multiaxial: Xích treo kết hợp chuyển động đa trục, cho phép di chuyển đồng thời theo nhiều hướng trong khi vẫn ở trạng thái treo tự do.
• Driving apart: Hai hệ thống xích di chuyển tách ra xa nhau từ một điểm chung.

Các kiểu bố trí này thường xuất hiện trong robot công nghiệp, hệ thống tự động đa trục hoặc máy móc đặc biệt yêu cầu chuyển động phức tạp.

Xích nhựa luồn dây điện hiện diện trong hầu hết các ngành công nghiệp có máy móc chuyển động tự động. Dưới đây là những ứng dụng phổ biến:

• Máy CNC: Xích nhựa dẫn cáp điều khiển và cáp encoder dọc theo trục X, Y với hành trình từ 500 mm đến hơn 3.000 mm. Loại xích kín được ưu tiên vì khả năng chống bụi kim loại và phoi — hai tác nhân phá hủy cáp nhanh nhất trong môi trường gia công.
• Robot công nghiệp và cánh tay robot đòi hỏi xích nhựa nhẹ, bán kính uốn nhỏ, chịu được gia tốc cao. Xích dẫn đồng thời cáp động lực, cáp encoder và ống khí nén cho tay kẹp.
• Cầu trục sử dụng xích nhựa với hành trình rất dài. Với cầu trục ngoài trời, xích cần chịu UV và biên độ nhiệt lớn.
• Máy in 3D công nghiệp dùng xích cỡ nhỏ để dẫn cáp nguồn cho đầu in nóng và ống filament, ưu tiên loại hở để tản nhiệt.
• Hệ thống băng tải tự động trong kho logistics sử dụng xích nhựa cấp điện cho cơ cấu đẩy hàng, máy quét mã vạch di động — giúp tổ chức cáp gọn gàng, tránh dừng chuyền.

Dù ở ứng dụng nào, hiệu quả của xích nhựa phụ thuộc rất lớn vào chất lượng cáp bên trong. Cáp thông thường không chịu được uốn lặp lại liên tục sẽ nhanh chóng đứt gãy. HELU cung cấp các dòng cáp chuyên dụng cho xích cáp — chịu uốn hàng triệu chu kỳ theo tiêu chuẩn Đức.

6.4 Bước 4 — Chọn loại xích (Construction)

Dựa trên môi trường và bước 1–3, chọn loại máng xích nhựa (cable chain) phù hợp:

• Chất liệu: Nhựa (nhẹ, phổ biến) / Thép (tải nặng, nhiệt cao) / Inox (chống ăn mòn, thực phẩm)
• Kiểu: Kín (chống bụi, chống phoi) hay Hở (dễ luồn cáp, tản nhiệt tốt)
• Không gian lắp đặt: kiểm tra chiều rộng và chiều cao tối đa cho phép tại vị trí lắp

6.5 Bước 5 — Chọn cáp chuyên dụng cho drag chain

Đây là bước quan trọng nhất mà nhiều người bỏ qua. Cáp thông thường không được thiết kế cho chuyển động liên tục — lõi sẽ đứt sau vài nghìn chu kỳ uốn. Cáp chuyên dụng cho drag chain cần đáp ứng:

• Lõi đồng bện mảnh, linh hoạt (không dùng lõi cứng)
• Chịu uốn lặp lại hàng triệu chu kỳ
• Vỏ bọc PUR chịu mài mòn, chịu dầu

HELU cung cấp đầy đủ cáp điều khiển, cáp servo và cáp tín hiệu chống nhiễu dòng drag chain — đồng thời tư vấn trọn bộ xích + cáp phù hợp cho từng ứng dụng. Tải checklist kỹ thuật đầy đủ tại đây để gửi cho đội kỹ thuật HELU.
