Kabelverschraubungen: Sicherer Schutz für Leitung und Maschine

Was eine Kabelverschraubung leistet

Kabelverschraubungen verbinden Leitungen sicher und dicht mit Gehäusen, Schaltschränken oder Maschinen. Sie fixieren das Kabel in der Gehäusewand, bieten Zugentlastung und schützen das Innere vor Feuchtigkeit und Staub. Teilbare Kabelverschraubungen vereinfachen die Montage bei bereits konfektionierten Leitungen. Sie können das Gehäuse nachträglich öffnen und wieder verschließen, ohne Kabelenden zu demontieren.

Ihre Vorteile mit HELU-Kabelverschraubungen

Komplettlösung aus einer Hand: Sie erhalten perfekt aufeinander abgestimmte Kabel, Leitungen und passende Verschraubungen
Technische Beratung: Unsere Experten unterstützen Sie bei der Auswahl der optimalen Kabelverschraubung
Schnelle Verfügbarkeit: Unser großes Lagersortiment sorgt für kurze Lieferzeiten und reduzierte Stillstandskosten
Zertifizierte Qualität: Unsere Verschraubungen erfüllen alle relevanten Normen und durchlaufen strenge Qualitätskontrollen
CAD-Service: Digitale Modelle beschleunigen die Konstruktionsarbeit und erhöhen die Planungssicherheit

Entdecken Sie die Kabelverschraubungen im Shop

Zum B2B Online Shop

Einsatzgebiete in Industrie und Technik

Im Maschinenbau müssen Kabelverschraubungen wartungsfreundlich sein und hohen mechanischen Belastungen standhalten. Lebensmittelindustrie und Medizintechnik benötigen Edelstahlverschraubungen, die den strengen Hygieneanforderungen genügen. Korrosionsbeständige Varianten trotzen der aggressiven Salzwasserumgebung im Schiffbau und in Offshore-Anlagen. Die Automobilindustrie verlangt nach Verschraubungen, die Vibrationen, Temperaturschwankungen und Öl widerstehen, während es in der Bahntechnik um Brandschutz gemäß EN 45545 und Schwingfestigkeit nach DIN EN 61373 geht. Chemikalienbeständige Materialien kommen in der Prozessindustrie zum Einsatz. Dort sind auch spezielle Verschraubungen für explosionsgefährdete Umgebungen gefragt, die den ATEX-Richtlinien entsprechen. Die Energietechnik setzt auf langlebige Modelle für Wind- und Solaranlagen.

Das richtige Material für Ihre Anwendung

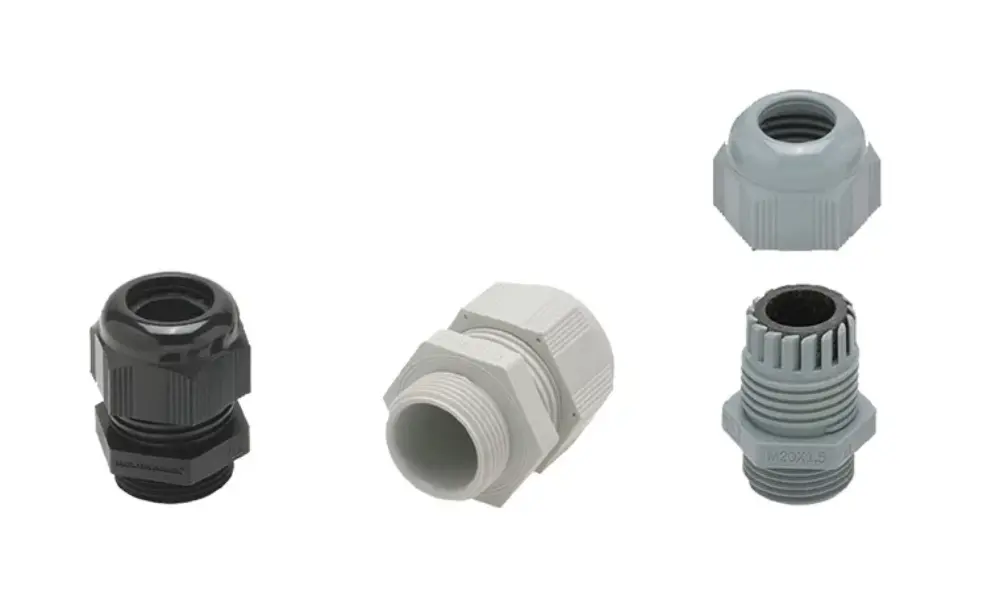

Die HELUTOP HT eignet sich für Standardanwendungen in trockenen Innenräumen.

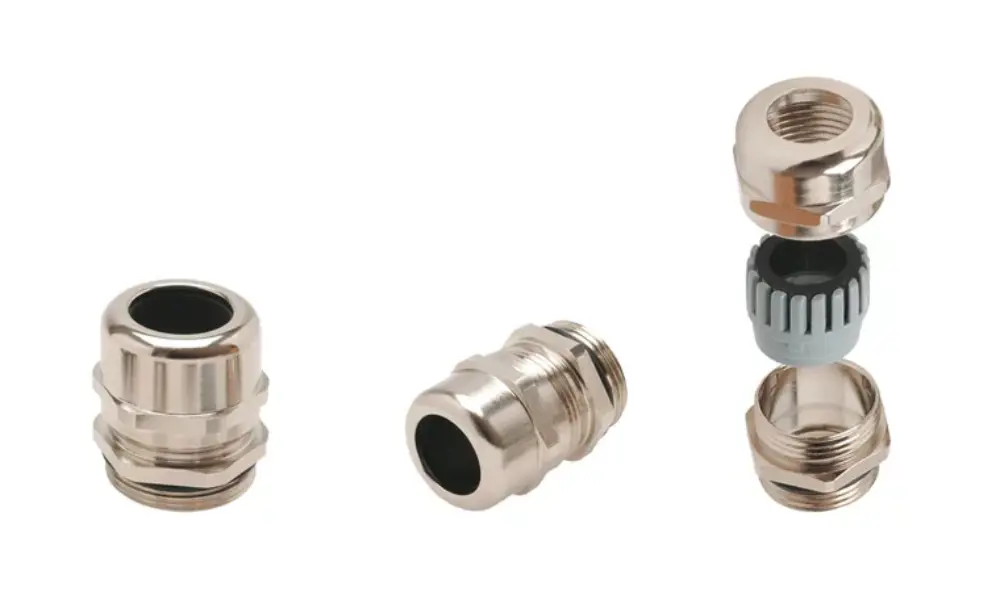

Die Verschraubung HELUTOP HT-MS erfüllt die Anforderungen an EMV-Verschraubungen.

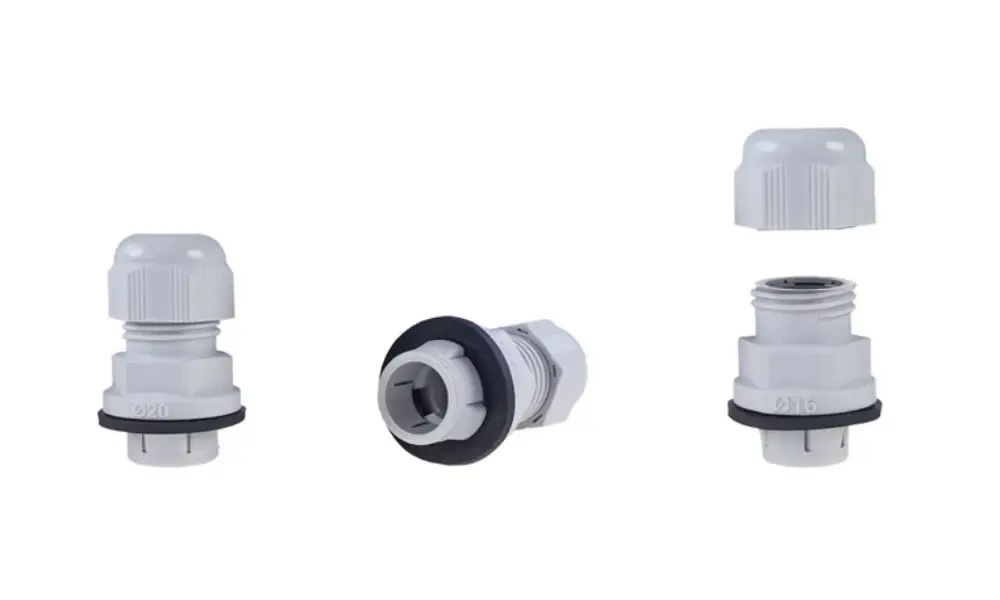

Das Material der HELUTOP Easy bietet gute mechanische Eigenschaften.

Kabelverschraubungen aus Kunststoff (Polyamid) wie die HELUTOP HT oder die HELUTOP Easy eignen sich für Standardanwendungen in trockenen Innenräumen. Das Material bietet gute mechanische Eigenschaften bei geringem Gewicht, isoliert elektrisch und hält Temperaturen bis 100 °C stand. Für chemisch aggressive Umgebungen empfehlen wir Verschraubungen aus glasfaserverstärktem Kunststoff.

Kabelverschraubungen aus Messing wie die HELUTOP HT-MS vereinen mechanische Festigkeit mit elektrischer Leitfähigkeit. Sie dienen gleichzeitig als Erdungsverbindung und erfüllen die Anforderungen an EMV-Verschraubungen. Unsere Messing-Verschraubungen sind in metrischen Größen von M12 bis M63 sowie mit PG- oder NPT-Gewinde erhältlich und halten hohen Temperaturen stand.

Schlauchverschraubungen und andere Kabelverschraubungen aus Edelstahl – wie etwa die HELUTOP HT-E – bieten höchste Korrosionsbeständigkeit. Das Material ist für aggressive Chemikalien, extreme Temperaturen und maritime Umgebungen geeignet. Die HELUTOP HT-Clean erfüllt die strengen Anforderungen der Lebensmittelindustrie – EHEDG-zertifiziert und FDA-konform.

EMV-Schutz und Spezialausführungen

EMV-Verschraubungen schirmen elektrische Leitungen gegen elektromagnetische Störungen ab. Die Schirmverschraubung stellt einen vollständigen Kontakt zwischen Kabelschirm und Gehäuse her. Das 360-Grad-Schirmkontaktierungsprinzip leitet Störsignale zuverlässig ab. In der Automatisierungstechnik und bei frequenzgesteuerten Antrieben sind EMV-Verschraubungen unverzichtbar.

Flachkabelverschraubungen nehmen flache Leitungen und Bandkabel auf, die in konventionellen Verschraubungen nicht sicher halten. Sie dichten den Eintritt auch bei nicht-rundem Querschnitt zuverlässig ab.

Ex-Verschraubungen wie die HELUTOP HT-PA-EX für explosionsgefährdete Bereiche erfüllen die Anforderungen der ATEX-Richtlinie 2014/34/EU. Sie verhindern, dass Funken oder heiße Oberflächen aus dem Gehäuseinneren austreten. Die Zertifizierung nach IEC 60079 bestätigt die Eignung für Zone 1, 2, 21 und 22.

White Paper "Gewindelose Kabelverschraubungen"

Laden Sie sich jetzt unser kostenloses White Paper herunter und erfahren Sie, welche Vorteile gewindelose Verschraubungen gegenüber klassischen Varianten haben.

Zum Download

Normen und technische Standards

Kabelverschraubungen erfüllen verschiedene Normen: Die EN 50262 definiert Anforderungen an metrische Verschraubungen, die EN 62444 legt EMV-Eigenschaften fest. Die Schutzart nach IEC 60529 gibt an, wie gut die Verschraubung gegen Berührung, Fremdkörper und Wasser abdichtet. IP68 garantiert Staubdichtheit und Beständigkeit gegen dauerhaftes Untertauchen, IP69K ermöglicht zusätzlich Hochdruckreinigung bei hohen Temperaturen.

Neben metrischen Gewinden (z.B. Kabelverschraubungen M12/M16/M20/M25) sind auch PG-Gewinde (Panzerrohr) und NPT-Gewinde (National Pipe Thread = konisches Rohrgewinde) verfügbar. Die UL-Zertifizierung erweitert den Einsatzbereich auf den US-amerikanischen Markt. Marine-Zulassungen von DNV (Det Norske Veritas) bestätigen die Seewasserfestigkeit für den Schiffbau.

CAD-Modelle für Ihre Konstruktion

Sie konstruieren digital? In unserem elektronischen CAD-Katalog laden Sie kostenlos 3D-Daten unserer HELUTOP-Verschraubungen herunter. Damit können Sie die Modelle direkt in Ihre Konstruktionssoftware integrieren und Ihre Planung beschleunigen. Wählen Sie Ihr Produkt, definieren Sie die Parameter – fertig.
