Biến tần năng lượng mặt trời (solar inverter): Hướng dẫn toàn diện từ A-Z
Chọn sai biến tần năng lượng mặt trời là nguyên nhân phổ biến khiến hệ thống solar không đạt sản lượng kỳ vọng. Tìm hiểu nguyên lý hoạt động, so sánh inverter hòa lưới vs hybrid vs độc lập, và cách chọn mua phù hợp.
Bạn vừa đầu tư hệ thống điện mặt trời áp mái tốn rất nhiều chi phí, nhưng chỉ sau vài tháng, sản lượng điện thực tế lại thấp hơn đáng kể so với con số nhà thầu cam kết. Tấm pin vẫn hoạt động bình thường, hệ thống dây cáp không có vấn đề — vậy "thủ phạm" nằm ở đâu?
Trong phần lớn trường hợp, câu trả lời nằm ở biến tần năng lượng mặt trời — thiết bị mà nhiều người thường bỏ qua khi lên kế hoạch lắp đặt, nhưng lại chính là "bộ não" quyết định hiệu suất toàn bộ hệ thống. Chọn sai loại biến tần, chọn không đúng công suất, hoặc đơn giản là không hiểu rõ sự khác biệt giữa biến tần hòa lưới, biến tần hybrid và biến tần độc lập — tất cả đều có thể khiến bạn mất tiền oan mà không hề hay biết.
1. Biến tần năng lượng mặt trời là gì?
Inverter giúp chuyển đổi điện một chiều DC thành điện xoay chiều AC
Biến tần năng lượng mặt trời (solar inverter) là thiết bị điện tử công suất có chức năng chuyển đổi dòng điện một chiều (DC) do các tấm pin quang điện tạo ra thành dòng điện xoay chiều (AC) theo đúng tần số và điện áp của lưới điện — tại Việt Nam là 220V/50Hz đối với hệ thống 1 pha và 380V/50Hz đối với hệ thống 3 pha.
Nói cách khác, tấm pin mặt trời chỉ sản sinh ra dòng DC — loại dòng điện mà hầu hết thiết bị trong nhà bạn (điều hòa, tủ lạnh, máy giặt, đèn chiếu sáng) không thể sử dụng trực tiếp. Bộ biến tần năng lượng mặt trời chính là thiết bị trung gian bắt buộc, đóng vai trò chuyển đổi nguồn điện giữa nguồn phát (tấm pin) và phía tiêu thụ.
Đối với các hệ thống hòa lưới, biến tần còn thực hiện đồng bộ hóa với lưới điện địa phương, đảm bảo nguồn điện từ hệ thống của bạn được tích hợp liền mạch vào hạ tầng điện lưới của nhà cung cấp điện.
Ngoài chức năng chuyển đổi điện DC thành AC, các loại biến tần hiện đại còn tích hợp nhiều tính năng quan trọng khác: theo dõi điểm công suất cực đại (MPPT — Maximum Power Point Tracking) để "vắt" tối đa năng lượng từ tấm pin trong mọi điều kiện bức xạ; bảo vệ chống đảo dòng (anti-islanding) nhằm đảm bảo an toàn khi lưới điện mất nguồn; giám sát hệ thống từ xa qua Wi-Fi hoặc 4G; và ghi nhận dữ liệu phát điện theo thời gian thực để chủ đầu tư có thể đánh giá hiệu quả vận hành.
Nếu tấm pin quang điện đóng vai trò tạo ra năng lượng thì máy biến tần năng lượng mặt trời chính là "bộ não" điều phối toàn bộ dòng năng lượng — từ sản xuất, chuyển đổi, phân phối cho đến bảo vệ an toàn hệ thống.
Khám phá hệ thống BESS và công nghệ kết nối điện cho hệ thống lưu trữ năng lượng
2. Nguyên lý hoạt động của inverter điện mặt trời
Vai trò của biến tần năng lượng mặt trời bắt đầu ngay từ thời điểm ánh sáng chạm bề mặt tấm pin và chỉ kết thúc khi dòng điện đã sẵn sàng chạy thiết bị trong nhà bạn hoặc hòa vào lưới điện quốc gia. Quá trình này diễn ra liên tục và gần như tức thời, nhưng đằng sau đó là một chuỗi xử lý kỹ thuật phức tạp.
2.1 Tấm pin hấp thụ ánh sáng và tạo ra dòng DC
Tấm pin quang điện hấp thụ ánh sáng và tạo ra dòng điện một chiều (DC). Ở giai đoạn này, dòng DC có điện áp dao động tùy theo cường độ bức xạ và nhiệt độ bề mặt pin. Dòng điện này chưa thể sử dụng trực tiếp cho thiết bị gia dụng.
2.2 Dòng DC đi vào biến tần và được tối ưu thông qua MPPT
Đây là lúc biến tần năng lượng mặt trời chính thức tiếp nhận và xử lý. Bộ theo dõi điểm công suất cực đại (MPPT) bên trong inverter liên tục quét và điều chỉnh điện áp hoạt động của chuỗi pin, đảm bảo hệ thống luôn khai thác được lượng điện tối đa trong mọi điều kiện — dù trời đang nắng gắt, có mây che từng phần, hay bóng râm rơi lên một số tấm pin.
2.3 Chuyển đổi DC thành AC
Biến tần sử dụng các mạch điện tử tốc độ cao để đảo chiều dòng điện liên tục, tạo thành dạng sóng hình sin mô phỏng dòng điện xoay chiều (AC) theo chuẩn sử dụng trong các hệ thống điện dân dụng.
2.4 Hiệu chỉnh điện áp và tần số
Dòng AC thô từ mạch nghịch lưu đi qua bộ lọc LC (cuộn cảm + tụ điện) để loại bỏ sóng hài bậc cao, cho ra dạng sóng sin thuần (pure sine wave) sạch. Đồng thời, biến tần điện năng lượng mặt trời hiệu chỉnh điện áp đầu ra đạt đúng 220V (hệ 1 pha) hoặc 380V (hệ 3 pha) và tần số 50Hz theo tiêu chuẩn lưới điện Việt Nam.
2.5 Giám sát hệ thống và phân phối điện năng
Các inverter năng lượng mặt trời thế hệ mới tích hợp sẵn module giám sát thông minh — liên tục theo dõi công suất phát, phát hiện sự cố (quá áp, quá dòng, chạm đất, lỗi cách điện), ghi nhận dữ liệu vận hành theo thời gian thực, và truyền về ứng dụng trên điện thoại hoặc nền tảng web qua Wi-Fi hoặc 4G. Chủ đầu tư có thể kiểm tra sản lượng điện, doanh thu tiết kiệm, và trạng thái thiết bị mọi lúc mọi nơi mà không cần đến tận nơi lắp đặt.
Toàn bộ chuỗi xử lý diễn ra tức thời và tự động, cho thấy biến tần năng lượng mặt trời không chỉ là bộ chuyển đổi dòng điện mà còn là trung tâm điều phối, bảo vệ và giám sát toàn bộ hệ thống solar.
3. Phân loại biến tần năng lượng mặt trời
Không phải mọi biến tần năng lượng mặt trời đều hoạt động giống nhau. Cách vận hành của inverter phụ thuộc chủ yếu vào việc hệ thống có kết nối với lưới điện quốc gia hay hoạt động hoàn toàn độc lập. Hiện nay, thị trường Việt Nam phổ biến ba loại chính:
3.1 Biến tần hòa lưới (grid-tied inverter)

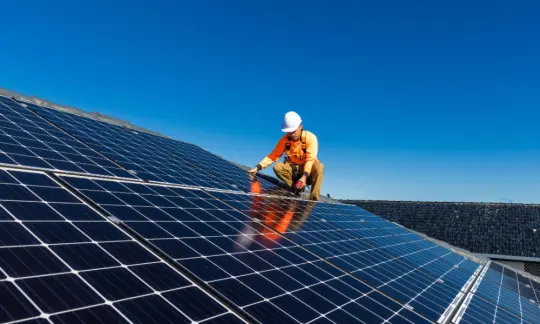

Biến tần hòa lưới — hay còn gọi là biến tần hòa lưới bám tải — là loại phổ biến nhất trong các hệ thống điện mặt trời áp mái tại Việt Nam. Ngoài chức năng chuyển đổi DC sang AC, inverter hòa lưới phải đồng bộ chính xác với lưới điện để cho phép dòng năng lượng chạy hai chiều: khi hệ thống solar phát nhiều hơn nhu cầu sử dụng, phần dư sẽ được đẩy ngược lên lưới. Đây là cơ chế nền tảng của chính sách bù trừ điện năng (net metering) mà EVN đang áp dụng.
Ưu điểm:
- Chi phí đầu tư thấp nhất (không cần pin lưu trữ)
- Hưởng cơ chế bù trừ điện năng (net metering)
Hạn chế:
- Mất điện lưới = hệ thống ngừng hoạt động
- Phụ thuộc chính sách điện mặt trời của EVN
3.2 Biến tần độc lập (off-grid inverter)

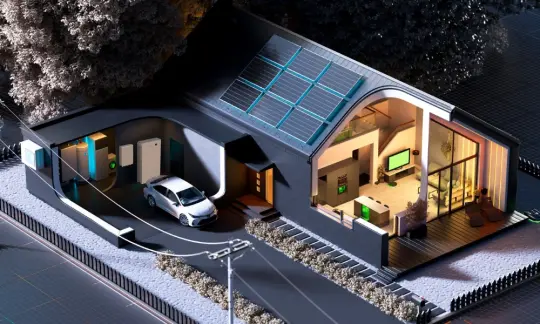

Biến tần độc lập vận hành hoàn toàn không cần kết nối lưới điện. Thay vì đồng bộ với lưới, inverter độc lập phối hợp với hệ thống pin lưu trữ để cung cấp điện AC bất kỳ lúc nào — kể cả ban đêm hay những ngày không có nắng. Inverter loại này thường tích hợp sẵn bộ sạc pin (charge controller) và quản lý việc lấy điện từ pin lưu trữ hay từ tấm pin mặt trời tùy theo tình trạng năng lượng.
Ưu điểm:
- Tự chủ năng lượng hoàn toàn, không phụ thuộc lưới
- Không bị ảnh hưởng bởi biến động giá điện hay cắt điện
Hạn chế:
- Chi phí đầu tư cao hơn do cần pin lưu trữ dung lượng lớn
- Phụ thuộc dung lượng pin — nếu nhiều ngày âm u kéo dài hoặc nhu cầu dùng điện đột biến, pin có thể cạn kiệt
3.3 Biến tần hybrid (hybrid inverter)

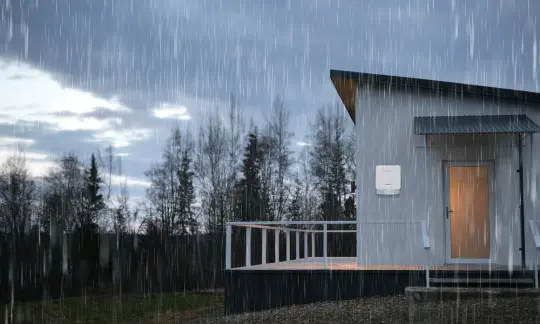

Biến tần hybrid (còn gọi là biến tần hòa lưới có lưu trữ) kết hợp khả năng của cả hai loại trên: vừa hòa đồng bộ với lưới điện, vừa quản lý pin lưu trữ. Khi có điện lưới, inverter hybrid hoạt động như inverter hòa lưới bình thường — ưu tiên dùng điện solar, dư thì sạc pin hoặc đẩy lên lưới. Khi mất điện, hệ thống tự động chuyển sang chế độ độc lập (off-grid) trong vài mili-giây, sử dụng điện từ pin lưu trữ để duy trì các tải quan trọng.
Chính sự linh hoạt này khiến hybrid inverter ngày càng được ưa chuộng tại Việt Nam — đặc biệt ở các khu vực hay cúp điện luân phiên hoặc cho hộ gia đình muốn có điện dự phòng mà không từ bỏ lợi ích hòa lưới.
Ưu điểm:
- Linh hoạt: tự chuyển đổi giữa hòa lưới và độc lập
- Có điện dự phòng khi mất lưới
- Không bắt buộc đầu tư pin lớn ngay từ đầu, có thể nâng cấp dần
Hạn chế:
- Chi phí cao hơn hòa lưới thuần (do thêm pin + inverter hybrid)
- ROI kéo dài hơn so với hệ hòa lưới đơn thuần
4. So sánh biến tần hòa lưới vs hybrid vs độc lập
| Tiêu chí | Biến tần hòa lưới | Biến tần độc lập | Biến tần hybrid |
| Kết nối lưới | Bắt buộc | Không | Có hoặc không |
| Pin lưu trữ | Không | Bắt buộc | Tùy chọn |
| Hoạt động khi mất điện | Không | Có | Có (nếu có pin) |
| Chi phí đầu tư | Thấp nhất | Cao | Trung bình - cao |
| Độ linh hoạt | Thấp | Trung bình | Cao nhất |
| Ứng dụng phổ biến | Hộ gia đình & doanh nghiệp tại khu vực có lưới điện ổn định | Vùng chưa có lưới điện, trang trại | Hộ gia đình muốn dự phòng mất điện, khu vực lưới không ổn định |
Bảng so sánh ở trên cho thấy mỗi loại biến tần năng lượng mặt trời đều có thế mạnh riêng. Vấn đề không phải loại nào "tốt nhất" mà là loại nào phù hợp nhất với điều kiện thực tế của bạn. Hãy xem xét 4 yếu tố sau:
- Tình trạng lưới điện khu vực: Đối với khu vực có lưới điện ổn định, biến tần hòa lưới là giải pháp phù hợp. Đối với khu vực hay mất điện luân phiên hoặc điện yếu, lựa chọn biến tần hybrid giúp bạn có dự phòng mà không mất lợi ích hòa lưới. Với những vùng chưa có điện lưới (trang trại, đảo, trạm viễn thông), biến tần độc lập là lựa chọn duy nhất.
- Nhu cầu điện dự phòng: Nếu gia đình bạn có thiết bị không được phép mất nguồn, hệ thống có pin lưu trữ là bắt buộc. Inverter hybrid cho phép bạn chỉ định tải ưu tiên được cấp điện khi mất lưới, trong khi vẫn hòa lưới bình thường vào ban ngày.
- Ngân sách đầu tư: Hệ hòa lưới có chi phí thấp nhất và thời gian hoàn vốn nhanh, nhờ cấu hình đơn giản và cơ chế bù trừ điện năng của EVN. Hệ hybrid và độc lập đắt hơn do thêm chi phí pin lưu trữ và inverter có tính năng phức tạp hơn — nhưng bù lại, giảm phụ thuộc lưới về lâu dài.
- Biểu giá điện theo giờ: Biểu giá điện sinh hoạt bậc thang tại Việt Nam khiến các hộ dùng nhiều điện (bậc 5–6) chịu giá cao hơn đáng kể. Với hệ biến tần hybrid, bạn có thể sạc pin từ solar vào ban ngày (miễn phí) và xả pin vào giờ cao điểm tối — tránh mua điện lưới ở các bậc giá cao.
5. Hướng dẫn chọn mua các loại biến tần năng lượng mặt trời phù hợp

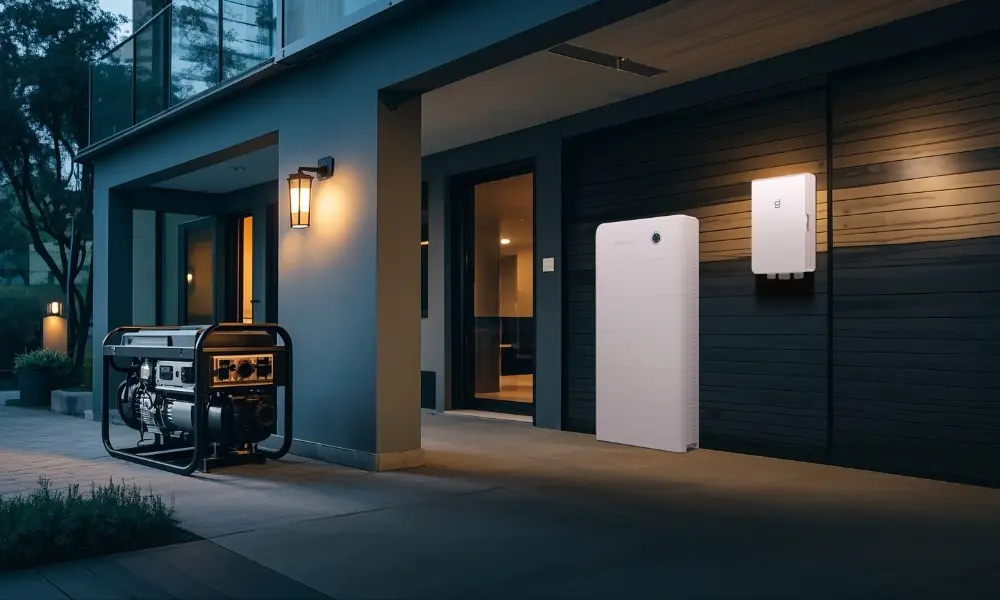

Cần lựa chọn công suất inverter phù hợp với tấm pin và nhu cầu điện năng sử dụng
Chọn đúng loại biến tần (hòa lưới, độc lập hay hybrid) mới chỉ là bước đầu. Để hệ thống vận hành hiệu quả và an toàn, bạn cần cân nhắc những tiêu chí quan trọng như sau:
5.1 Chọn công suất inverter phù hợp
Công suất biến tần năng lượng mặt trời cần khớp với tổng công suất dàn pin — thường theo tỷ lệ DC/AC từ 1.1 đến 1.3. Ví dụ: dàn panel 6.6 kWp nên dùng inverter 5–6 kW. Tỷ lệ này cho phép tối ưu chi phí mà chỉ bị cắt công suất (clipping) rất ít vào giờ bức xạ đỉnh.
Ngoài công suất liên tục, hãy chú ý đến công suất đỉnh (surge) — đặc biệt quan trọng với hệ có tải khởi động lớn. Điều hòa, tủ lạnh, máy bơm thường tiêu thụ gấp 2–3 lần công suất định mức trong vài giây đầu khởi động. Nếu inverter không đáp ứng đủ công suất, hệ thống sẽ tự ngắt bảo vệ.
Giải pháp pin lưu trữ cho hệ C&I
5.2 Khả năng tương thích với pin lưu trữ (nếu có)
Với hệ hybrid hoặc độc lập, inverter năng lượng mặt trời phải tương thích về điện áp và loại pin. Do đó, bạn cần kiểm tra inverter có hỗ trợ giao thức giao tiếp với BMS (Battery Management System) của hãng pin bạn chọn hay không — thiếu tương thích BMS sẽ khiến hệ thống không sạc/xả đúng cách, rút ngắn tuổi thọ pin.
5.3 Chứng nhận an toàn và tính năng bảo vệ
Tiêu chuẩn kỹ thuật là thước đo xác định liệu một biến tần năng lượng mặt trời có thực sự an toàn và đủ điều kiện lắp đặt hay không. Một số chứng nhận quốc tế phổ biến như:
| Tiêu chuẩn | Nội dung | Yêu cầu |
| IEC 62109-1/2 | An toàn điện cho thiết bị chuyển đổi công suất trong hệ PV — bao gồm cách điện, chịu nhiệt, độ bền cơ học | Bắt buộc |
| IEC 62116 | Kiểm tra chống đảo dòng (anti-islanding) — inverter phải tự ngắt trong ≤2 giây khi lưới mất nguồn | Bắt buộc (Hòa lưới) |
| CE / TÜV | Chứng nhận an toàn châu Âu | Tùy dự án |
| UL 1741 | Chứng nhận của Mỹ | Tùy dự án |
| IEEE 1547 | Cung cấp các hướng dẫn quan trọng để kết nối an toàn các nguồn tài nguyên dựa trên inverter (IBRs) với hệ thống điện. | Khuyến nghị |
Bên cạnh đó, bạn nên kiểm tra xem sản phẩm có đủ các tính năng bảo vệ này hay không — vì chúng quyết định sự an toàn và độ bền lâu dài của hệ thống.
| Tính năng bảo vệ | Vai trò |
| Quá áp / thấp áp (OVP/UVP) | Ngắt hệ thống khi điện áp lưới vượt ngoài dải cho phép, bảo vệ linh kiện bên trong inverter và thiết bị tải |
| Ngắn mạch (Short-circuit) | Cắt nguồn tức thì khi xảy ra chập mạch, tránh hư hỏng nghiêm trọng và cháy nổ |
| Chống sét lan truyền (SPD) | Thiết yếu cho hệ thống ngoài trời — bảo vệ inverter khỏi xung sét truyền qua dây DC và AC |
| Chống đảo dòng (Anti-islanding) | Bắt buộc với hệ hòa lưới — tự ngắt khi lưới mất điện để bảo vệ nhân viên điện lực |
| Quá nhiệt (OTP) | Giảm công suất hoặc ngắt khi nhiệt độ bên trong vượt ngưỡng, kéo dài tuổi thọ linh kiện |
| Giám sát rò rỉ dòng (RCMU) | Phát hiện dòng rò DC chạm đất — ngăn ngừa nguy cơ điện giật cho người vận hành và bảo trì |
Dây cáp DC SOLARFLEX® H1Z2Z2-K
5.4 Chất lượng cáp kết nối — yếu tố thường bị bỏ qua
Inverter tốt mấy cũng không thể phát huy hết hiệu suất nếu hệ thống dây dẫn không đạt chuẩn. Cáp DC kết nối giữa tấm pin và biến tần năng lượng mặt trời phải chịu được tia UV, nhiệt độ cao lên đến 70–80°C trên mái nhà (nhất là tại những khu vực có điều kiện nắng nóng khắc nghiệt và kéo dài như Việt Nam). Cáp không đạt chuẩn không chỉ gây tổn thất điện năng mà còn tiềm ẩn nguy cơ cháy nổ nghiêm trọng do quá nhiệt tại các điểm kết nối.
Khi chọn cáp DC solar, cần chú ý các tiêu chuẩn kỹ thuật cốt lõi: cáp phải đạt chuẩn EN 50618 (tiêu chuẩn châu Âu dành riêng cho cáp hệ thống quang điện), có khả năng chống tia UV và chịu nhiệt vận hành tối thiểu 90°C — vì trên mái tại Việt Nam, nhiệt độ thực tế có thể đạt 70–80°C vào mùa nắng.
Dòng cáp SOLARFLEX® H1Z2Z2-K của HELU là một trong những lựa chọn đáp ứng đầy đủ các tiêu chí trên: đạt chứng nhận EN 50618 và TÜV, chịu nhiệt lên đến 120°C, tuổi thọ thiết kế trên 25 năm tương đương vòng đời hệ thống solar. Bạn có thể xem đầy đủ thông số kỹ thuật tại đây.
6. Danh mục sản phẩm biến tần và công nghệ kết nối điện của HELU Việt Nam cho hệ thống điện mặt trời
Biến tần năng lượng mặt trời là trung tâm của hệ thống, nhưng không thể hoạt động một mình. Hiệu suất và độ an toàn thực tế phụ thuộc rất lớn vào chất lượng của toàn bộ chuỗi kết nối xung quanh nó — từ cáp, đầu nối cho đến pin lưu trữ. Việc chọn phụ kiện kết nối từ nhiều nguồn khác nhau đôi khi gây khó khăn trong kiểm soát chất lượng đồng bộ. HELU Việt Nam hiện cung cấp dải sản phẩm kết nối toàn diện cho hệ solar — bao gồm:
6.1 Biến tần cho hệ dân dụng và hệ C&I
6.2 Pin lưu trữ điện mặt trời
6.3 Cáp DC và cáp AC
HELU cung cấp đa dạng các dòng cáp DC đáp ứng nhiều điều kiện lắp đặt và tiêu chuẩn quốc tế khác nhau. Khám phá danh mục cáp DC của chúng tôi.
6.4 Đầu nối MC4 và các phụ kiện kết nối
Đây là những mắt xích không thể thiếu trong hệ thống điện mặt trời. Khám phá đặc điểm của từng loại và danh mục sản phẩm của chúng tôi:
- Đầu nối MC4
- Ống ruột gà
- Đầu cos
- Giải pháp cáp harnessing cho lĩnh vực điện mặt trời
Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELU Việt Nam để được giải đáp chi tiết.
