Cáp động lực: Cấu tạo, phân loại, ứng dụng & cách lựa chọn
Tùy vào điện áp, môi trường và yêu cầu vận hành, cáp động lực có nhiều loại với cấu tạo và đặc tính khác nhau. Cùng tìm hiểu về phân loại, ưu nhược điểm, ứng dụng, cách lựa chọn và những thông tin hữu ích khác trong bài viết sau.
Cáp động lực là gì?
Cáp động lực (power cable) là loại cáp điện được sử dụng để truyền tải và phân phối điện năng từ nguồn điện đến các thiết bị tiêu thụ điện năng như máy móc, động cơ điện, thiết bị công nghiệp… Khác với cáp tín hiệu hoặc cáp truyền thông, cáp động lực được thiết kế để dẫn dòng điện lớn trong khi vẫn duy trì tính toàn vẹn của lớp cách điện, độ bền cơ học và độ ổn định nhiệt.
Cáp điện động lực có cấu tạo như thế nào?
Mặc dù có nhiều thiết kế khác nhau, phần lớn dây động lực đều có các thành phần cấu tạo cơ bản gồm lõi dẫn điện, lớp cách điện và lớp vỏ bảo vệ. Mỗi bộ phận đảm nhiệm một chức năng riêng, góp phần đảm bảo khả năng truyền tải điện năng, độ an toàn và độ bền của cáp trong quá trình vận hành.
Lõi dẫn điện (conductor)
Lõi dẫn điện là bộ phận đảm nhiệm chức năng truyền tải dòng điện trong cáp động lực. Lõi thường được làm từ đồng hoặc nhôm, tùy thuộc vào yêu cầu về khả năng dẫn điện, trọng lượng và ứng dụng.
Về kết cấu, lõi dẫn điện có thể là lõi đặc hoặc lõi bện. Trong đó, lõi bện gồm nhiều sợi dẫn điện nhỏ được xoắn lại với nhau, giúp cáp có độ mềm dẻo và linh hoạt cao hơn, đặc biệt phù hợp với những ứng dụng yêu cầu cáp phải uốn cong hoặc di chuyển.
Lớp cách điện (insulation)
Lớp cách điện bao quanh lõi dẫn điện của cáp động lực có chức năng ngăn ngừa rò điện và đoản mạch, đồng thời giúp duy trì sự ổn định của hệ thống trong quá trình truyền tải điện năng.
Một số vật liệu cách điện phổ biến được sử dụng cho cáp động lực gồm PVC (polyvinyl chloride), XLPE (cross-linked polyethylene) và EPR (ethylene propylene rubber). Việc lựa chọn vật liệu cách điện phụ thuộc vào cấp điện áp, nhiệt độ làm việc và điều kiện vận hành của cáp. Do đó, lớp cách điện cũng là một trong những yếu tố ảnh hưởng trực tiếp đến mức điện áp và khả năng chịu nhiệt của cáp động lực.
Lớp vỏ bảo vệ (outer sheath)
Lớp vỏ bảo vệ là lớp ngoài cùng của cáp, thường được làm từ PVC hoặc PE (polyethylene), có nhiệm vụ bảo vệ các thành phần bên trong khỏi tác động cơ học và các yếu tố từ môi trường. Tùy vào vật liệu sử dụng, lớp vỏ có thể giúp cáp chống lại độ ẩm, hóa chất, ma sát và các điều kiện khắc nghiệt khác.
*Ngoài các thành phần chính trên, một số loại cáp động lực có thể được trang bị thêm lớp giáp (amour) tùy theo yêu cầu của ứng dụng. Lớp này thường được sử dụng trong hệ thống công nghiệp, lắp đặt ngầm hoặc môi trường có yêu cầu bảo vệ cao, giúp tăng khả năng bảo vệ cơ học, độ bền và mức độ an toàn của cáp.
Cáp động lực được ứng dụng như thế nào?
Cáp động lực được sử dụng trong nhiều lĩnh vực, từ hệ thống điện dân dụng đến các công trình thương mại và môi trường công nghiệp. Tùy vào yêu cầu về điện áp, tải điện và điều kiện lắp đặt, các loại cáp động lực khác nhau được lựa chọn để đảm bảo khả năng truyền tải điện năng an toàn và ổn định.
- Công trình dân dụng: Cáp động lực được sử dụng trong hệ thống điện của nhà ở và các công trình dân dụng để cấp điện cho ổ cắm, hệ thống chiếu sáng, thiết bị điện và các tải điện khác.
- Công trình thương mại: Trong văn phòng, tòa nhà và các công trình thương mại, dây cáp điện động lực được sử dụng để phân phối điện và cấp nguồn cho thiết bị, hệ thống chiếu sáng, điều hòa không khí (HVAC) và các hệ thống điện khác.
- Ứng dụng công nghiệp: Cáp động lực đóng vai trò quan trọng trong việc cấp điện cho máy móc, động cơ, dây chuyền sản xuất và hệ thống phân phối điện công nghiệp. Trong các môi trường có điều kiện vận hành khắc nghiệt, cáp còn được sử dụng cho khu vực có độ ẩm hoặc nhiệt độ cao, môi trường tiếp xúc với hóa chất và các hệ thống có nguy cơ chịu tác động cơ học.
Ưu và nhược điểm của dây cáp động lực
Cáp động lực mang lại nhiều lợi ích về khả năng truyền tải điện năng, độ an toàn và khả năng thích ứng với nhiều điều kiện lắp đặt. Tuy nhiên, loại cáp này cũng có một số hạn chế về chi phí, yêu cầu kỹ thuật và quá trình bảo trì cần được cân nhắc khi lựa chọn.
Ưu điểm của dây động lực
- Truyền tải dòng điện lớn, phù hợp với nhiều thiết bị và hệ thống công suất cao.
- Lớp cách điện và vỏ bảo vệ giúp tăng độ an toàn, hạn chế điện giật, rò điện và đoản mạch.
- Có khả năng chống chịu nhiệt độ, độ ẩm, hóa chất, tia UV và tác động cơ học tùy cấu tạo.
- Ít chịu ảnh hưởng của các yếu tố thời tiết như gió, mưa, sấm sét khi được lắp đặt ngầm.
- Đa dạng về số lõi, tiết diện, cấp điện áp, vật liệu và cấu tạo, phù hợp với nhiều ứng dụng.
- Có thể lắp đặt ngầm, giúp tiết kiệm không gian và đảm bảo tính thẩm mỹ cho đô thị, nhà máy.
Nhược điểm của dây động lực
- Chi phí đầu tư và lắp đặt có thể cao, đặc biệt với cáp chuyên dụng hoặc cáp ngầm.
- Khó phát hiện và xác định vị trí sự cố, nhất là với cáp lắp đặt ngầm.
- Việc sửa chữa, thay thế cáp bị hỏng có thể mất nhiều thời gian và chi phí.
- Khó phân nhánh hoặc thay đổi tuyến cáp sau khi đã lắp đặt.
- Việc lựa chọn cáp, phụ kiện, phương pháp lắp đặt và nối đất đòi hỏi yêu cầu kỹ thuật cao.
- Lựa chọn sai cáp theo tải điện hoặc môi trường có thể gây quá nhiệt và làm giảm tuổi thọ cáp.
Phân loại 3 dòng cáp động lực thông dụng nhất hiện nay
Cáp động lực được phân loại thành nhiều dòng khác nhau dựa trên điện áp, số lõi và cấu trúc, nhưng về cơ bản được chia làm ba nhóm chính dựa trên sự khác biệt về điện áp.
Cáp động lực hạ thế (low voltage power cables)
- Điện áp: ≤ 1.000 V
- Vật liệu lớp cách điện: PVC, XLPE
- Đặc điểm nổi bật: Dễ lắp đặt, tiết kiệm chi phí, phù hợp với hệ thống điện tiêu chuẩn
- Ứng dụng điển hình: Nhà ở, văn phòng, cửa hàng và các công trình thương mại
Cáp động lực hạ thế được thiết kế cho các hệ thống điện có mức điện áp thấp, thường được sử dụng trong các công trình dân dụng và thương mại. Cáp có thể được sử dụng để kết nối ổ cắm điện, hệ thống chiếu sáng và các thiết bị điện với nguồn điện chính. Lớp cách điện của cáp giúp hạn chế nguy cơ điện giật và đoản mạch, góp phần đảm bảo hệ thống hoạt động an toàn và ổn định.
Cáp động lực trung thế (medium voltage power cables)
- Điện áp: 1.000 V – 35.000 V
- Vật liệu lớp cách điện: XLPE
- Đặc điểm nổi bật: Khả năng chịu dòng điện cao, hiệu suất ổn định, giảm tổn thất điện năng
- Ứng dụng điển hình: Nhà máy, khu công nghiệp, trạm biến áp, mạng lưới phân phối điện
Cáp động lực trung thế được thiết kế để đáp ứng nhu cầu truyền tải điện với mức điện áp cao hơn, đồng thời có khả năng chịu tải điện và điều kiện môi trường khắc nghiệt. Loại cáp này đóng vai trò quan trọng trong việc cung cấp nguồn điện ổn định cho các hệ thống công nghiệp, hệ thống tiện ích công cộng và các công trình hạ tầng đô thị.
Cáp động lực cao thế (high voltage power cables)
- Điện áp: ≥ 35.000 V
- Vật liệu lớp cách điện: XLPE, EPR
- Đặc điểm nổi bật: Khả năng cách điện tốt, ứng suất điện thấp, truyền tải đường dài đáng tin cậy
- Ứng dụng điển hình: Đường dây truyền tải điện, kết nối lưới điện
Cáp động lực cao thế được sử dụng để truyền tải điện năng ở mức điện áp rất cao trên khoảng cách lớn, chẳng hạn như trong mạng lưới truyền tải và phân phối điện, kết nối nhà máy điện với trạm biến áp. Cáp được thiết kế để chịu tải điện cực lớn, hạn chế tổn thất năng lượng và chống chịu các tác động từ môi trường.
Các dòng dây động lực chuyên dụng cho hệ thống đặc thù
Không phải mọi hệ thống điện đều có thể sử dụng cáp động lực thông thường. Tùy vào điều kiện lắp đặt và yêu cầu vận hành, một số loại dây cáp động lực chuyên dụng được thiết kế với cấu tạo và đặc tính riêng để đáp ứng các môi trường đặc thù.
| Loại cáp | Đặc điểm nổi bật | Ứng dụng phổ biến |
| Cáp động lực có giáp (armoured power cables) | Có lớp giáp kim loại giúp bảo vệ lõi dẫn khỏi tác động cơ học, đồng thời tăng khả năng chống ẩm, hóa chất và điều kiện môi trường khắc nghiệt. | Lắp đặt ngầm, công trường xây dựng, nhà máy và môi trường có nguy cơ cáp chịu va đập hoặc tác động vật lý. |
| Cáp động lực mềm (flexible power cables) | Sử dụng lõi dẫn và vật liệu cách điện có độ mềm dẻo cao, cho phép cáp uốn và di chuyển linh hoạt. Thiết kế nhẹ, dễ lắp đặt và bảo trì. | Thiết bị di động, máy móc có chuyển động, hệ thống cấp điện tạm thời, công trường, sự kiện và các thiết bị thường xuyên thay đổi vị trí. |
| Cáp động lực chìm (submersible power cables) | Được thiết kế để hoạt động trong môi trường ẩm ướt hoặc dưới nước, với lớp cách điện và vỏ bảo vệ có khả năng chống nước, chống ăn mòn. | Hệ thống chiếu sáng dưới nước, máy bơm đài phun nước, thiết bị hàng hải và nhà máy xử lý nước thải |
Phân biệt dây cáp động lực lõi đồng và lõi nhôm
Dây cáp điện động lực có thể sử dụng lõi dẫn bằng đồng hoặc nhôm, mỗi loại có những đặc tính khác nhau về khả năng dẫn điện, trọng lượng, độ bền và chi phí.
| Tiêu chí | Cáp lõi đồng | Cáp lõi nhôm |
| Khả năng dẫn điện | Cao | Thấp hơn đồng |
| Kích thước lõi | Có thể sử dụng lõi có tiết diện nhỏ hơn cho cùng mức dòng điện | Thường cần tiết diện lớn hơn để đáp ứng cùng khả năng mang dòng |
| Trọng lượng | Nặng hơn | Nhẹ hơn |
| Độ bền cơ học | Tốt | Thấp hơn đồng |
| Chi phí | Cao hơn | Thấp hơn |
| Ứng dụng | Phù hợp với các hệ thống yêu cầu khả năng dẫn điện cao và không gian lắp đặt hạn chế | Phổ biến trong hệ thống phân phối điện và các dự án điện lực quy mô lớn |
| Lắp đặt | Dễ tạo kết nối ổn định | Cần chú ý kỹ thuật đấu nối và đầu cáp để hạn chế các vấn đề tại điểm kết nối |
Trong thực tế, việc lựa chọn lõi đồng hay lõi nhôm trong kỹ thuật xây dựng phụ thuộc vào ngân sách, phương án lắp đặt và yêu cầu bảo trì lâu dài của dự án.
Phân biệt cáp động lực và cáp điều khiển

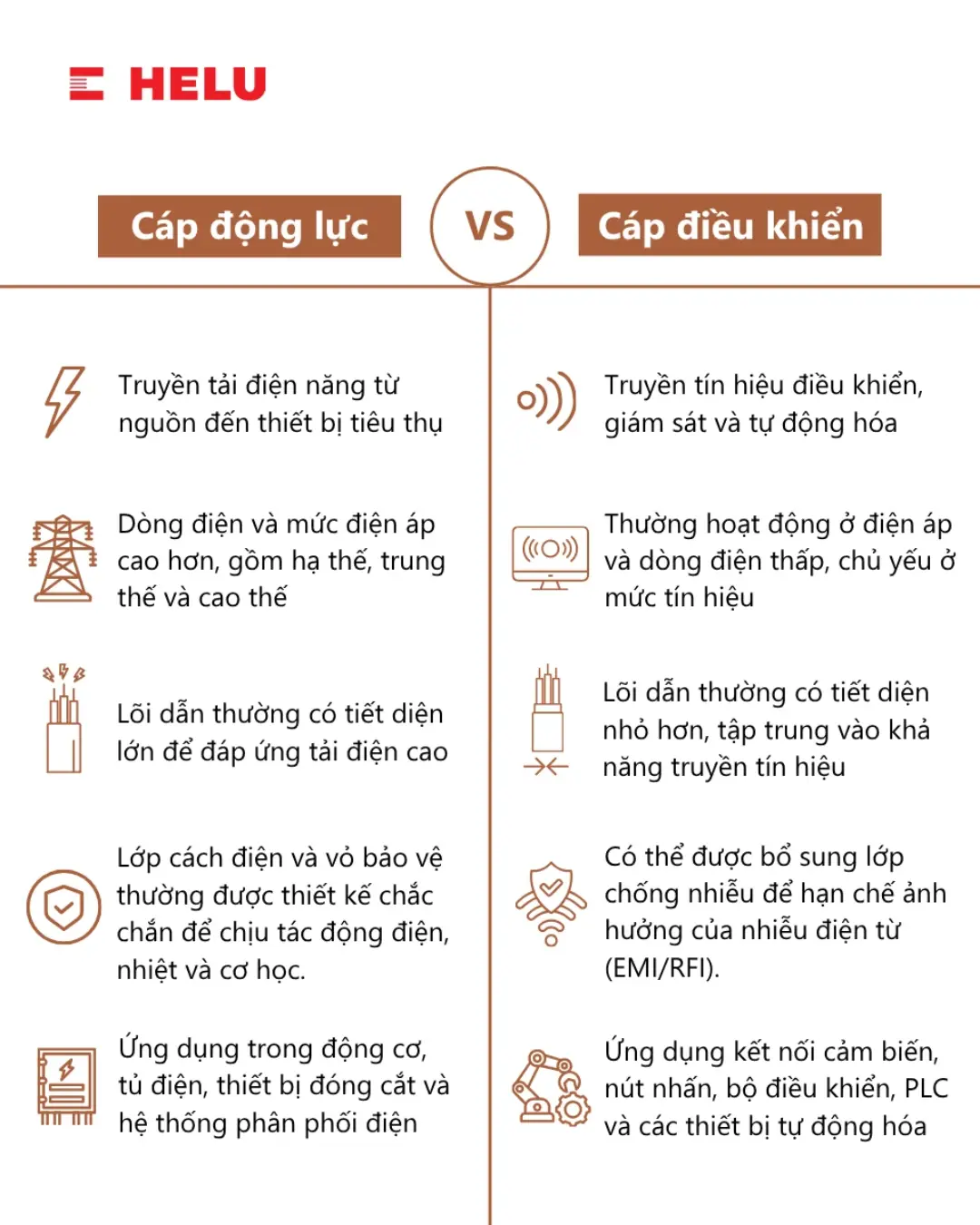

Mặc dù đều được sử dụng trong hệ thống điện và tự động hóa, cáp động lực và cáp điều khiển đảm nhiệm những chức năng khác nhau. Cáp động lực chủ yếu truyền tải điện năng đến thiết bị, trong khi cáp điều khiển truyền tín hiệu để điều khiển, giám sát và tự động hóa hệ thống.
Lưu ý, trong hệ thống có cả cáp động lực và cáp điều khiển, nên bố trí hai loại cáp với khoảng cách hoặc biện pháp bảo vệ phù hợp để hạn chế nhiễu điện từ từ cáp động lực ảnh hưởng đến tín hiệu điều khiển.
Kinh nghiệm lựa chọn dây cáp động lực phù hợp
Khi lựa chọn cáp động lực, cần cân nhắc các yếu tố sau để đảm bảo cáp đáp ứng yêu cầu về an toàn, hiệu suất và điều kiện vận hành của hệ thống:
- Điện áp và dòng điện: Xác định mức điện áp và dòng điện cần thiết cho ứng dụng, đồng thời lựa chọn cáp có khả năng đáp ứng tải điện yêu cầu.
- Điều kiện môi trường: Xem xét các yếu tố như nhiệt độ, độ ẩm, hóa chất, dầu, tia UV và tác động cơ học để lựa chọn vật liệu và cấu tạo cáp phù hợp.
- Độ linh hoạt và độ bền: Tùy vào ứng dụng, ưu tiên cáp có độ mềm dẻo cao nếu cần uốn hoặc di chuyển thường xuyên, hoặc cáp có độ bền cao nếu sử dụng trong môi trường khắc nghiệt.
- Tiết diện và thông số kỹ thuật: Lựa chọn tiết diện lõi dẫn phù hợp với khả năng mang dòng của tải để hạn chế nguy cơ quá nhiệt. Ngoài ra, cần xem xét các thông số như số lõi, vật liệu dẫn điện, cấp điện áp, vật liệu cách điện và bán kính uốn tối thiểu.
Cáp động lực HELU – giải pháp cho nhiều hệ thống điện
HELU cung cấp đa dạng các dòng cáp động lực được thiết kế để đáp ứng nhiều yêu cầu về truyền tải và phân phối điện trong các công trình dân dụng, thương mại, công nghiệp và hệ thống năng lượng. Danh mục sản phẩm bao gồm:
- Cáp chôn ngầm và phân phối điện 0.6/1 kV
- Cáp chôn ngầm và phân phối điện không halogen
- Cáp trung thế 6/10 kV, 12/20 kV, 18/30 kV
- Cáp cấp nguồn điện mặt trời
- Cáp an ninh
- Cáp báo cháy
Khám phá các dòng cáp động lực của HELU TẠI ĐÂY để tìm giải pháp phù hợp với yêu cầu kỹ thuật và điều kiện lắp đặt của từng hệ thống.
