Phân biệt cáp xoắn đôi, cáp sợi quang, và cáp đồng trục

Hệ thống truyền thông đang phát triển từng ngày nhờ những xu hướng toàn cầu mới. Để đáp ứng nhu cầu ngày càng đa dạng của khách hàng, thị trường hiện nay có rất nhiều loại cáp truyền thông khác nhau.

Ba loại cáp truyền thông phổ biến nhất hiện nay gồm: cáp xoắn đôi, cáp đồng trục và cáp sợi quang. Ba loại cáp này chính là nền tảng của hầu hết mọi hệ thống truyền thông hiện nay, từ mạng LAN văn phòng, trung tâm dữ liệu quy mô lớn, triển khai FTTH cho đến các hệ thống cáp truyền thống. Mỗi loại đều có những ưu điểm riêng về tốc độ, khoảng cách truyền, khả năng chống nhiễu điện từ (EMI), khả năng cấp nguồn, chi phí và độ phức tạp trong lắp đặt.

Có hai loại cáp xoắn đôi cơ bản:

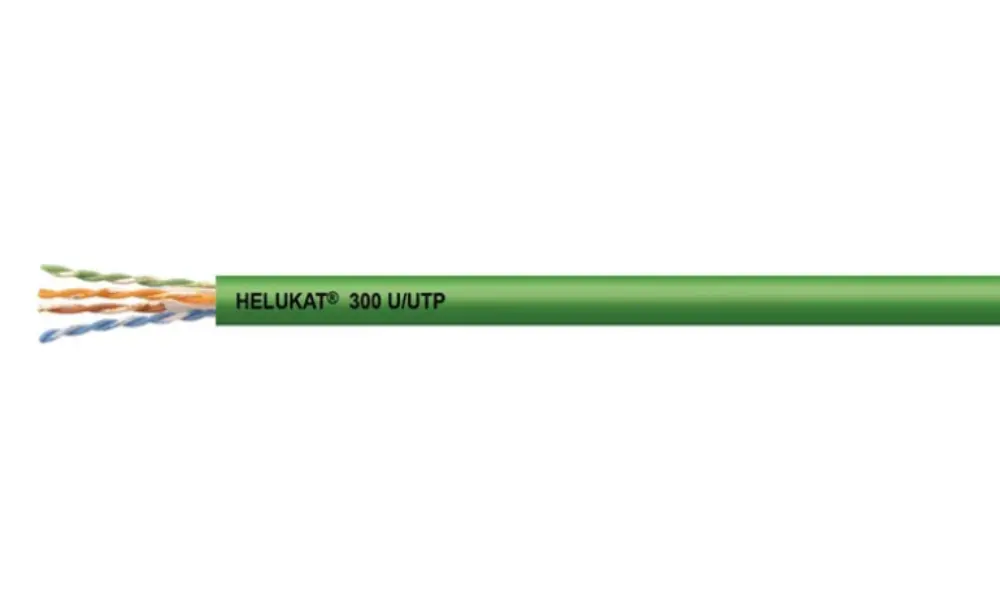

• Cáp xoắn đôi UTP (Unshielded Twisted Pair): Cáp UTP chỉ dựa vào hiệu ứng triệt tiêu nhiễu của các cặp dây xoắn để hạn chế suy hao tín hiệu do nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) gây ra. Để giảm thêm nhiễu xuyên âm giữa các cặp dây, số vòng xoắn của từng cặp sẽ được thiết kế khác nhau. Vì vậy, cáp UTP phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt về số vòng xoắn trên mỗi mét (3,28 feet) cáp. Cáp UTP thường được lắp đặt với đầu nối RJ-45. Đây là loại đầu nối gồm 8 chân, được sử dụng phổ biến để kết nối máy tính vào mạng LAN, đặc biệt là trong các hệ thống mạng Ethernet.
• Cáp xoắn đôi STP (Shielded Twisted Pair): Đây là loại cáp có sự kết hợp giữa ba cơ chế: chống nhiễu bằng lớp bọc chắn (shielding), hiệu ứng triệt tiêu, và cấu trúc xoắn dây. Mỗi cặp dây trong cáp STP được bọc bằng một lớp lá kim loại. Sau đó, toàn bộ bốn cặp dây tiếp tục được bao phủ bởi một lớp lưới kim loại hoặc lá kim loại chung, thường tạo thành cáp có trở kháng khoảng 150 ohm. Trong các hệ thống mạng Ethernet, STP giúp giảm nhiễu điện không chỉ bên trong cáp (như nhiễu xuyên âm giữa các cặp dây) mà còn từ môi trường bên ngoài (EMI và RFI). Nhờ vậy, tín hiệu truyền ổn định hơn trong các môi trường có nhiều nhiễu điện. Cáp STP thường được lắp đặt với đầu nối chuyên dụng dành riêng cho STP. Tuy nhiên, trong nhiều trường hợp, nó cũng có thể sử dụng cùng loại đầu nối RJ giống như cáp UTP.

Tìm hiểu đầu nối RJ45 và các ứng dụng

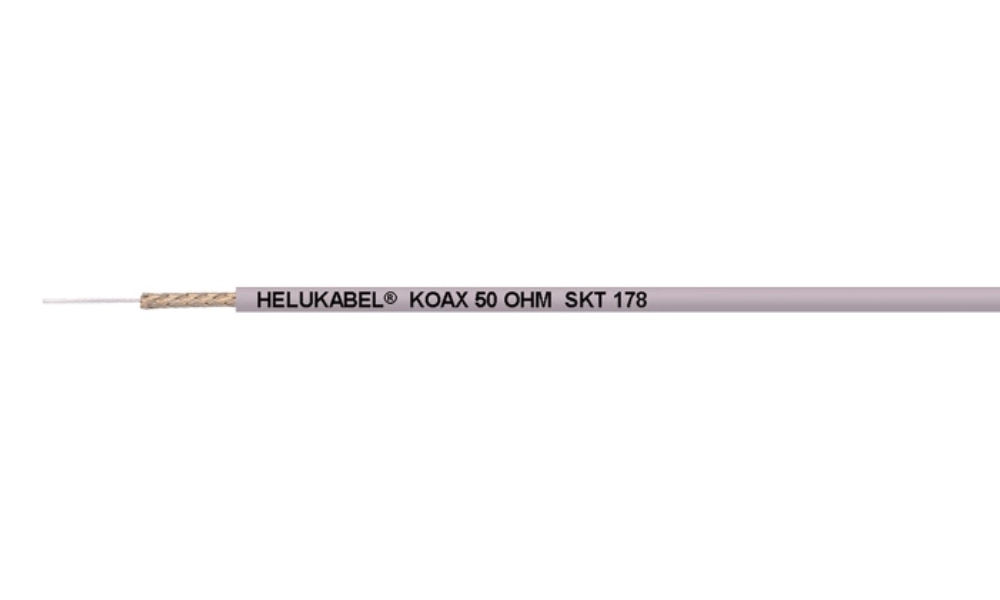

Một số ưu điểm nổi bật của dây đồng trục:

• Tốc độ truyền dữ liệu từ 10 đến 100 Mbps và có chi phí tương đối thấp, dù vẫn cao hơn cáp xoắn đôi UTP nếu tính theo từng mét. Tuy nhiên, trong mô hình mạng dạng bus vật lý, cáp đồng trục có thể tiết kiệm chi phí hơn do cần ít chiều dài cáp hơn.
• So với cáp xoắn đôi, cáp đồng trục có thể truyền tín hiệu đi xa hơn. Ví dụ, trong mạng Ethernet, cáp xoắn đôi thường chỉ hỗ trợ khoảng 100 mét, trong khi cáp đồng trục có thể đạt tới 500 mét.
• Trong mạng LAN, cáp đồng trục cho phép truyền dữ liệu với khoảng cách xa hơn giữa các nút mạng mà không cần nhiều bộ lặp (repeater) như cáp UTP hoặc STP. Bộ lặp có nhiệm vụ tái tạo tín hiệu để giúp tín hiệu đi được xa hơn.
• Ngoài ra, cáp đồng trục cũng rẻ hơn so với cáp quang và là công nghệ đã được sử dụng lâu đời, rất quen thuộc trong nhiều hệ thống truyền thông dữ liệu khác nhau.

Có hai loại cáp quang chính:

• Single-mode: Cáp quang single-mode chỉ cho phép một mode (hay một bước sóng ánh sáng) truyền qua sợi quang. Nhờ đó, nó đạt băng thông cao hơn và truyền được khoảng cách xa hơn so với multimode.
• Multimode: Cáp quang multimode cho phép nhiều mode ánh sáng truyền đồng thời trong sợi quang. Nó thường được sử dụng trong các ứng dụng nội bộ như mạng trong tòa nhà (intrabuilding) hoặc các hệ thống riser.

2.3 Yếu tố về chi phí

Nhìn chung, cáp quang có giá cao hơn cáp đồng do hiệu suất và khả năng truyền tải vượt trội. Tuy nhiên, trên thực tế thị trường, giá của cáp quang, cáp xoắn đôi và cáp đồng trục có thể khác nhau tùy theo nhà sản xuất. Vì vậy, trước khi lựa chọn, cần so sánh kỹ lưỡng giữa các phương án.

Tuy nhiên, khi lựa chọn cáp xoắn đôi, cáp đồng trục, hay cáp quang, người dùng cần cân nhắc thêm các yếu tổ bổ sung như sau:

• Khi triển khai hệ thống cáp quang, cần thêm các thiết bị quang đi kèm, đặc biệt là module quang (optical transceiver).
• Cáp xoắn đôi sử dụng đầu nối RJ45 thường có chi phí thấp hơn
• Cáp đồng trục thường đi kèm đầu nối BNC, nên chi phí cao hơn UTP

2.4 Yếu tố lắp đặt

Mặc dù cáp quang có lợi thế lớn về băng thông và độ tin cậy, nhưng vẫn chưa phổ biến bằng cáp xoắn đôi hoặc cáp đồng trục trong một số ứng dụng.

Nguyên nhân là:

• Cáp quang mỏng và dễ hư hỏng hơn, đòi hỏi kỹ thuật lắp đặt, vận hành và bảo trì cẩn thận
• Cáp xoắn đôi dễ thi công hơn trong môi trường thông thường
• Cáp đồng trục có thể truyền xa hơn cáp xoắn đôi. Tuy nhiên, với cáp đồng trục, lớp điện môi bao quanh lõi đồng cũng khiến việc lắp đặt và bảo trì trở nên phức tạp hơn.

5.2 Danh mục cáp quang của HELU

HELU cung cấp danh mục cáp sợi quang toàn diện, đáp ứng đa dạng nhu cầu ứng dụng, bao gồm:

• Cáp quang trong nhà (indoor)
• Cáp quang ngoài trời và chôn trực tiếp (direct-burial)
• Cáp quang có giáp bảo vệ cho môi trường khắc nghiệt
• Cấu trúc ống lỏng (loose tube) và đệm chặt (tight-buffered)
• Sợi quang single-mode (OS1/OS2) và multimode (OM1–OM5)

5.3 Giải pháp kế nối cho hệ thống cáp quang

Để đảm bảo hiệu suất tối ưu cho hệ thống cáp quang, HELU cũng cung cấp đầy đủ các giải pháp kết nối, bao gồm:

• Đầu nối cáp quang
• Dây nhảy quang (fiber patch cord)
• Dây hàn quang (fiber pigtail)
• Hệ thống cáp quang bấm sẵn (pre-assembled)

Các thành phần này giúp tối ưu hóa quá trình lắp đặt, đảm bảo kết nối ổn định và hỗ trợ mở rộng hệ thống linh hoạt cho các mạng truyền thông tốc độ cao hiện đại.
