Các loại đầu nối RJ45 thông dụng và ứng dụng
Cáp RJ45 (hay dây mạng RJ45) là cáp Ethernet được bấm sẵn đầu nối RJ45 — chuẩn 8P8C (8 chân 8 tiếp điểm) được dùng phổ biến nhất trong các mạng LAN gia đình, văn phòng và hệ thống mạng công nghiệp. Đầu nối RJ45 là phần đầu cắm nhựa ở hai đầu sợi cáp, đảm bảo kết nối cơ học và điện với các thiết bị mạng như switch, router, máy tính và camera IP. Tiêu chuẩn bấm dây RJ45 phổ biến nhất là T568B (dùng trong mạng doanh nghiệp và Việt Nam), và T568A (dùng trong một số tiêu chuẩn nhà nước Mỹ). Bài viết này giải thích đầy đủ cấu tạo đầu nối RJ45, cách bấm cáp và danh mục sản phẩm cáp mạng HELUKAT®.
Đầu nối RJ45 còn được gọi là: đầu bấm mạng, đầu RJ45, đầu nối Ethernet 8P8C.
Cáp RJ45 còn gọi là: dây mạng RJ45, cáp mạng Ethernet, patch cable, dây LAN.
1. Đầu nối RJ45 là gì?
“RJ” là viết tắt của Registered Jack, một tiêu chuẩn kết nối trong viễn thông, giúp liên kết các thiết bị truyền dữ liệu và thoại. Chuẩn này được định nghĩa lần đầu bởi hệ thống Bell và đến những năm 1970, Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) đã cấp phép sử dụng để đảm bảo thiết bị của khách hàng tương thích với hệ thống của nhà cung cấp dịch vụ viễn thông. Số “45” chỉ vị trí của chuẩn kết nối này trong danh mục tiêu chuẩn mạng.
Có nhiều loại đầu nối (jack) dạng module được sử dụng trong hệ thống điện thoại và mạng, trong đó RJ45 là một loại đầu nối phổ biến trong mạng Ethernet. Tuy nhiên, thuật ngữ “đầu nối RJ45” thực ra không hoàn toàn chính xác. Tên gọi đúng phải là đầu cắm 8P8C, nghĩa là có 8 vị trí (positions) và 8 tiếp điểm (contacts). Loại đầu cắm này thường được gắn vào đầu cáp mạng Ethernet. Một sợi cáp mạng hoàn chỉnh (dây mạng) thường bao gồm một sợi cáp Ethernet và hai đầu nối dây mạng RJ45 ở hai đầu.
>>Tìm hiểu thêm: Đầu nối cáp là gì? Công dụng của đầu nối cáp trong hệ thống điện
2. Các thành phần của đầu nối cáp mạng RJ45

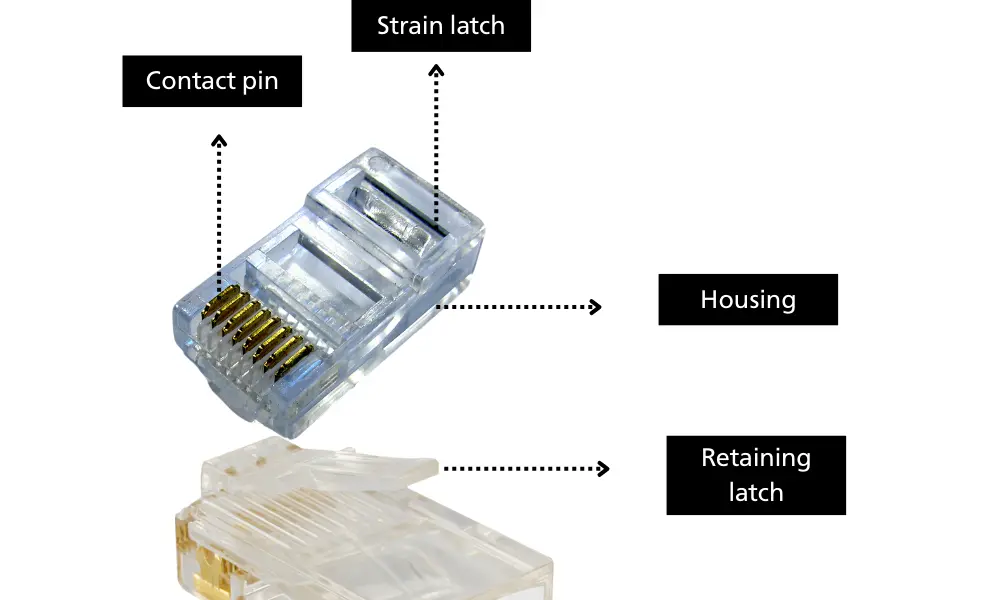

Các thành phần của đầu nối RJ45
Đầu nối RJ45 được tạo thành từ nhiều bộ phận quan trọng:
- Vỏ nhựa: Đầu nối dây mạng RJ45 thường có vỏ nhựa làm từ vật liệu PC hiệu suất cao. Vỏ càng trong suốt thì chất liệu càng tốt.
- 8 chân tiếp xúc: Không phải tất cả đầu nối cáp mạng RJ45 trên thị trường đều có chân tiếp xúc mạ vàng. Tuy nhiên, loại có mạ vàng sẽ chống ăn mòn và oxy hóa tốt hơn, giúp truyền tín hiệu ổn định hơn. Chân tiếp xúc mạ vàng có hai loại: Loại hai chấu: Phù hợp với dây mạng lõi sợi (stranded cable). Loại ba chấu: Dùng được cho cả dây lõi đặc (solid cable) và dây lõi sợi, giúp cố định dây chắc chắn hơn, đảm bảo kết nối ổn định.
- Chốt giữ và chốt khóa: Chốt giữ (Strain latch) giúp đầu nối dây mạng RJ45 gắn chặt vào cổng mạng, tránh việc bị lỏng lẻo khi sử dụng. Hầu hết các đầu nối Ethernet có chốt giữ và một lỗ chữ nhật nhỏ, vì vậy khi bấm dây mạng, bạn cần dùng kìm bấm chuyên dụng. Chốt khóa (Retaining latch) có nhiệm vụ cố định dây mạng, ngăn dây bị tuột ra khỏi đầu nối. Khi cắm hoặc rút đầu nối RJ45, đừng quên nhấn nhẹ vào chốt này để tháo lắp dễ dàng.
3. Chuẩn bấm dây T568A và T568B cho đầu nối RJ45
3.1 Tiêu chuẩn T568A và T568B là gì?
Đầu nối RJ45 đóng vai trò quan trọng trong hệ thống mạng, giúp kết nối dây mạng Ethernet với các thiết bị như router, switch, máy tính… Việc hiểu rõ mã màu dây và sơ đồ chân (pinout) của đầu nối dây mạng RJ45 là điều cần thiết để đảm bảo kết nối mạng ổn định và đáng tin cậy.
Khi đấu nối đầu RJ45 vào dây cáp Ethernet, bạn cần chú ý đến hai loại kết nối điện có thể thực hiện, tùy thuộc vào tiêu chuẩn đấu dây mà bạn chọn, là T568A hoặc T568B:
- Mỗi đầu nối RJ45 có 8 vị trí (8P8C), nghĩa là cần 8 lõi dây dẫn để truyền dữ liệu.
- Các lõi dây này thường được xoắn thành 4 cặp dây đôi để giảm nhiễu và tăng hiệu suất truyền tín hiệu.
- Bốn màu chủ đạo trong cả hai tiêu chuẩn T568A và T568B gồm: xanh lá, cam, xanh dương, nâu.
Mặc dù cách sắp xếp dây khác nhau giữa hai tiêu chuẩn, nhưng cả hai đều đảm bảo kết nối mạng ổn định khi được sử dụng đúng cách.
>>Xem thêm: Cáp ethernet là gì? Các dòng cáp ethernet của HELUKABEL
Tiêu chuẩn T568A bấm đầu nối mạng RJ45
3.2 Tiêu chuẩn T568A bấm dây mạng vào đầu nối RJ45
T568A là tiêu chuẩn đi dây thường được sử dụng trong hệ thống mạng dân dụng và được chính phủ Hoa Kỳ khuyến nghị là sơ đồ đấu dây ưu tiên. Dưới đây là thứ tự chân (pinout) của chuẩn T568A khi bấm dây mạng RJ45:
- Trắng/Xanh lá
- Xanh lá
- Trắng/Cam
- Xanh dương
- Trắng/Xanh dương
- Cam
- Trắng/Nâu
- Nâu

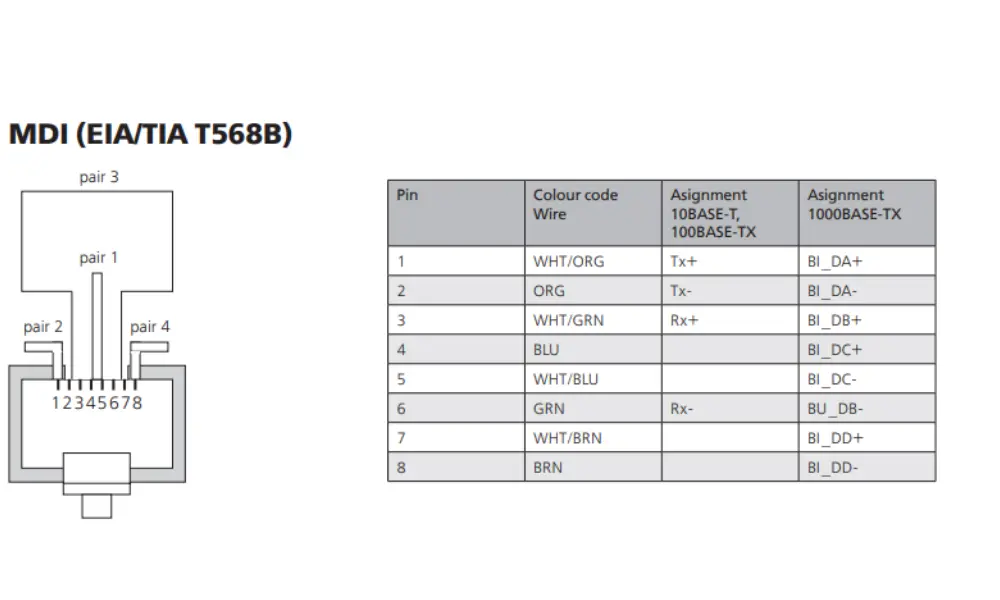

Tiêu chuẩn T568B đầu nối cáp mạng RJ45
3.3 Tiêu chuẩn T568B bấm dây mạng vào đầu nối RJ45
T568B là tiêu chuẩn đi dây phổ biến hơn trong mạng doanh nghiệp và hệ thống thương mại. Đây cũng là tiêu chuẩn được sử dụng rộng rãi nhất trên toàn cầu, đặc biệt trong các mạng Ethernet.
Dưới đây là sơ đồ chân (pinout) của chuẩn T568B khi bấm dây mạng RJ45:
- Trắng/Cam
- Cam
- Trắng/Xanh lá
- Xanh dương
- Trắng/Xanh dương
- Xanh lá
- Trắng/Nâu
- Nâu
Do được sử dụng phổ biến, chuẩn T568B thường được ưu tiên trong hầu hết các hệ thống mạng, giúp đảm bảo tính tương thích và dễ dàng kết nối với các thiết bị mạng khác.
4. Các loại đầu nối RJ45
Có nhiều cách phân loại đầu nối dây mạng RJ45 khác nhau, chẳng hạn như loại cáp mạng, thiết kế, ứng dụng… Một số cách phân loại đầu nối cáp mạng RJ45 phổ biến như sau:

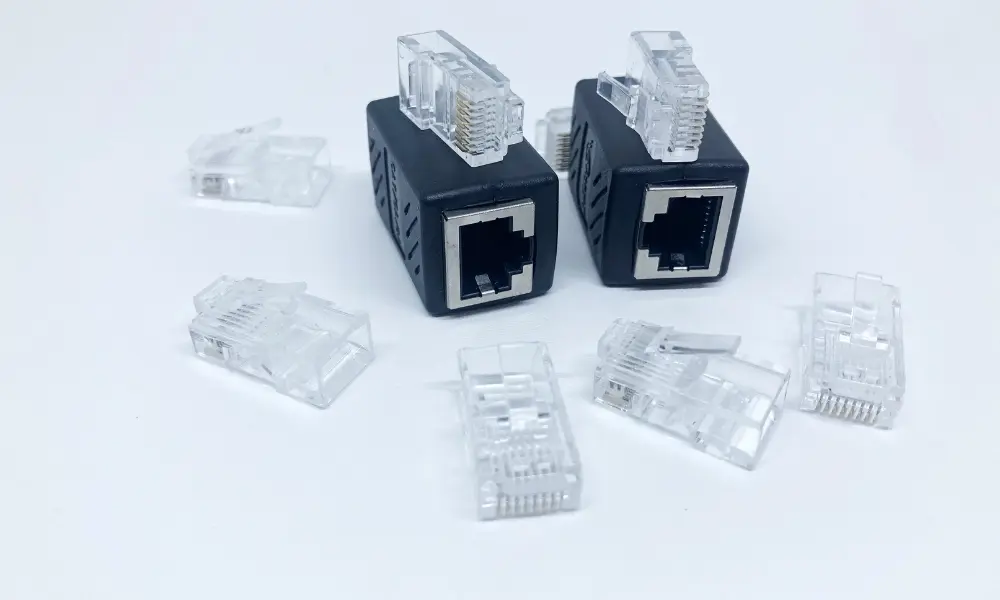

4.1 Đầu nối cáp mạng RJ45 đực (male) và đầu nối RJ45 cái (female)
Đầu nối cáp mạng RJ45 đực là phần jack cắm nằm ở hai đầu của dây mạng Ethernet. Chúng thường được làm từ nhựa trong suốt, trắng, đen hoặc xám, nhưng cũng có thể có nhiều màu sắc và chất liệu khác nhau. Các đầu nối cáp RJ45 đực được bấm vào dây mạng và dùng để kết nối với các cổng RJ45 cái trên router, switch, máy tính hoặc các thiết bị mạng khác.
Đầu nối dây mạng RJ45 cái là ổ cắm lõm vào, được thiết kế để cắm vào đầu RJ45 đực. Chúng thường được gọi là RJ45 female jack hoặc female RJ45 socket. Đối với hầu hết TV, PC và thiết bị công nghệ, cổng mạng RJ45 dạng cái thường nằm trên bảng kết nối I/O (cổng vào/ra) ở mặt sau thiết bị, bên cạnh các cổng kết nối khác như HDMI, USB…
4.2 Đầu nối dây mạng RJ45 tiêu chuẩn và xuyên thấu
Đầu nối cáp mạng RJ45 tiêu chuẩn (Standard RJ45) - Còn gọi là non-pass-through RJ45, hay đầu nối 8P8C thông thường. Ở loại này, lõi dây mạng không xuyên qua đầu cắm, mà chỉ được cố định bên trong trước khi bấm. Để gắn kết các dây mạng vào đầu nối cần sử dụng dụng cụ chuyên dụng là kìm bấm mạng RJ45.
Đầu nối cáp mạng xuyên thấu (RJ45 pass-through) cho phép dây mạng xuyên qua đầu cắm, giúp dễ dàng căn chỉnh dây trước khi bấm. Loại này có ưu điểm là dễ dàng thao tác và giảm sai sót khi sắp xếp thứ tự dây.
4.3 Đầu nối RJ45 chống nhiễu và không chống nhiễu
Đầu nối cáp mạng RJ45 không chống nhiễu có vỏ nhựa và thường được sử dụng với cáp mạng không chống nhiễu (UTP - Unshielded Twisted Pair). Loại này phù hợp với các môi trường ít nhiễu điện từ, chẳng hạn như trong văn phòng hay nhà ở.
Trong khi đó, RJ45 chống nhiễu có lớp vỏ kim loại bên ngoài, giúp bảo vệ tín hiệu khỏi sự can thiệp của nhiễu điện từ (EMI). Loại này thường đi kèm với cáp mạng có chống nhiễu (STP - Shielded Twisted Pair) và thường được sử dụng trong các môi trường có nhiều thiết bị điện tử tạo ra nhiễu, như nhà máy, trung tâm dữ liệu hay khu công nghiệp.
Lưu ý quan trọng là bạn không nên sử dụng đầu nối cáp mạng RJ45 chống nhiễu với cáp không chống nhiễu, vì điều này có thể ảnh hưởng đến chất lượng kết nối. Hãy chọn đầu nối phù hợp với loại cáp của bạn để đảm bảo hiệu suất mạng tốt nhất.
5. Ứng dụng của đầu nối cáp mạng RJ45
Ứng dụng của đầu nối cáp mạng RJ45
Với thiết kế linh hoạt, đầu nối RJ45 được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau:
- Mạng gia đình: Tại các khu vực dân cư, đầu nối dây mạng RJ45 đóng vai trò quan trọng trong việc thiết lập kết nối có dây cho các mạng gia đình. Chúng giúp truyền tải dữ liệu nhanh chóng và ổn định giữa các thiết bị như máy tính, TV…
- Tự động hóa tòa nhà: Đầu nối dây mạng RJ45 được sử dụng rộng rãi trong bộ điều khiển và cảm biến của tòa nhà để điều khiển và kết nối hệ thống thông gió, điều hòa không khí, kiểm soát truy cập. Chúng cung cấp kết nối ổn định, đảm bảo việc truyền tải dữ liệu hiệu quả trong các tòa nhà thương mại.
- Trung tâm dữ liệu: Trong cơ sở hạ tầng phức tạp của các trung tâm dữ liệu, đầu nối RJ45 đóng vai trò quan trọng trong việc kết nối các máy chủ, switch và các thành phần mạng khác. Cấu hình chuẩn của chúng cho phép tích hợp liền mạch, góp phần vào hiệu suất tổng thể của các quy trình tại các trung tâm dữ liệu.
- Ứng dụng công nghiệp: Đầu nối dây mạng RJ45 được sử dụng để thiết lập kết nối vững chắc cho máy móc, hệ thống điều khiển và các thiết bị tự động hóa. Độ bền và độ tin cậy của chúng khiến chúng trở thành lựa chọn lý tưởng cho các môi trường công nghiệp khắc nghiệt.
- Viễn thông: Đầu nối cáp mạng RJ45 thường được sử dụng trong ngành viễn thông để kết nối các công cụ mạng, bộ định tuyến (router) và switch. Sự phổ biến và khả năng tương thích của chúng đóng góp vào việc sử dụng rộng rãi trong các mạng viễn thông, cung cấp kết nối tương thích cho việc truyền tải dữ liệu và giọng nói.
6. Đầu nối RJ45 – Các sản phẩm và giải pháp từ HELUKABEL

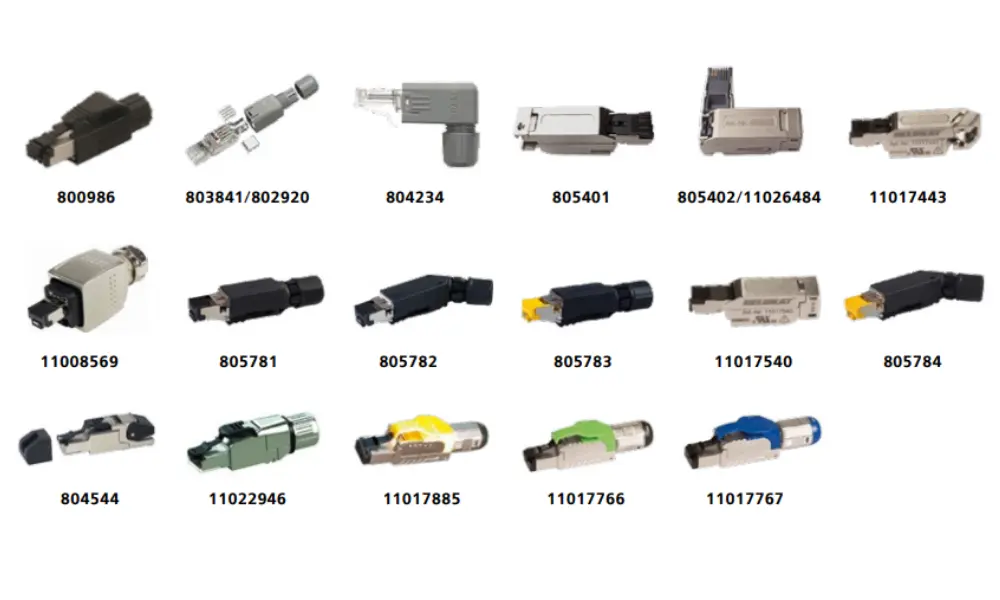

Một số sản phẩm đầu nối RJ45 của HELUAKBEL
Trong thời đại số hóa và tự động hóa ngày càng phát triển, kết nối mạng ổn định và đáng tin cậy đóng vai trò quan trọng trong hầu hết các ứng dụng công nghiệp, thương mại và dân dụng. HELUKABEL cung cấp giải pháp toàn diện về đầu nối dây mạng RJ45, bao gồm đầu nối cáp RJ45, dây cáp RJ45, và công cụ bấm (crimping tool), giúp đảm bảo hiệu suất tối ưu, độ bền cao và khả năng kết nối linh hoạt trong mọi điều kiện làm việc.
6.1 Đầu nối cáp mạng RJ45
HELUKABEL cung cấp đa dạng các loại đầu nối dây mạng RJ45 với nhiều tùy chọn thiết kế, tương thích với các tiêu chuẩn như PROFInet, TIA 568 A, TIA 568B:
- Về cấu trúc: có nhiều loại như đầu nối thẳng, đầu nối góc (góc 45°, 90°, 180°), đầu nối Push Pull
- Tiêu chuẩn chống nước và bụi bẩn: IP20, IP67
- Số chân kết nối: 4 hoặc 8 chân, tùy theo chuẩn kết nối
- Tương thích với đường kính lõi dây (Core Ø) từ 1,0 - 1,6 mm, đường kính cáp (Cable Ø) từ 4,5 - 10,0 mm
Datasheet các sản phẩm đầu nối cáp RJ45 bằng đồng của HELUKABEL
>>Xem thêm: Tài liệu sản phẩm cáp ethernet, đầu nối cáp mạng RJ45
6.2 Đầu nối cáp mạng HELUKAT PROFINET® RJ45
Đầu nối RJ45 lắp ngoài hiện trường HELUKAT PROFINET® Quick Contact (SK) được thiết kế cho các ứng dụng PROFINET và EtherCAT trong môi trường công nghiệp. Với cơ chế kẹp IDC (Insulation Displacement Contact), đầu nối cho phép lắp ráp nhanh chóng, không cần công cụ và không có chi tiết rời có thể thất lạc — giảm đáng kể thời gian lắp đặt trên hiện trường.
Sản phẩm có hai phiên bản góc thoát cáp: thẳng 180° và vuông góc 90°, phù hợp linh hoạt với các yêu cầu bố trí cáp trong tủ điện và thiết bị. Vỏ kim loại đảm bảo độ bền cơ học cao, chịu được môi trường sản xuất khắc nghiệt. Loại đầu nối này hỗ trợ chiều dài cáp PROFINET lên đến 100 m giữa các thiết bị Ethernet.
6.3 Dây cáp RJ45
HELUKABEL cung cấp nhiều dòng cáp ethernet tương thích với đầu nối RJ45, điển hình như:
Nên chọn cáp RJ45 / cáp Ethernet loại nào?
| Chuẩn cáp | Tốc độ tối đa | Tần số | Đặc điểm | Phù hợp với... |
| Cat5e | 1 Gbps | 100 MHz | UTP, giá rẻ | Mạng văn phòng thông thường, gia đình |
| Cat6 | 10 Gbps (đến 55m) | 250 MHz | UTP/STP, hiệu suất tốt | Mạng doanh nghiệp, data center nhỏ |
| Cat6A | 10 Gbps (đến 100m) | 500 MHz | STP, chống nhiễu tốt | Data center, hệ thống IP camera, tòa nhà thông minh |
| Cat7 | 10 Gbps | 600 MHz | S/FTP, chống nhiễu cao | Mạng công nghiệp, môi trường có nhiễu điện từ |
| Cat8 | 25–40 Gbps | 2.000 MHz | S/FTP, rất cứng | Server room, data center cao cấp |
Với đầu nối RJ45: Đầu nối tiêu chuẩn (thông thường) tương thích Cat5e đến Cat6. Với Cat6A trở lên cần đầu nối chuyên dụng (Cat6A/Cat7) có cấu trúc chống nhiễu riêng.

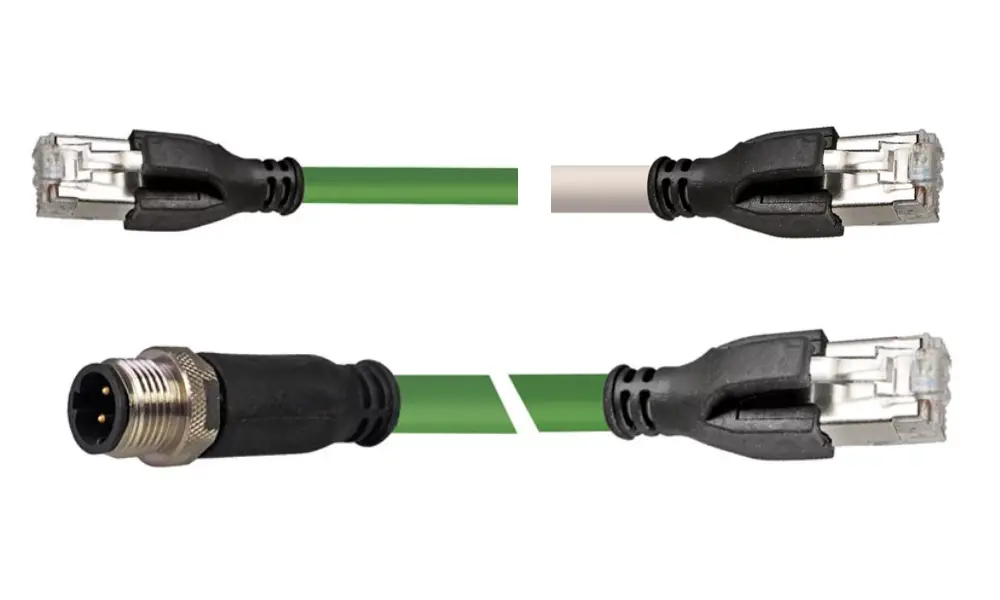

Patch cable đầu nối cáp mạng RJ45
6.4 Patch cable (dây patch cord) đầu nối RJ45
Bên cạnh các dòng cáp ethernet, HELUAKBEL còn cung cấp sẵn giải giáp dây patch cord đầu nối RJ45 được lắp ráp sẵn, sẵn sàng sử dụng. Một số dòng tiêu biểu:
- Patch Cables PROFInet A
- Patch Cables PROFInet B
- Patch Cables PROFInet C (PUR)
- Patch Cables PROFInet C (PVC)
Ngoài ra, các sản phẩm dây patch cord của HELUKABEL cũng có phiên bản đầu nối RJ45 kết hợp với đầu nối M12 D-coded.
Xem đầy đủ danh mục cáp mạng công nghiệp: Cáp HELUKAT® Industrial Ethernet
6.5 Mô đun RJ45 (Modular System RJ45)
Một số sản phẩm của HELUKABEL bao gồm:
6.6 Thanh đấu nối mạng RJ45 (patch panels)
Patch panel RJ45 là thiết bị quản lý dây mạng tập trung, được lắp trong tủ rack để kết nối và phân phối các đường cáp Ethernet từ nhiều thiết bị đầu cuối về một điểm duy nhất. Thay vì đấu trực tiếp từng cáp vào switch, patch panel tạo ra lớp trung gian linh hoạt — cho phép thay đổi cấu hình mạng chỉ bằng cách hoán đổi patch cord mà không cần can thiệp vào hệ thống cáp cố định. Một số sản phẩm của HELUKABEL bao gồm:
Patch Panel RJ45 CAT.5e / class D 24P
6.7 Các phụ kiện đầu nối RJ45
Một số phụ kiện RJ45 của HELUKABEL bao gồm:
Outlet RJ45 socket class E 2P horizontal
7. Câu hỏi thường gặp về cáp RJ45 và đầu nối RJ45
Cáp RJ45 (dây mạng RJ45) là cáp Ethernet được lắp sẵn đầu nối RJ45 ở hai đầu, dùng để kết nối các thiết bị mạng (máy tính, switch, router, camera IP, điện thoại VoIP) trong mạng LAN nội bộ hoặc hệ thống mạng tòa nhà . Chuẩn đầu nối RJ45 là 8P8C — 8 chân, 8 tiếp điểm — và tương thích với tất cả cáp Ethernet từ Cat5e đến Cat8.
T568A và T568B là hai chuẩn bấm thứ tự dây trong đầu nối RJ45. Chúng hoạt động tương tự về hiệu suất — chỉ khác màu dây ở vị trí chân 1/2 và 3/6. T568B phổ biến hơn trong môi trường doanh nghiệp và được dùng rộng rãi tại Việt Nam. Quan trọng nhất: hai đầu của cùng một sợi cáp phải dùng cùng một chuẩn (straight-through cable).
Cat6 là lựa chọn được khuyến nghị cho các lắp đặt mới: hỗ trợ 10 Gbps (đến 55m), băng thông 250 MHz, và chi phí chênh lệch không đáng kể so với Cat5e. Cat5e vẫn đủ dùng cho mạng 1 Gbps ở khoảng cách dưới 100m. Nếu cần chạy 10 Gbps ở khoảng cách 100m hoặc có yêu cầu chống nhiễu cao, dùng Cat6A với đầu nối chuyên dụng.
Đầu nối tiêu chuẩn: dây dừng trong đầu nối, bấm crimping đẩy chân đồng vào dây. Đầu nối xuyên thấu (pass-through): dây đi thẳng qua đầu nối, dễ kiểm tra màu sắc trước khi bấm — giảm lỗi bấm sai thứ tự màu. Đầu xuyên thấu phổ biến trong môi trường kỹ thuật chuyên nghiệp và khi lắp số lượng lớn.
