In 4 Schritten zur richtigen PROFINET-Verkabelung

Eine zuverlässige industrielle Kommunikation beginnt bei der richtigen Verbindungstechnik. Doch welche PROFINET-Leitung eignet sich für welche Anwendung? Welcher Steckverbinder ist der richtige? Und worauf kommt es bei der Montage an? Wir zeigen Ihnen, was von der Planung bis zur fertigen Verbindung wichtig ist – und warum es sich lohnt, Leitung, Stecker und Werkzeug als Gesamtsystem zu betrachten.

PROFINET ist ein auf Industrial Ethernet basierender Kommunikationsstandard, der vor allem in der Maschinen- und Anlagenautomation eingesetzt wird. Über das Netzwerk tauschen Steuerungen, dezentrale I/O-Systeme, Antriebe, Sensoren und weitere Feldgeräte ihre Daten aus.

Im Unterschied zu klassischen Feldbussen wie PROFIBUS basiert PROFINET auf Ethernet-Technologie. Hohe Übertragungsraten, kurze Reaktionszeiten und flexible Netzwerkstrukturen machen den Standard zu einer wichtigen Grundlage für moderne Automatisierungslösungen. Damit die Kommunikation auch unter anspruchsvollen industriellen Bedingungen zuverlässig funktioniert, muss jedoch die physische Infrastruktur stimmen: Leitung, Steckverbinder und Werkzeug müssen zur Anwendung und zueinander passen.

Am Anfang steht die Frage, wo und wie die Leitung eingesetzt wird. Denn eine fest verlegte PROFINET-Leitung muss andere Anforderungen erfüllen als eine Leitung, die permanent bewegt wird.

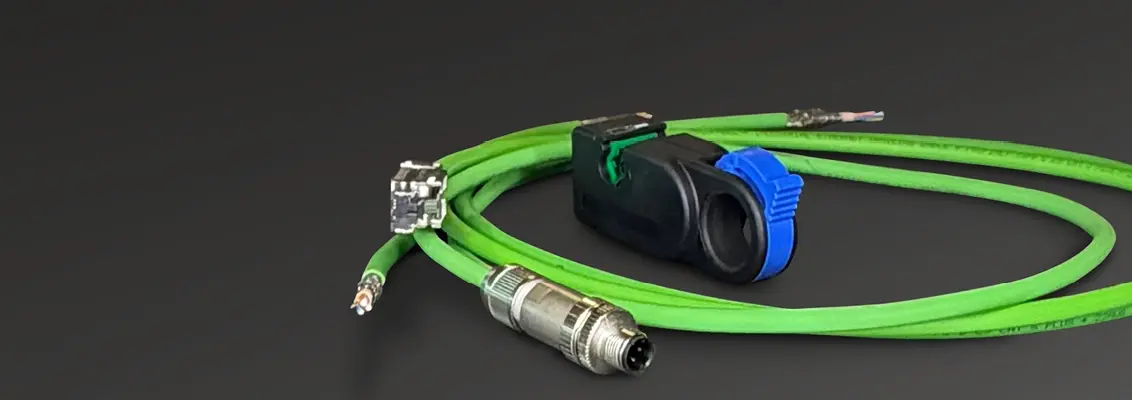

Für die feste Verlegung in industrieller Umgebung bietet sich beispielsweise die HELUKAT® PROFInet A CAT.5e SF/UTP PVC STATIC grün 2 x 2 x AWG 22 /1 mit PVC-Mantel an. Bei hochdynamischen Anwendungen in Energieführungsketten ist dagegen die HELUKAT® PROFInet C CAT.5e SF/UTP PUR CHAIN grün 2 x 2 x AWG 22 /7 mit robustem PUR-Mantel und Eignung für dauernde Bewegung die passende Wahl.

Neben der Bewegungsart sollten bei der Auswahl auch Biegeradien, Temperaturen, Öle und andere Medien sowie weitere Umgebungsbedingungen berücksichtigt werden. So wird die Leitung von Anfang an passend zur jeweiligen Anwendung ausgelegt.

Auch bei der Anschlusstechnik entscheidet die Anwendung. Im geschützten Schaltschrank bestehen andere Anforderungen als direkt im Feld, wo beispielsweise Staub, Feuchtigkeit oder Vibrationen auftreten können.

Für PROFINET-Anwendungen steht beispielsweise der feldkonfektionierbare PROFINET® Schnellkontakt (SK) RJ45 Stecker 180° metall IP20 Kat5 zur Verfügung. Der IP20-Stecker lässt sich werkzeuglos montieren und eignet sich für Übertragungsraten bis 100 Mbit/s. Für robustere Umgebungsbedingungen bietet HELU unter anderem den PROFInet Copper Connector M12 straight Pins 4 Ø1,0-1,6 mm AWG 22-26 in gerader Metallausführung und Schutzart IP67.

Entscheidend ist dabei: Leitung und Steckverbinder sollten nicht unabhängig voneinander ausgewählt werden. Nur wenn beide Komponenten zur Anwendung und zueinander passen, entsteht eine zuverlässige Verbindung.

Abisolieren, Schirm vorbereiten, Adern positionieren und Stecker montieren: Bei der Feldkonfektionierung kommt es auf eine saubere und reproduzierbare Verarbeitung an. Das passende Werkzeug erleichtert die Arbeit und hilft, Montagefehler zu vermeiden. HELU bietet dafür zum Beispiel mit dem HELU-SKABI ein Abisolierwerkzeug, das auf die Verarbeitung entsprechender Industrial-Ethernet-Leitungen ausgelegt ist.

Gerade wenn regelmäßig PROFINET-Verbindungen hergestellt werden, kann dies die Installation vereinfachen und wertvolle Montagezeit sparen.

Eine PROFINET-Verbindung ist immer nur so gut wie das Zusammenspiel ihrer Bestandteile. Deshalb lohnt es sich, Leitung, Steckverbinder und Werkzeug von Anfang an als Gesamtsystem zu betrachten.

Das bietet gleich mehrere Vorteile: Aufeinander abgestimmte Komponenten erleichtern die Auswahl, schaffen die Grundlage für eine sichere Datenübertragung und ermöglichen eine schnelle und wirtschaftliche Installation. Gleichzeitig reduzieren sich Schnittstellen bei Auswahl und Beschaffung.

Auch bei der anschließenden Installation gilt es, einige Grundregeln zu beachten: zulässige Biegeradien einhalten, mechanische Belastungen vermeiden und auf eine fachgerechte Leitungsführung und Schirmung achten. Vor der Inbetriebnahme sollte schließlich geprüft werden, ob alle Verbindungen korrekt ausgeführt wurden und die Kommunikation wie vorgesehen funktioniert.

PROFINET aus einer Hand

Von der passenden Leitung über den Steckverbinder bis zum Werkzeug für die Montage: Bei HELU erhalten Sie die Komponenten für Ihre PROFINET-Verkabelung aus einer Hand. Das vereinfacht Auswahl und Beschaffung und sorgt dafür, dass alle Bestandteile optimal zusammenspielen.
