Các sản phẩm cáp HELUKABEL cho ứng dụng nối đất

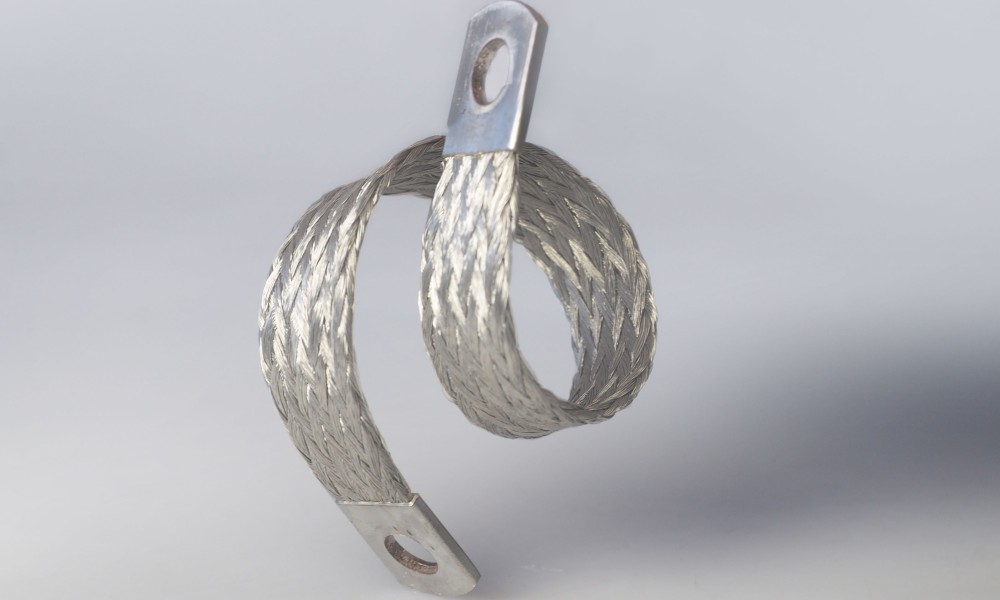

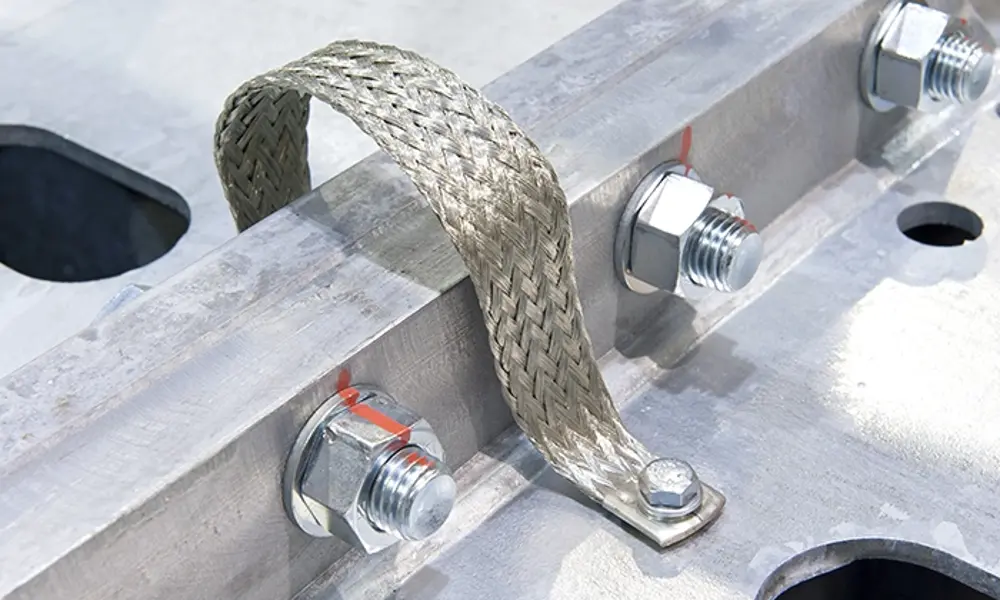

Dây earthing strap được thiết kế chuyên biệt để loại bỏ nhiễu điện từ (EMC) trong các ứng dụng công nghiệp. Sản phẩm được làm từ đồng mạ thiếc, có khả năng dẫn điện vượt trội và bền bỉ trong môi trường khắc nghiệt. Các đầu nối được chế tạo từ đầu cốt không mối hàn, đảm bảo độ bền cơ học cao và kết nối ổn định.

Thông số kỹ thuật nổi bật:

• Độ dày sợi đơn: 0.2 mm
• Nhiệt độ hoạt động: từ -20°C đến +125°C
• Kết nối dạng tròn giúp tăng khả năng tiếp xúc và giảm điện trở.

Ứng dụng:

Dây tiếp địa EMC được sử dụng rộng rãi trong các lĩnh vực:

• Ngành công nghiệp ô tô
• Robot và tự động hóa
• Thiết kế tủ điều khiển

Lưu ý: Sản phẩm có thể được tùy chỉnh độ dài và kích thước theo yêu cầu cụ thể của khách hàng.

💡Thông tin kỹ thuật: Nối đất/tiếp địa là gì? Khám phá các loại dây nối đất

Dây đồng bện được thiết kế với cấu trúc đa sợi, mang lại độ bền cơ học vượt trội và khả năng sử dụng linh hoạt trong các ứng dụng công nghiệp. Sản phẩm đáp ứng tiêu chuẩn DIN VDE 0295, với hai tùy chọn:

• Loại 2: Dây đồng mạ thiếc, kết cấu bện đa sợi.
• Loại 5: Dây đồng mạ thiếc, bện sợi mịn cho độ linh hoạt cao hơn.

Thông số kỹ thuật:

• Bán kính uốn tối thiểu: 6 lần đường kính ngoài khi lắp đặt cố định.
• Dây bện cải thiện các đặc tính cơ học: tăng độ linh hoạt, duy trì đường kính đồng đều và cấu trúc nhỏ gọn.

Ứng dụng:

• Nối đất cho máy móc và thiết bị, bảo vệ chống ăn mòn.
• Cân bằng tiềm năng bảo vệ (CBN - Common Bonding Network) trong các hệ thống dây dẫn vòng, đặc biệt trong ngành công nghiệp ô tô.

Đầu cốt dây ADI có bọc cách điện (ADI Wire End Ferrules) là phụ kiện chuyên dụng giúp bảo vệ đầu dây điện, ngăn ngừa tình trạng tưa sợi và đảm bảo kết nối ổn định. Thiết kế phễu nhựa hình côn giúp dễ dàng luồn dây vào đầu cốt, cải thiện tốc độ và độ chính xác khi lắp đặt.

Đặc điểm nổi bật:

• Chống tưa sợi dây: Ngăn đầu dây bị tách sợi khi lắp đặt hoặc sử dụng.
• Cổ nhựa cách điện: Làm từ polypropylene, chịu nhiệt lên đến +105°C, tối đa ngắn hạn +120°C.
• Mã màu theo tiêu chuẩn: Phù hợp với các tiêu chuẩn DIN, ZF và Telemecanique, giúp nhận diện kích thước dễ dàng.

Chất liệu:

• Đầu cốt: Đồng mạ thiếc, đảm bảo dẫn điện tốt và chống ăn mòn.
• Cổ cách điện: Polypropylene bền bỉ và chịu nhiệt tốt.

Thông số kỹ thuật:

• Thiết kế theo tiêu chuẩn DIN 46228 với tiết diện dây lên đến 50 mm². Với dây trên 50 mm², kích thước có thể được tùy chỉnh theo yêu cầu.

HELUCHAIN PROFINET 24V POWER PVC/+FE PVC là loại cáp PVC chuyên dụng, đáp ứng tiêu chuẩn PROFINET và được thiết kế đặc biệt để sử dụng trong các hệ thống xích kéo (drag chain) với yêu cầu linh hoạt cao. Sản phẩm phù hợp cho các ứng dụng cần chịu tải động lực thường xuyên, đảm bảo hiệu suất vượt trội và độ bền lâu dài.

Thông số kỹ thuật:

• Nhiệt độ hoạt động:
  • Khi uốn cong: từ 0°C đến +90°C
  • Khi lắp đặt cố định: từ -30°C đến +90°C
• Điện áp danh định: 300/500 V
• Bán kính uốn cong tối thiểu:
  • Khi linh hoạt: 12 lần đường kính cáp
  • Khi cố định: 4 lần đường kính cáp
• Tuổi thọ xích kéo:
  • Khoảng cách di chuyển tối đa: 10 m
  • Tốc độ tối đa: 3 m/s
  • Gia tốc tối đa: 3 m/s²
  • Chu kỳ hoạt động: lên đến 2 triệu lần

Đặc tính nổi bật:

• Không chứa silicone, cadmium, và các chất gây ức chế sơn.
• Chống chịu hầu hết các loại dầu, giúp tăng độ bền trong môi trường công nghiệp.
• Đáp ứng tiêu chuẩn DIN EN 60445 (VDE 0197).

Ứng dụng:

• Sử dụng trong các phòng khô hoặc ẩm (không thích hợp ngoài trời).
• Ngành công nghiệp ô tô: đo lường và hệ thống điều khiển với các chuyển động nâng và uốn cong thường xuyên.
• Các hệ thống máy móc và công cụ.
• Các bộ phận máy móc chuyển động liên tục.
