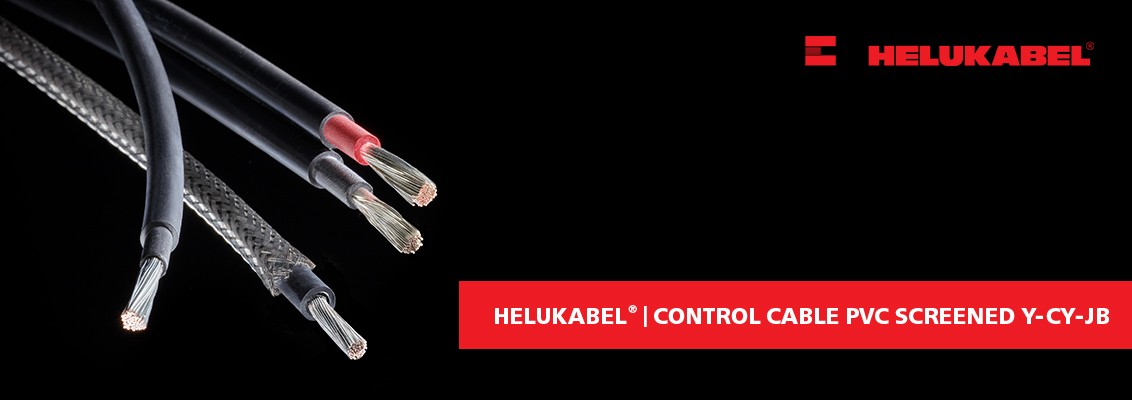

Cáp điều khiển chống nhiễu Y-CY-JB là gì? Cấu tạo và thông số kỹ thuật
Cáp Y-CY-JB là cáp điều khiển chống nhiễu có vỏ PVC trong suốt, lõi đồng mềm (class 5) và lưới chống nhiễu bằng đồng mạ thiếc phủ khoảng 85%, đạt đăng ký VDE Reg-Nr. 7032. Dòng cáp này dùng để truyền tín hiệu và điều khiển máy móc trong nhà xưởng, nơi có nhiều nhiễu điện từ, với nhiệt độ làm việc từ -15°C đến +80°C.
Nội dung bài viết:
1. Tên gọi Y-CY-JB/Y-CY-OB có nghĩa là gì?
Ký hiệu Y-CY-JB mô tả chính cấu tạo của cáp theo quy ước của Đức:
- Y – cách điện lõi bằng PVC
- C – có lớp lưới chống nhiễu bằng đồng (Copper screen)
- Y – vỏ bọc ngoài bằng PVC
- JB – có lõi tiếp địa màu xanh lá–vàng (GN-YE). Phiên bản OB là loại không có lõi tiếp địa.

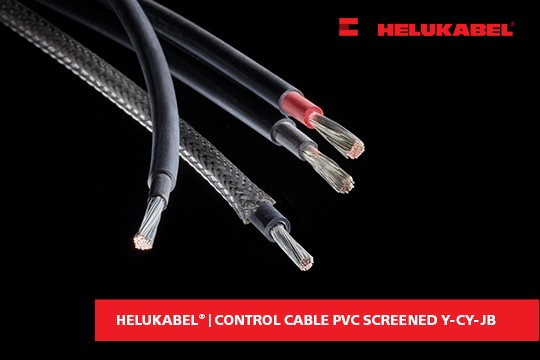

2. Cấu tạo cáp Y-CY-JB
Từ trong ra ngoài, cáp gồm 5 lớp:
- Lõi dẫn điện: đồng trần, sợi nhuyễn theo DIN VDE 0295 cấp 5 / IEC 60228 cấp 5 – mềm, dễ uốn, chịu rung tốt.
- Cách điện: hợp chất PVC loại Z 7225. Lõi được xoắn thành từng lớp với bước xoắn tối ưu; lõi GN-YE nằm ở lớp ngoài (từ 3 lõi trở lên).
- Vỏ bọc trong: PVC – tăng khả năng chịu lực kéo và bảo vệ lõi.

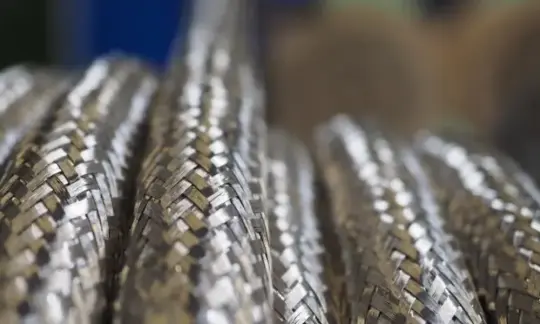

- Lưới chống nhiễu: đồng mạ thiếc, độ phủ khoảng 85%.
- Vỏ bảo vệ bên ngoài: PVC đặc biệt, trong suốt, kháng dầu và hóa chất, có in ký hiệu độ dài (mét).
3. Thông số kỹ thuật cáp Y-CY-JB
| Thông số | Giá trị |
| Nhiệt độ làm việc | -15°C đến +80°C |
| Điện áp danh định U0/U | AC U0/U 300/500 V |
| Điện áp kiểm tra | 4000 V |
| Điện áp đánh thủng tối thiểu | 8000 V |
| Trở kháng tại 30 MHz | ~250 Ω/km |
| Bán kính uốn cong tối thiểu | Lắp linh hoạt: 10 × đường kính ngoài; lắp cố định: 5 × đường kính ngoài |
| Độ phủ lưới chống nhiễu | ~85% |
| Tiêu chuẩn | VDE Reg-Nr. 7032; lõi theo DIN VDE 0295 / IEC 60228 cấp 5 |
| Vật liệu | Không chứa cadimi, silicone và các chất gây hại sơn |
| Số lõi / tiết diện | 2 - 5 lõi, tiết diện 0.5 - 185 mm² |
4. Ưu điểm nổi bật
Cáp điều khiển có lưới chống nhiễu Y-CY-JB sở hữu những điểm nổi bật như sau:
- Chống nhiễu tốt: lưới đồng mạ thiếc phủ ~85% giúp tín hiệu truyền ổn định trong môi trường có biến tần, động cơ.
- Kiểm tra được lớp chống nhiễu bằng mắt: vỏ trong suốt cho phép phát hiện nhanh lưới bị hỏng, đứt mà không cần tháo cáp.
- Độ bền cơ học tốt: vỏ trong PVC tăng lực chịu kéo, lõi clas 5 chịu rung.
- Kháng dầu, hóa chất và an toàn cho dây chuyền sơn (không silicone, không cadimi).
Lưu ý khi sử dụng
Y-CY-JB không phù hợp lắp đặt ngoài trời và chỉ dùng cho ứng dụng linh hoạt ở mức ứng suất cơ học trung bình, chuyển động tự do ít – không dùng cho xích cáp chuyển động liên tục.
Các dòng cáp điều khiển có vỏ trong suốt khác:
Bên cạnh Y-CY-JB, bạn có thể tham khảo thêm các dòng cáp điều khiển có lớp vỏ trong suốt khác như:
5. Câu hỏi thường gặp về cáp Y-CY-JB
Y-CY-JB có thêm lớp lưới đồng mạ thiếc chống nhiễu (~85%) và vỏ trong bằng PVC, giúp tín hiệu không bị nhiễu điện từ. Cáp điều khiển thông thường không có lưới chắn.
JB là loại có lõi tiếp địa xanh lá–vàng; OB là loại không có lõi tiếp địa.
Vỏ trong suốt giúp kỹ thuật viên kiểm tra tình trạng lưới chống nhiễu bằng mắt thường và tăng tính thẩm mỹ cho tủ điện, máy móc.
Không. Y-CY-JB được thiết kế cho lắp đặt trong nhà, nơi khô ráo hoặc ẩm.
Từ -15°C đến +80°C.
