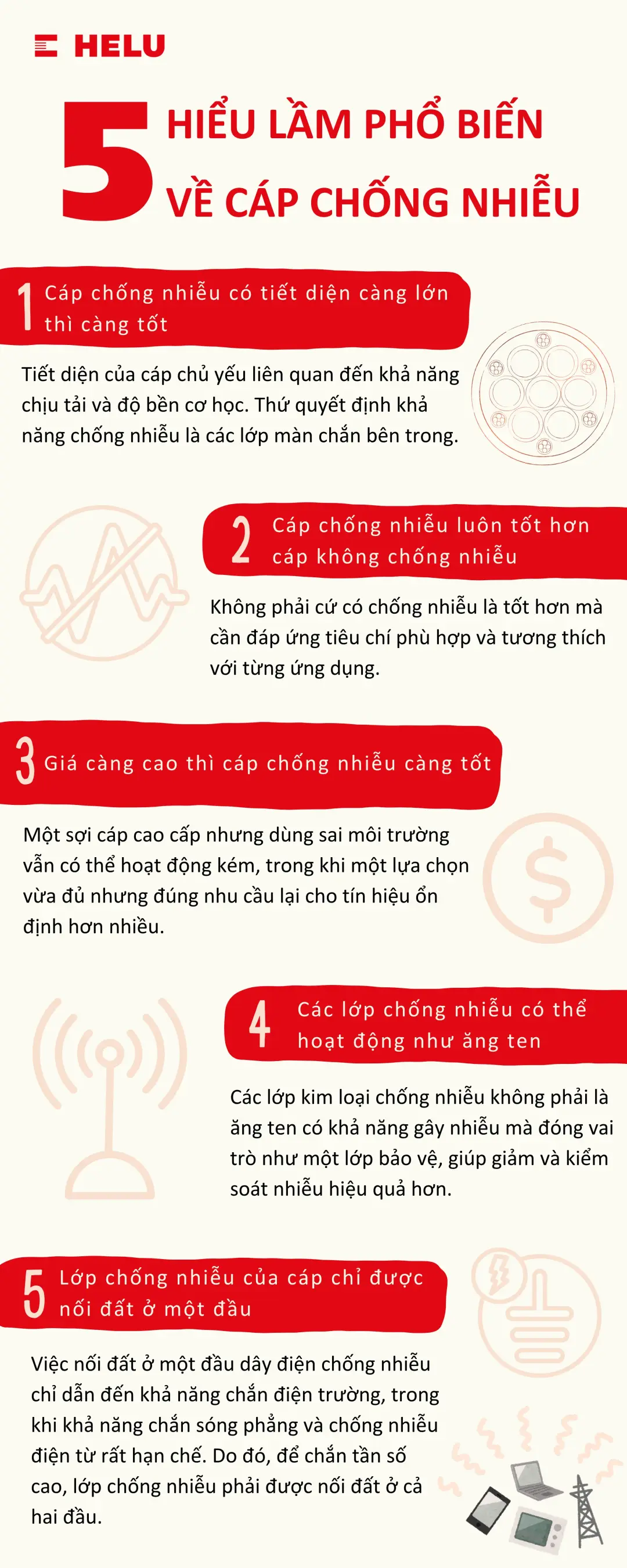

5 hiểu lầm phổ biến về dòng cáp chống nhiễu: Sự thật là gì?

Cáp có tiết diện càng lớn thì chống nhiễu càng tốt nghe có vẻ hợp lý, nhưng thực tế lại không phải vậy. Tiết diện của cáp chủ yếu liên quan đến khả năng chịu tải và độ bền cơ học, chứ không quyết định khả năng chống nhiễu. Thứ thực sự làm nên khác biệt nằm ở các lớp màn chắn bên trong cáp chống nhiễu (screen và shield), lần lượt là lớp lá nhôm (foil) và lớp lưới đồng bện (braid), có nhiệm vụ chặn các tín hiệu nhiễu từ môi trường bên ngoài.

Tuy nhiên, không phải cứ có lớp màn chắn là đủ mà cần đúng loại cho đúng môi trường. Ở môi trường nhiễu vừa phải, lớp foil có thể đã đủ để bảo vệ tín hiệu. Tuy nhiên, khi mức độ nhiễu cao hơn, bạn nên cân nhắc dùng lớp braid hoặc kết hợp cả foil và braid để tăng hiệu quả che chắn chống nhiễu cho cáp.

Vì vậy, khả năng chống nhiễu không nằm ở kích thước của cáp mà nằm ở cách bạn chọn và bảo vệ tín hiệu bên trong. Một sợi cáp dày nhưng không có lớp bảo vệ phù hợp vẫn có thể bị nhiễu như thường, trong khi một sợi cáp mảnh hơn nhưng được trang bị lớp màn chắn đúng cách lại giữ tín hiệu ổn định hơn nhiều.

Trong thực tế, phần lớn hệ thống như văn phòng, trường học, nhà ở… vẫn hoạt động ổn định với cáp không chống nhiễu (U/UTP). Loại này dễ thi công, chi phí hợp lý và đã được kiểm chứng qua thời gian. Quan trọng hơn, nếu môi trường không có nhiễu đáng kể, việc sử dụng cáp chống nhiễu điện từ không mang lại lợi ích rõ rệt, thậm chí còn làm tăng chi phí và độ phức tạp trong lắp đặt mà không cần thiết.

Dây cáp chống nhiễu chỉ thực sự cần thiết khi môi trường của bạn đòi hỏi điều đó, chẳng hạn như có nhiễu điện từ mạnh (EMI/RFI), đi dây ngoài trời hoặc môi trường khắc nghiệt, hệ thống sinh nhiệt cao (PoE dày đặc) hoặc truyền 10G ở khoảng cách dài, và quan trọng là bạn có thể nối đất đúng cách. Nếu không, một sợi dây chống nhiễu lắp đặt sai còn có thể gây vấn đề nhiều hơn là không dùng cáp chống nhiễu ngay từ đầu. Chính vì vậy, không phải cứ có chống nhiễu là tốt hơn mà cần có tiêu chí lựa chọn để dùng đúng lúc, đúng chỗ.

Giá cao thường đi kèm vật liệu tốt hơn, tiêu chuẩn sản xuất cao hơn và độ bền lâu dài, nhưng điều đó không tự động đồng nghĩa với khả năng tương thích mọi hệ thống. Hiệu quả chống nhiễu phụ thuộc vào việc bạn chọn đúng loại lớp chống nhiễu, mức độ bao phủ, cấu trúc cáp và đặc biệt là cách lắp đặt, nối đất.

Một sợi cáp cao cấp nhưng dùng sai môi trường vẫn có thể hoạt động kém, trong khi một lựa chọn vừa đủ nhưng đúng nhu cầu lại cho tín hiệu ổn định hơn nhiều. Như vậy, có thể nói, điều quan trọng không phải là bạn trả bao nhiêu mà là bạn hiểu hệ thống của mình cần gì để đáp ứng cho phù hợp.

Có một quan niệm sai lầm phổ biến rằng, các lớp màn chắn của dây cáp chống nhiễu có thể hoạt động như ăng ten vì chúng là những đoạn kim loại dài. Điều này dẫn đến nỗi lo là các lớp chống nhiễu này có thể "hút" các tín hiệu trong môi trường hoặc phát ra các tín hiệu xuất hiện trên các cặp dây xoắn.

Trên thực tế, các lớp chống nhiễu cũng như các cặp dây xoắn cân bằng bằng đồng trong cáp UTP đều hoạt động như một ăng ten ở một mức độ nào đó. Sự khác biệt là, nhiễu truyền vào các lớp chống nhiễu thực tế nhỏ hơn từ 100 đến 1.000 lần so với nhiễu truyền vào một cặp dây xoắn không được bọc chống nhiễu trong cùng môi trường. Điều này là do trở kháng chế độ chung được xác định rõ ràng và được kiểm soát của các cặp dây bên trong với mặt phẳng tiếp đất, nhờ vào các lớp chống nhiễu.

Từ đó có thể khẳng định rằng, các lớp kim loại chống nhiễu không phải là ăng ten có khả năng gây nhiễu mà đóng vai trò như một lớp bảo vệ, giúp giảm và kiểm soát nhiễu hiệu quả hơn.

Khi có một sợi cáp chống nhiễu kết nối hai thiết bị, các kỹ sư luôn được hướng dẫn rằng lớp màn chắn chỉ nên được nối với khung máy hoặc nối đất ở một đầu. Lý do phổ biến nhất được đưa ra là để tránh vòng lặp nối đất. Cáp được dẫn đi trên quãng đường dài sẽ đi qua các điện thế nối đất khác nhau. Sự khác biệt về điện thế nối đất này sẽ tạo ra dòng điện nhiễu trong lớp bọc chắn cáp. Việc nối đất ở một đầu dây điện chống nhiễu chỉ dẫn đến khả năng chắn điện trường, trong khi khả năng chắn sóng phẳng và chống nhiễu điện từ rất hạn chế. Do đó, để chắn tần số cao, lớp chống nhiễu phải được nối đất ở cả hai đầu.

Để lớp màn chắn của cáp chống nhiễu có hiệu quả khi được nối đất ở cả hai đầu, trước tiên cần phải tránh sử dụng lớp màn chắn làm đường dẫn trở về. Dòng điện công suất cao và/hoặc dòng điện tần số vô tuyến (RF) nên được dẫn trên các dây dẫn trở về riêng biệt và chuyên dụng, được cách ly khỏi khung máy. Nếu dòng nhiễu trên lớp màn chắn là dòng điện một chiều (DC) hoặc ở tần số nguồn, thì việc kết nối đất điện dung RF với vỏ thiết bị sẽ làm giảm dòng điện RF nhưng lại tạo ra trở kháng cao đối với các tần số thấp và tránh được hiện tượng vòng lặp nối đất ở tần số âm thanh. Một cách tiếp cận khác là sử dụng bộ thu và tín hiệu vi sai. Trong trường hợp này, điện áp cảm ứng trong các dây dẫn trung tâm là điện áp chế độ chung và sẽ được giảm bớt nhờ tỷ lệ loại bỏ chế độ chung (CMRR) của bộ thu.

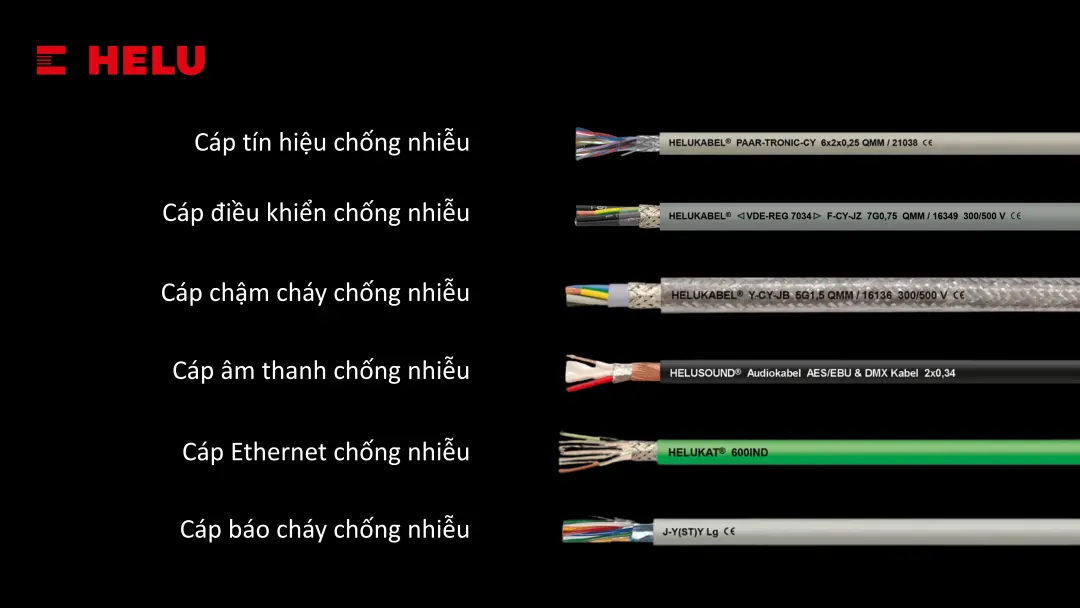

Danh mục cáp chống nhiễu của HELU được thiết kế đa dạng để đáp ứng nhiều nhu cầu truyền dẫn trong ứng dụng công nghiệp lẫn dân dụng. Chúng tôi cung cấp đầy đủ các dòng cáp tín hiệu chống nhiễu, cáp điều khiển chống nhiễu, cáp chậm cháy chống nhiễu, cáp âm thanh chống nhiễu, cáp Ethernet chống nhiễu, cáp báo cháy chống nhiễu…

Nhìn chung, mỗi dòng cáp chống nhiễu của HELU đều được tối ưu về mặt cấu trúc thông qua các lớp chống nhiễu để phù hợp với từng ứng dụng cụ thể, vừa đáp ứng nhu cầu chống nhiễu vừa đảm bảo độ tin cậy lâu dài cho toàn bộ hệ thống.

Nếu bạn đang tìm kiếm các dòng cáp chống nhiễu cho hệ thống của mình, đừng ngần ngại liên hệ với đội ngũ kỹ sư của HELU Việt Nam để được tư vấn và tìm ra giải pháp phù hợp!
