HELUTOP® HT-Clean: ốc siết cáp inox thiết kế vệ sinh cho ngành thực phẩm, dược phẩm

HELUTOP® HT-Clean là ốc siết cáp inox của HELU dành cho những nơi có yêu cầu vệ sinh cao như ngành F&B, ngành dược và phòng sạch (cleanroom). Bề mặt inox nhẵn, không lộ ren giúp vi sinh vật khó bám và việc vệ sinh nhanh hơn. Ốc đạt cấp bảo vệ IP 69 và IP 68 - 5 bar, chịu được rửa bằng hơi nước áp lực cao và hóa chất tẩy rửa. HT-Clean có các cỡ ren hệ mét từ M12 đến M25 và có thêm phiên bản chống nhiễu HELUTOP® HT-Clean-EMV . Nếu bạn đang tìm hiểu chung về các loại ốc siết cáp inox, cách chọn mác thép và cấp IP, xem bài hướng dẫn riêng.

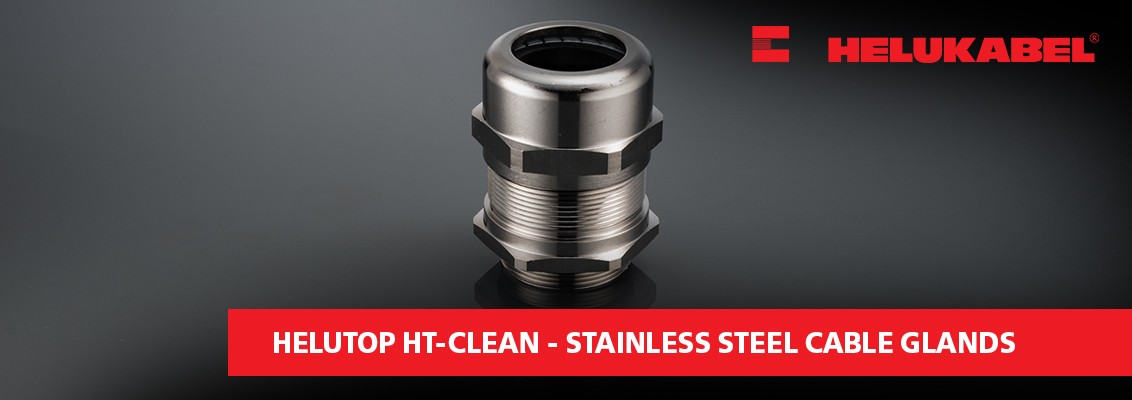

HELUTOP® HT-Clean - ỐC SIẾT CÁP TỪ THÉP KHÔNG GỈ

1. Cấu tạo và vật liệu của HELUTOP® HT-Clean

Mỗi bộ phận của HT-Clean được chọn vật liệu để chịu được quy trình vệ sinh của ngành thực phẩm. Bộ giảm lực căng được tách riêng khỏi gioăng làm kín, nên cáp vừa được giữ chắc vừa được bịt kín ổn định.

Bộ phậnVật liệu
Thân ốc và nắp chụp
Thép không gỉ 1.4305 (AISI 303)
Bộ giảm lực căng
Nhựa POM
Gioăng làm kín
Nhựa EPDM
Đai ốc khóa
Đi kèm khi giao hàng
Ốc siết cáp thép không gỉ HELUTOP® HT-Clean
Ốc siết cáp thép không gỉ HELUTOP® HT-Clean

2. Thông số kỹ thuật của HELUTOP® HT-Clean

Thông số
Giá trị
Cấp bảo vệ
IP 69 / IP 68 - 5 bar
Nhiệt độ làm việc
−20 °C đến +100 °C
Nhiệt độ ngắn hạn
−40 °C đến +150 °C
Hệ renRen hệ mét M12, M16, M20, M25
Dải kẹp cápTừ 3 mm (M12) đến 17 mm (M25)
Phiên bản EMC
HELUTOP® HT-Clean-EMV , cỡ M16 đến M25

IP68 nghĩa là chống bụi hoàn toàn và chịu được ngâm nước. Mức 5 bar tương đương áp lực nước ở độ sâu 50 m trong 30 phút.

Data sheet của ốc siết cáp inox HELUTOP® HT-Clean

3. Thiết kế vệ sinh của HELUTOP® HT-Clean

Trong nhà máy thực phẩm, khe ren và góc cạnh trên ốc siết cáp thông thường là nơi cặn bẩn và vi sinh vật dễ tích tụ. HELUTOP®-HT-Clean được thiết kế để loại bỏ những chỗ này.

Đặc điểmLợi ích khi sử dụng
Bề mặt inox nhẵn
Vi sinh vật khó bám, vệ sinh nhanh và ít tốn chi phí hơn
Không lộ ren ra ngoài
Không còn khe ren giữ cặn bẩn sau khi vệ sinh
Chịu rửa hơi nước áp lực cao
Dùng được với quy trình vệ sinh máy hằng ngày trong nhà máy thực phẩm
Chịu hóa chất tẩy rửa
Không bị ăn mòn hay xuống cấp khi tiếp xúc chất vệ sinh, khử trùng
Độ kín cao
Nước và cặn bẩn không lọt vào thiết bị
Bộ giảm lực căng tách khỏi gioăng
Giữ cáp chắc chắn mà không làm giảm độ kín

4. Ứng dụng của HELUTOP® HT-Clean

HELUTOP®HT-Clean phù hợp cho mọi vị trí cáp đi vào thiết bị trong khu vực sản xuất cần vệ sinh thường xuyên:

  • Chế biến sữa và các sản phẩm từ thịt
  • Máy đóng gói thực phẩm
  • Sản xuất đồ uống
  • Dược phẩm
  • Phòng sạch
  • Công nghệ sinh học
  • Công nghiệp hóa chất

Với động cơ, cảm biến hay bộ điều khiển dùng cáp có lớp chống nhiễu trong các khu vực này, hãy chọn phiên bản HELUTOP® HT-Clean-EMV để vừa đảm bảo vệ sinh vừa tiếp đất được lớp chống nhiễu.

Danh mục cáp và phụ kiện đạt chuẩn ECOLAB® cho ngành F&B

HELUTOP HT-Clean phù hợp với khu vực tiếp xúc trực tiếp với thực phẩm trong nhà máy F&B
HELUTOP HT-Clean phù hợp với khu vực tiếp xúc trực tiếp với thực phẩm trong nhà máy F&B

5. Kích thước HELUTOP® HT-Clean (ren hệ Mét)

HELUTOP HT-Clean chỉ có ren hệ mét, gồm 4 cỡ từ M12 đến M25. Chọn cỡ theo đường kính ngoài của cáp, ưu tiên cỡ mà cáp nằm gần giữa dải kẹp.

Cỡ ren
Dải kẹp cáp (mm)
Chiều dài ren (mm)
Cỡ cờ lê (mm)
Lực siết nắp chụp (Nm)
Lực siết đai ốc khóa (Nm)
M12x1,5
3,0 đến 6,5
6,0
14
2,5
6
M16x1,5
5,0 đến 10,0
7,0
18
4
9
M20x1,5
6,0 đến 12,0
10,0
22
5
12
M25x1,5
12,0 đến 17,0
14,0
28
6
14

Phiên bản HELUTOP® HT-Clean-EMV có các cỡ M16, M20 và M25 với cùng dải kẹp cáp, thân cao hơn khoảng 5 đến 8 mm.

Lưu ý khi lắp đặt ốc siết cáp thép HELUTOP®-HT-Clean

Sản phẩm được giao kèm đai ốc khóa và có thể lắp bằng cờ lê ống thông dụng. Khi cần siết từ phía ngoài vỏ thiết bị, hãy dùng dụng cụ siết chuyên dụng theo từng cỡ mà HELU cung cấp. Siết đúng lực theo bảng trên để đạt độ kín IP68 và IP69 5 bar.

6. HELUTOP®-HT-Clean và các dòng inox khác của HELU

Ngoài HELUTOP®-HT-Clean, HELU còn hai dòng ốc siết cáp inox khác cùng dùng thép không gỉ AISI 303: HSK-INOX cho môi trường ăn mòn chung (có cả ren PG7 đến PG48) và HELUTOP® HT-E cho tải nặng. Chọn HT-Clean khi vệ sinh là yêu cầu hàng đầu. Bảng so sánh đầy đủ ba dòng, cách chọn mác inox 303, 304, 316L và cấp IP có trong bài ốc siết cáp inox.

Ốc siết cáp thép không gỉ HELUTOP® HT-E
Ốc siết cáp thép không gỉ HELUTOP® HT-E

Cần tư vấn chọn cỡ hoặc nhận báo giá HELUTOP® HT-Clean?

Hãy gửi cho HELU Việt Nam loại cáp, đường kính ngoài và quy trình vệ sinh tại nhà máy. Đội ngũ kỹ thuật sẽ đề xuất mã sản phẩm phù hợp qua form liên hệ hoặc Zalo.

7. Câu hỏi thường gặp về HELUTOP® HT-Clean

Không. HELUTOP®-HT-Clean làm từ thép không gỉ 1.4305, tức AISI 303. Đây là loại inox dễ gia công cơ khí, phù hợp cho chi tiết có ren như ốc siết cáp, và đã được kiểm chứng cho môi trường thực phẩm.

Không. HELUTOP®-HT-Clean chỉ có ren hệ mét M12, M16, M20 và M25. Nếu cần ốc inox ren PG , hãy dùng dòng HSK-INOX có đủ cỡ từ PG7 đến PG48.

Có. ốc siết cáp thép không gỉ HELUTOP®-HT-Clean đạt IP 69 / IP 68 - 5 bar, chịu được tia nước nóng áp lực cao và hơi nước khi vệ sinh máy, đồng thời chịu nhiệt ngắn hạn đến +150 °C.

Khi cáp có lớp chống nhiễu cần tiếp đất, ví dụ cáp động cơ nối biến tần trong dây chuyền thực phẩm. HELUTOP®-HT-Clean-EMV giữ nguyên thiết kế vệ sinh và thêm chức năng tiếp đất lớp chống nhiễu.

Nếu vẫn còn băn khoăn, đừng quên liên hệ ngay đội ngũ kỹ sư của HELU Việt Nam để được giải đáp chi tiết.
