Hướng dẫn chọn xích cáp online với HELUCHAIN Configurator

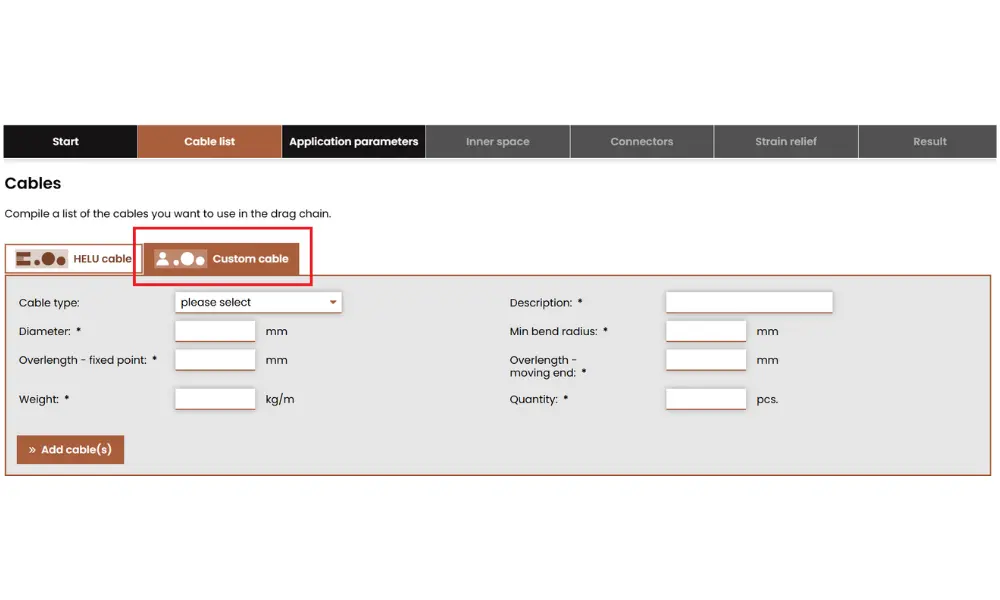

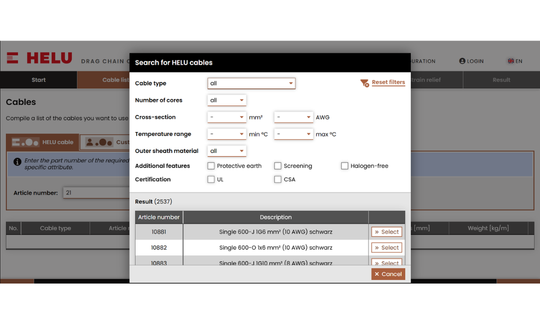

2.2 Cáp custom (Tab Custom Cable)

Nếu danh mục cáp tiêu chuẩn của HELU chưa đáp ứng được nhu cầu cho ứng dụng của bạn, bạn có thể sử dụng tab này để nhập các thông số cáp mà bạn mong muốn:

• Chọn loại cáp
• Nhập mô tả cụ thể về loại cáp custom
• Đường kính (mm): Nằm trong khoảng từ 3 mm đến 100 mm
• Bán kính uốn cong tối thiểu (mm): Không được lớn hơn 10,000 mm
• Khối lượng (kg/m): Không được lớn hơn 100 kg/m

2.3 Các thông số cần biết khi nhập thông số cáp

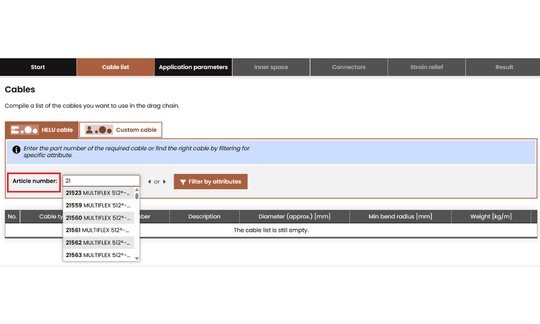

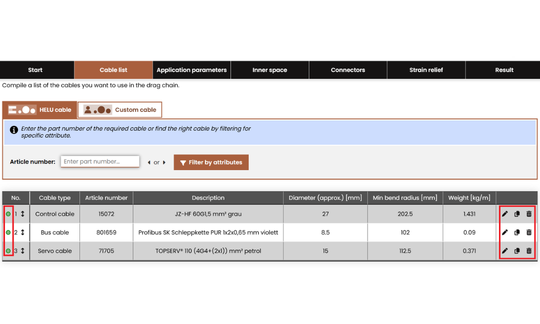

Dù lựa chọn cáp tiêu chuẩn hay custom, bạn cần nhập thêm ba giá trị bắt buộc rồi bấm Add cable(s):

• Overlength – fixed point: chiều dài cáp dư ra ngoài xích ở đầu cố định (mm). Thông số này không được lớn hơn 100,000 mm.
• Overlength – moving end: chiều dài dư ở đầu di động (mm). Thông số này không được lơn hơn 100,000 mm.
• Quantity: số sợi (tối đa 100).

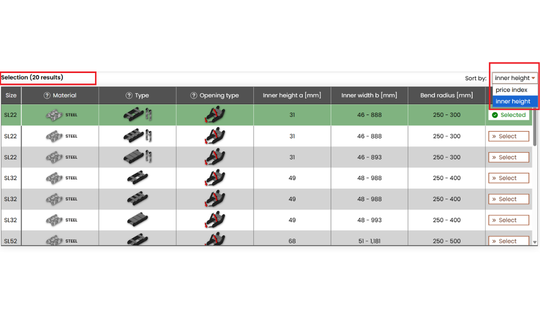

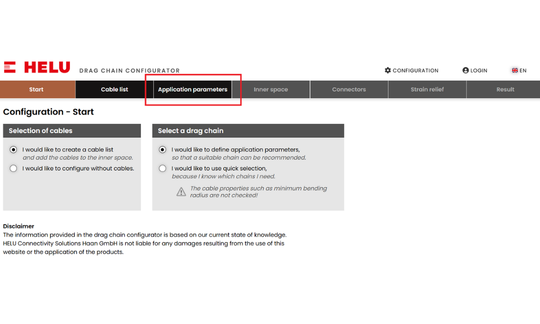

Ở bước này, bạn mô tả cách xích sẽ chuyển động trên máy để công cụ lọc ra những dòng xích dẫn cáp đáp ứng được hành trình, tốc độ và không gian lắp đặt.

3.1 Bước 3a – Application parameters: để công cụ gợi ý xích dẫn cáp

Phần đầu trang có ba trường chính, kèm hình minh họa thay đổi theo kiểu lắp:

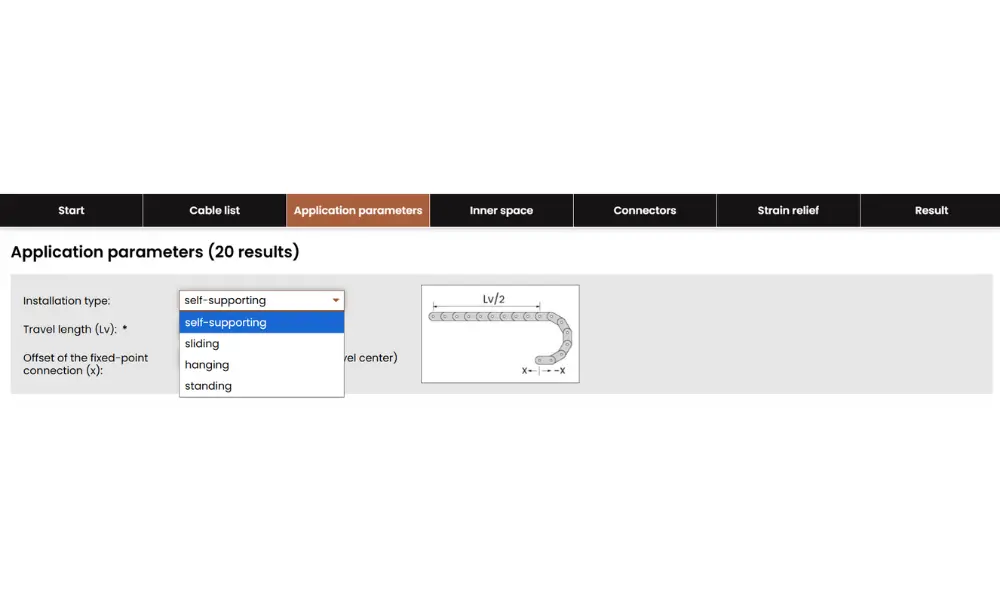

• Kiểu lắp đặt (Installation type): self-supporting (tự đỡ – xích nằm ngang, phần trên không võng), sliding (trượt – phần trên trượt lên phần dưới, cho hành trình dài), hanging (treo – chuyển động theo phương đứng, vòng uốn ở dưới), standing (đứng – chuyển động theo phương đứng, vòng uốn ở trên).
• Travel length (Lv): hành trình di chuyển, bắt buộc (mm).
• Offset of the fixed-point connection (x): độ lệch của điểm cố định so với tâm hành trình (mm), bỏ trống nếu điểm cố định nằm giữa.

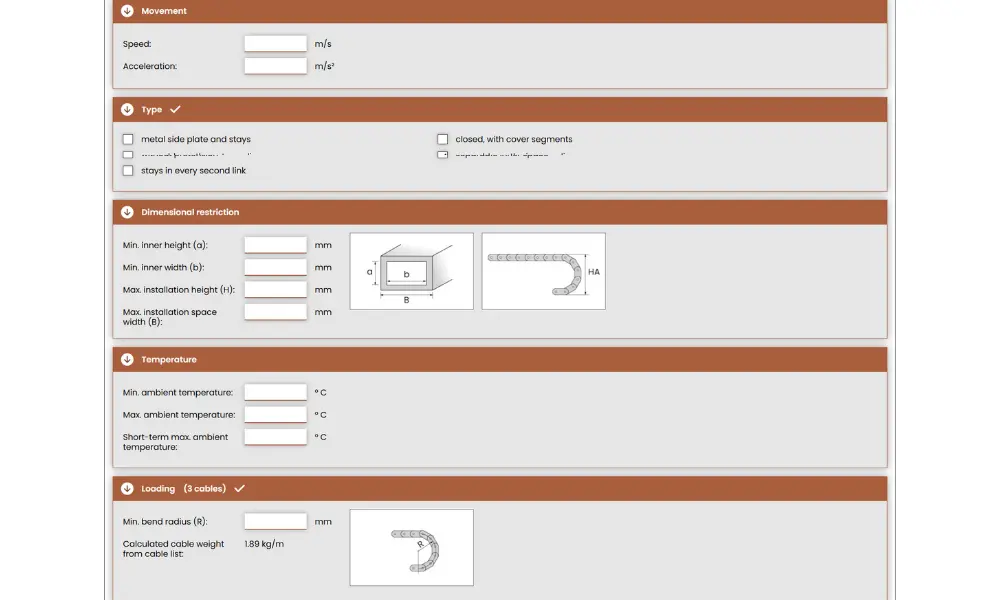

Năm nhóm thông số mở rộng giúp thu hẹp kết quả:

1. Thông số về chuyển động (Movement): tốc độ (m/s), gia tốc (m/s²).
2. Loại xích cáp (Type): xích có tấm bên và thanh ngang bằng kim loại (metal side plate and stays); xích kín có nắp che (closed, with cover segments); mở được ở bán kính ngoài (openable on the outer radius); mở được ở bán kính trong (openable on the inner radius); không có ứng suất trước (without pretension); lòng xích chia ngăn được (separable inner space); thanh ngang ở mỗi mắt thứ hai (stays in every second link).
3. Thông số về kích thước (Dimensional restriction): chiều cao lòng xích tối thiểu (a), chiều rộng lòng xích tối thiểu (b), chiều cao lắp đặt tối đa (H), chiều rộng không gian lắp đặt tối đa (B).
4. Nhiệt độ (Temperature): nhiệt độ môi trường tối thiểu, tối đa và nhiệt độ ngắn hạn tối đa
5. Loading: Từ danh sách cáp đã chọn ở Bước 2, bán kính uốn cong tối thiểu R; khối lượng cáp trên mét được tính tự động từ danh sách cáp.

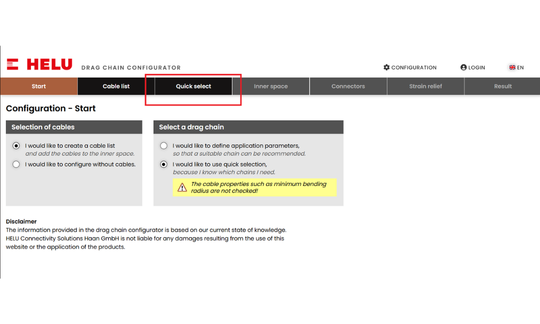

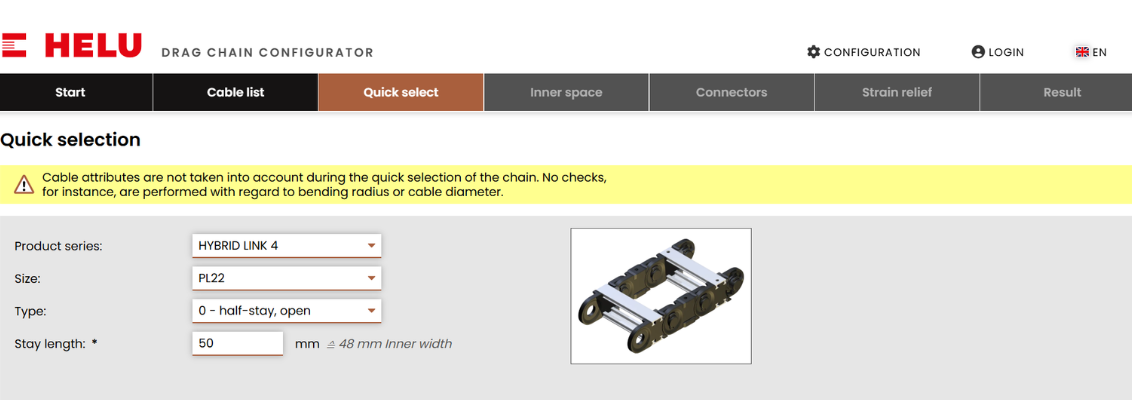

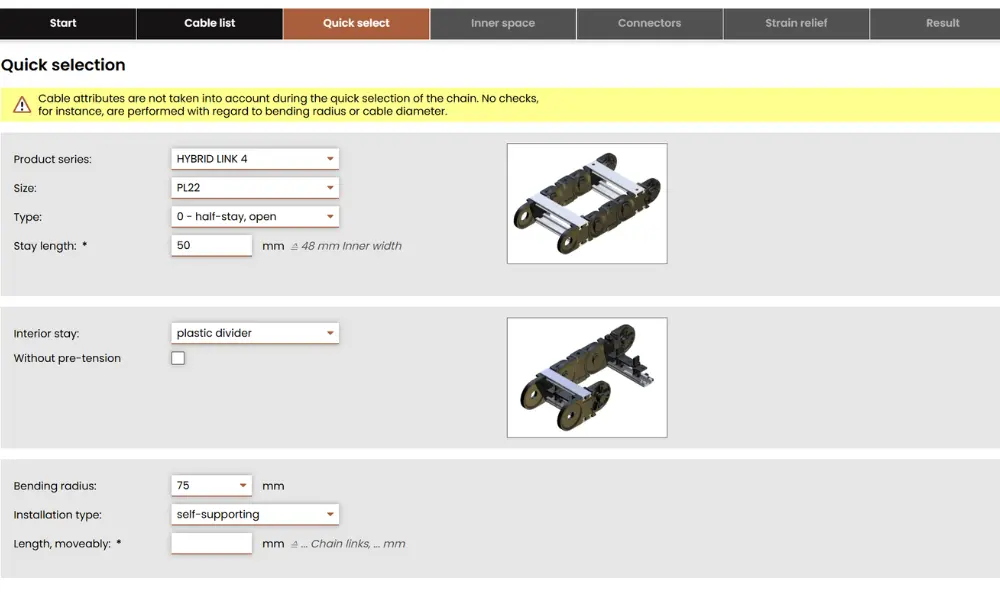

3.2 Bước 3b – Quick select: tự chọn mã xích dẫn cáp

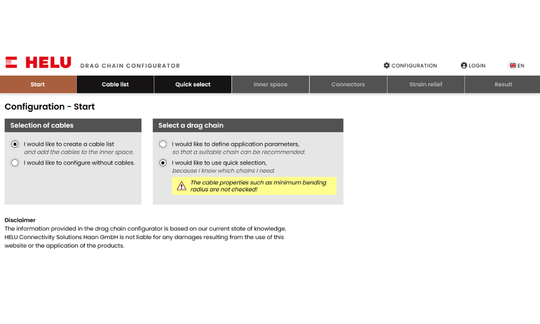

Nếu đã biết mình cần dòng và kích cỡ xích nào, Quick select giúp bạn bỏ qua phần tính toán và chọn trực tiếp mã xích.

• Chọn Product series (dòng xích nhựa, hybrid hay thép) → Size → Type → chiều rộng hoặc tùy chọn riêng của dòng.
• Tick Without pre-tension nếu cần xích không có ứng suất trước.
• Chọn Bending radius và Installation type (self-supporting hoặc standing).
• Nhập Length, moveably (chiều dài xích). Công cụ tự làm tròn theo số mắt, ví dụ 1,500 mm với KL30 thành 43 mắt = 1,505 mm.

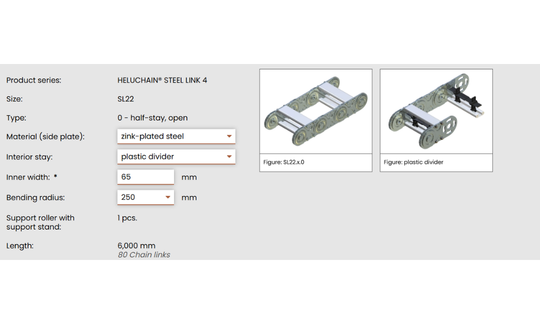

• Với STEEL LINK 4, chọn thêm số con lăn đỡ (0–2).

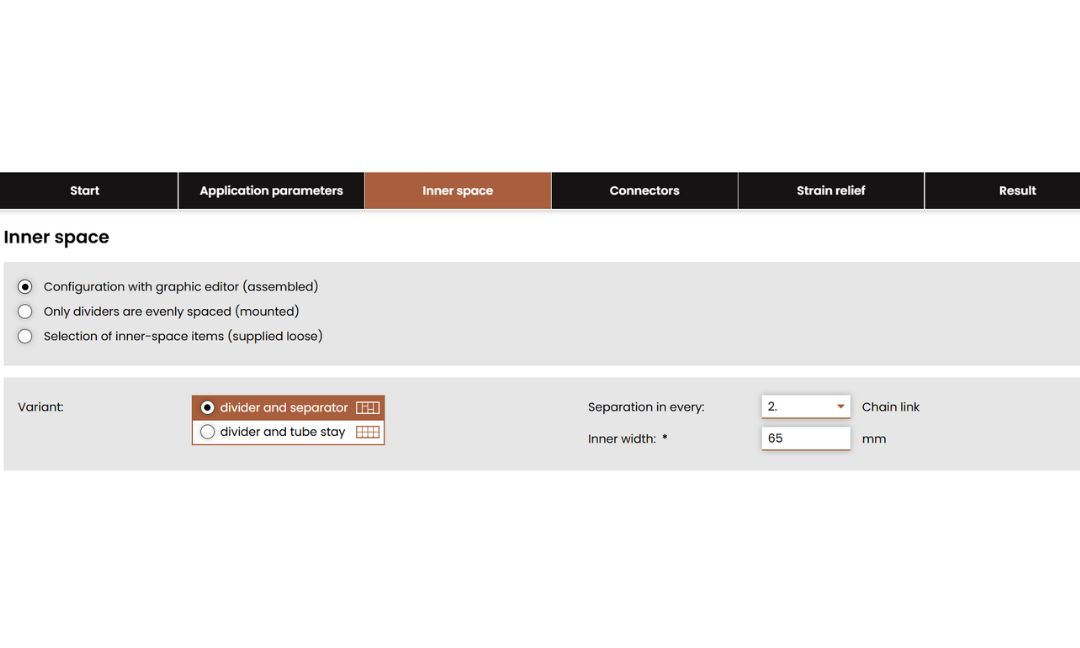

4.2 Phương pháp bố trí lòng xích trên trình chỉnh sửa đồ họa

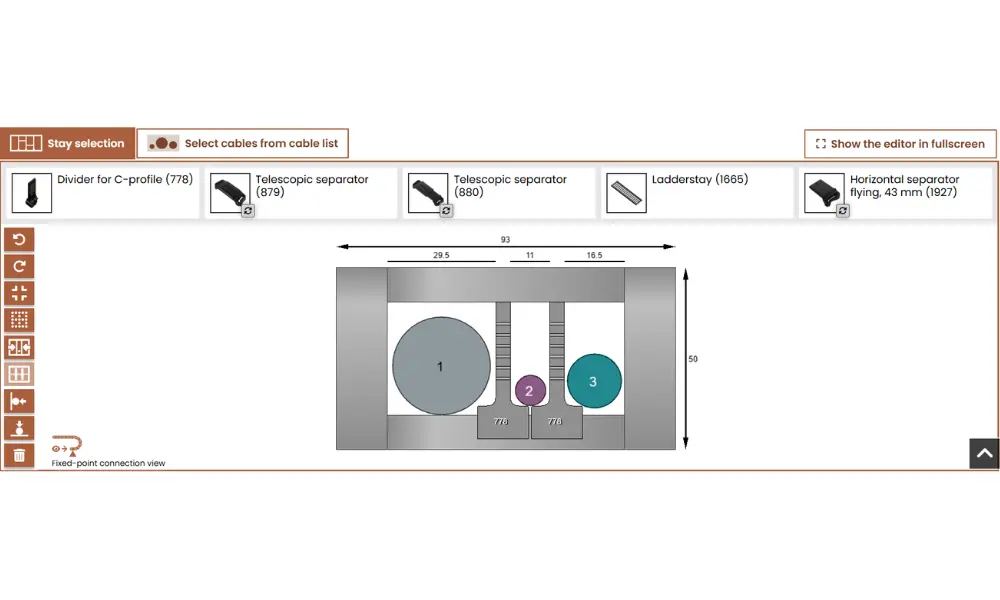

Trong trình chỉnh sửa đồ họa:

• Thẻ Stay selection chứa phụ kiện (vách ngăn…), thẻ Select cables from cable list chứa các cáp đã khai báo. Kéo thả vào mặt cắt xích để đặt vị trí.
• Fill automatically: công cụ tự xếp cáp và vách, hiển thị bản xem trước để bạn Confirm hoặc Cancel.
• Thanh công cụ bên trái: Undo, Restore (làm lại), Reset view, bật/tắt snapping, Arrange evenly (chia đều), Move cables left / Move cables down (dồn cáp sang trái/xuống dưới), Delete.
• Fixed-point connection view: đổi góc nhìn mặt cắt từ đầu cố định; Show the editor in fullscreen để làm việc trên màn hình lớn.

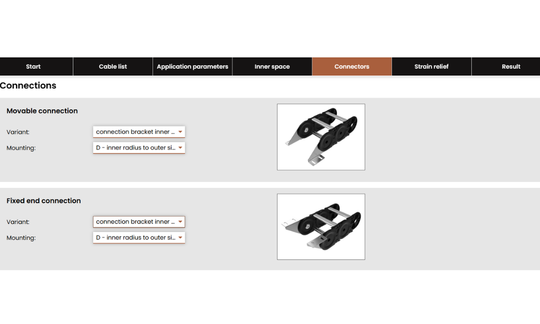

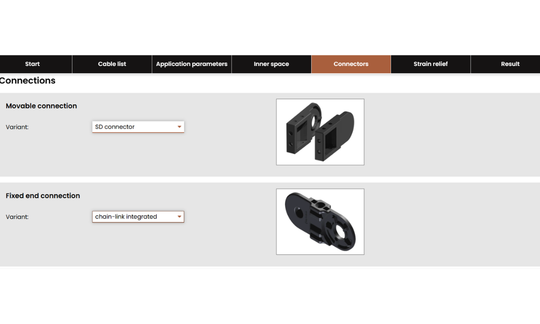

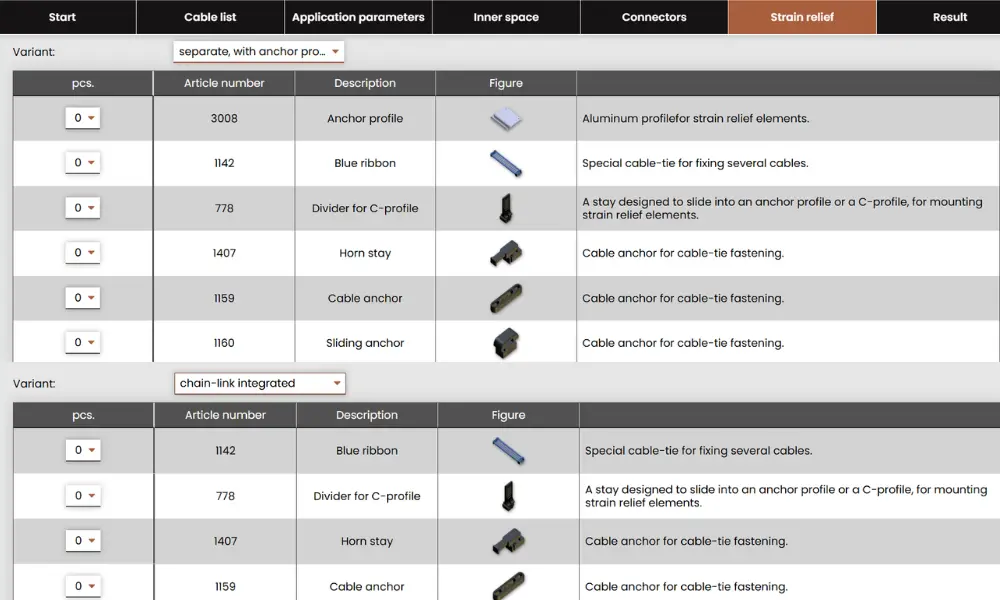

Giảm tải giữ cáp cố định ở hai đầu xích, bảo vệ đầu nối điện khỏi lực kéo và giữ cáp không trượt dọc trong lòng xích suốt vòng đời vận hành.

Với mỗi đầu, bạn chọn một trong hai kiểu rồi nhập số lượng (0 đến10) từng phụ kiện:

• Separate, with anchor profile: lắp thanh neo nhôm ở đầu xích, rồi gắn các chi tiết kẹp như cable anchor, sliding anchor (điểm neo trượt), horn stay và dây buộc blue ribbon. Phù hợp khi có nhiều cáp hoặc cáp khác đường kính.
• Chain-link integrated: chi tiết kẹp (thường là horn stay) gắn thẳng vào mắt xích cuối, không cần thanh neo, gọn hơn.

💡 Lưu ý: phụ kiện và mã thay đổi theo dòng và kích cỡ xích; một số xích nhựa cỡ nhỏ (PLASTIC LINK 1) không có phụ kiện giảm tải. Nếu chưa chắc số lượng, hãy để 0 và ghi chú trong yêu cầu báo giá để HELU tư vấn.

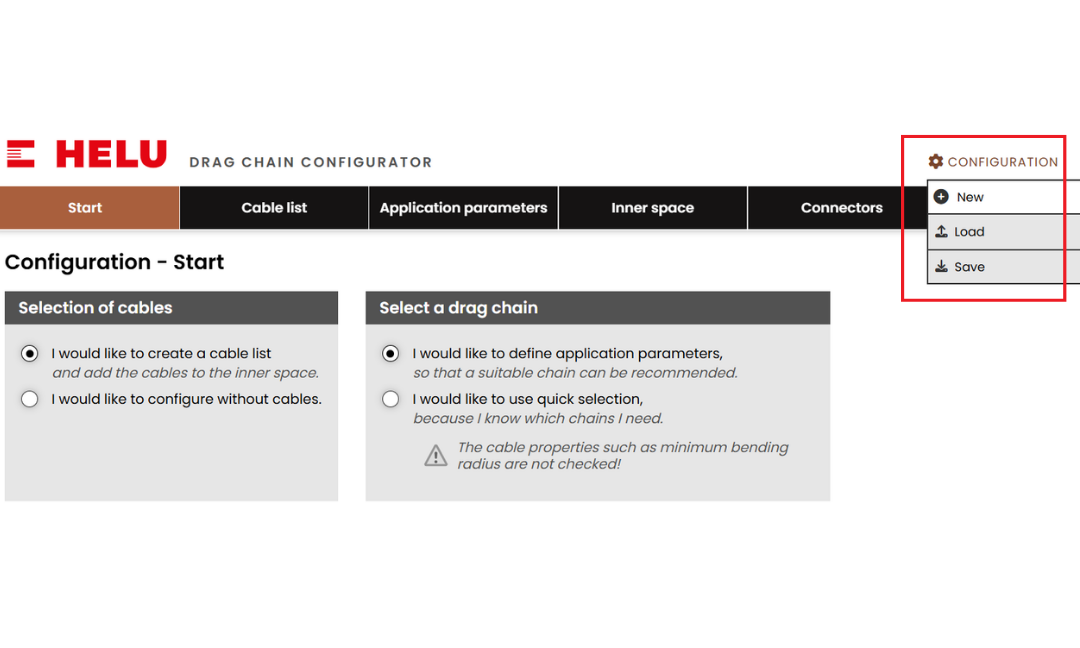

Bước cuối tổng hợp toàn bộ cấu hình thành mã đặt hàng và báo cáo, sẵn sàng để lưu hoặc gửi yêu cầu báo giá.

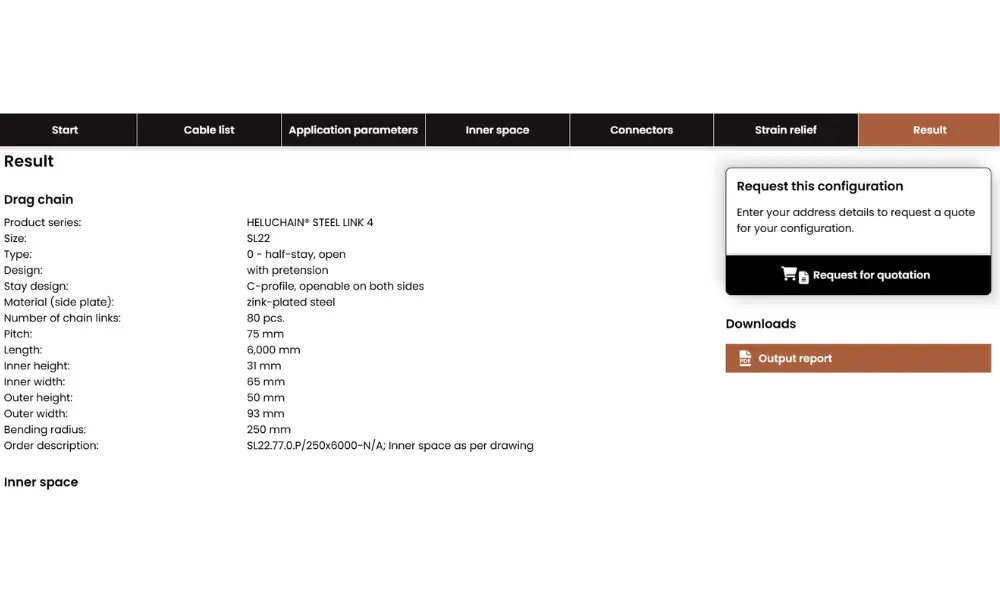

7.1 Kết quả tổng hợp

Trang kết quả tóm tắt những nội dung bạn đã thực hiện trong suốt quá trình cấu hình xích dấn cáp:

• Drag chain: dòng sản phẩm, kích cỡ, kiểu, thiết kế (có/không ứng suất trước), kiểu thanh ngang, số mắt, bước xích, chiều dài, kích thước trong/ngoài, bán kính uốn và mã đặt hàng (ví dụ KL30.050.0/40x1505).
• Inner space, Connector, Strain relief: phương án đã chọn và danh sách phụ kiện kèm mã và số lượng.
• Cables: chiều dài cắt của từng sợi (chiều dài xích + hai đoạn dư), khối lượng cáp trên mét.
• Application parameters và bản vẽ bố trí lòng xích nhìn từ đầu cố định.

7.2 Yêu cầu báo giá

• Output report: tải báo cáo PDF "Chain configuration" và gửi thông tin cấu hình xích cáp đến các bộ phận liên quan.
• Request for quotation: mở form yêu cầu báo giá rồi bấm Send; cấu hình được gửi kèm cho HELU. Bộ phận Kỹ thuật của HELU sẽ liên hệ trong thời gian sớm nhất.

Tham khảo file báo cáo mẫu khi hoàn thành cấu hình xích cáp
