Cách chọn cáp điều khiển JZ-500 phù hợp: PVC, PUR, HMH, COLD, BLACK hay ORANGE?
Cùng là cáp điều khiển JZ-500 300/500V, nhưng phiên bản vỏ PVC xám, PVC đen, PVC cam, PVC COLD, PUR hay không halogen (HMH) sẽ phù hợp với những môi trường rất khác nhau. Chọn sai phiên bản có thể khiến vỏ cáp lão hóa sớm ngoài nắng, nứt do dầu, hoặc không đạt yêu cầu an toàn cháy của công trình. Bài viết này giúp bạn chọn đúng loại JZ-500 chỉ trong vài bước.
Nội dung bài viết:
1. Cáp điều khiển JZ-500 là gì?
JZ-500 là dòng cáp điều khiển và kết nối mềm của HELU, điện áp danh định 300/500V, lõi đồng bện sợi mảnh theo DIN VDE 0295 Class 5. Cáp không có lớp chống nhiễu, dùng cho ứng dụng có ứng suất cơ học trung bình và chuyển động tự do: máy công cụ, dây chuyền lắp ráp, băng tải, tủ điện.
Nếu bạn muốn tìm hiểu vì sao JZ-500 được dùng rộng rãi, xem bài 7 ưu điểm nổi bật của cáp điều khiển JZ-500 .
2. Phân biệt dây điều khiển JZ-500 và OZ-500
JZ-500 và OZ-500 cùng cấu tạo, chỉ khác ở lõi tiếp địa:
- JZ-500 có lõi bảo vệ màu xanh lá – vàng (GN-YE). Ký hiệu "G" trong mã, ví dụ JZ-500 4G1.5 = 4 lõi, trong đó 1 lõi tiếp địa, tiết diện 1.5 mm².
- OZ-500 không có lõi bảo vệ. Ký hiệu "x", ví dụ OZ-500 4x1.5 = 4 lõi tín hiệu, tiết diện 1.5 mm².
Các lõi có màu đen và in số trắng, giúp đấu nối nhanh và hạn chế nhầm lẫn khi đi dây tủ điện.
3. So sánh 6 phiên bản dây cáp điều khiển JZ-500
| Phiên bản | Vỏ bọc | Nhiệt độ khi uốn linh hoạt | Bán kính uốn cong (x đường kính ngoài) | Ngoài trời | Số lõi | Tiết diện (mm²) | Thế mạnh | Datasheet |
| JZ-500 | PVC xám | -15 đến +80°C | 7.5 | Không | 2–100 | 0.5 - 185 | Dải sản phẩm rộng nhất, kinh tế | 10001 |
| JZ-500-BLACK | PVC đen | -15 đến +80°C | 7.5 | Có (kháng UV) | 2–34 | 0.5 - 35 | Chịu bức xạ UV, thời tiết | 10340 |
| JZ-500 PUR | PUR xám | -15 đến +80°C | 7.5 | Có | 2–42 | 0.5 - 16 | Kháng dầu, mài mòn, thủy phân, vi sinh vật | 23314 |
| JZ-500 HMH | Polymer không halogen, xám | -25 đến +70°C | 12.5 | 2–65 | 0.5 - 120 | Không halogen, ít khói khi cháy | 11201 | |
| JZ-500 COLD / OZ-500 COLD | PVC đặc biệt linh hoạt ở nhiệt độ thấp | -30 đến +80°C | 7.5 | Có | 2- 25 | 0.5 - 6 | Đặc biệt linh hoạt ở nhiệt độ thấp | 10750 |
| JZ-500-ORANGE / OZ-500-ORANGE | PVC màu cam | -15 đến +80°C | 7.5 | Không | 2 - 5 | 1 - 2.5 | Dán nhãn các mạch điện được miễn trừ, đặc biệt là các mạch điện liên động. | 10537 |
Khi lắp cố định, cả 4 phiên bản chịu được từ -40°C (HMH tối đa +70°C, các bản còn lại +80°C), bán kính uốn tối thiểu 4 × đường kính ngoài.

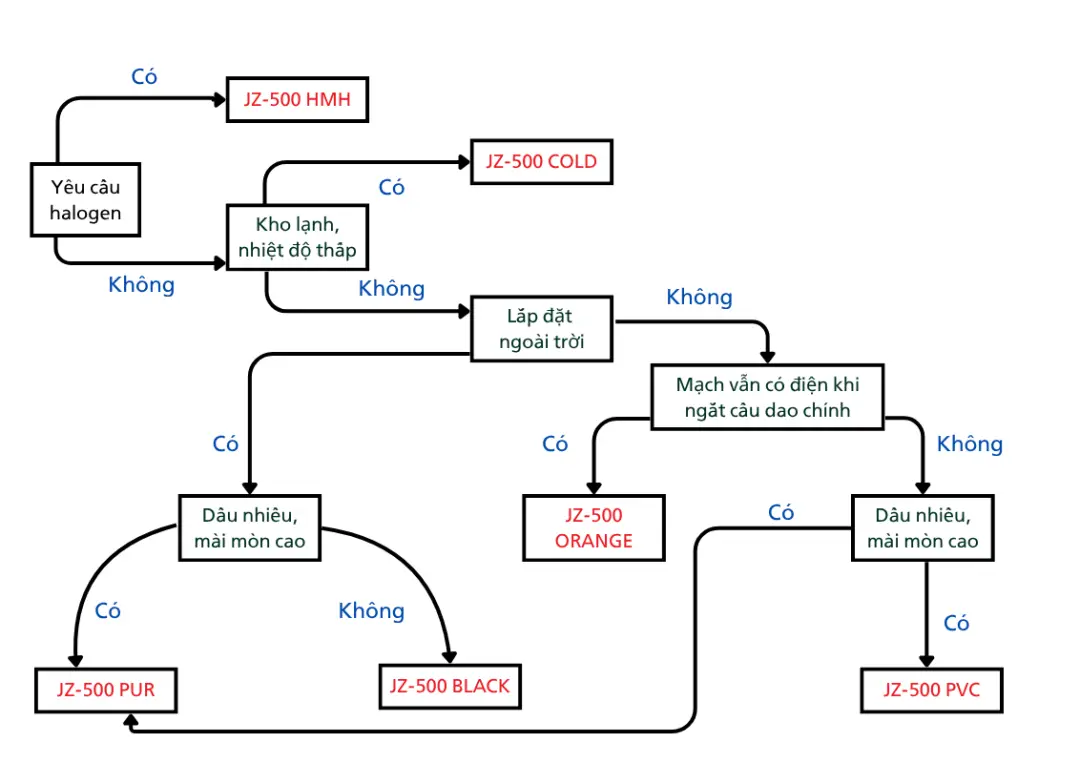

4. Hướng dẫn lựa chọn phiên bản dây cáp điều khiển JZ-500 theo môi trường lắp đặt
Tham khảo hướng dẫn sau đây để lựa chọn loại cáp điều khiển phù hợp:
- Nhà xưởng, tủ điện, máy công cụ trong nhà → JZ-500 (PVC xám): Đây là lựa chọn kinh tế, có phạm vi số lõi và tiết diện lớn nhất nhưng không dùng ngoài trời.

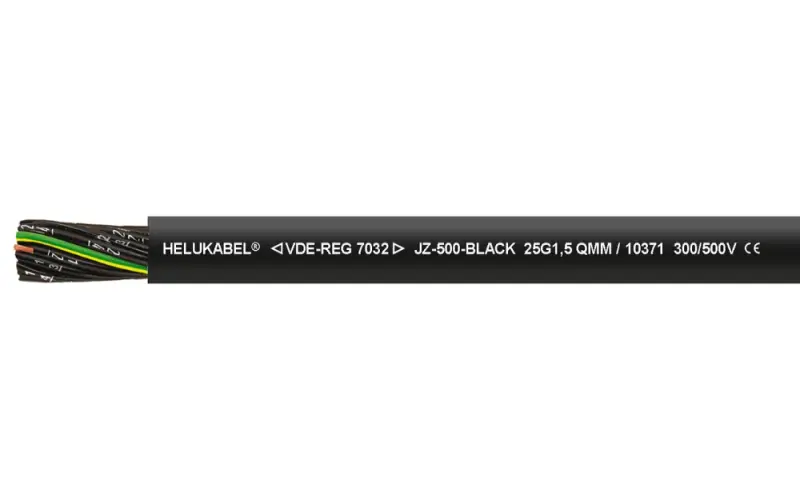

- Thiết bị ngoài trời, chịu nắng → JZ-500-BLACK: Vỏ PVC đen kháng UV theo DIN EN ISO 4892-2 và chịu thời tiết.

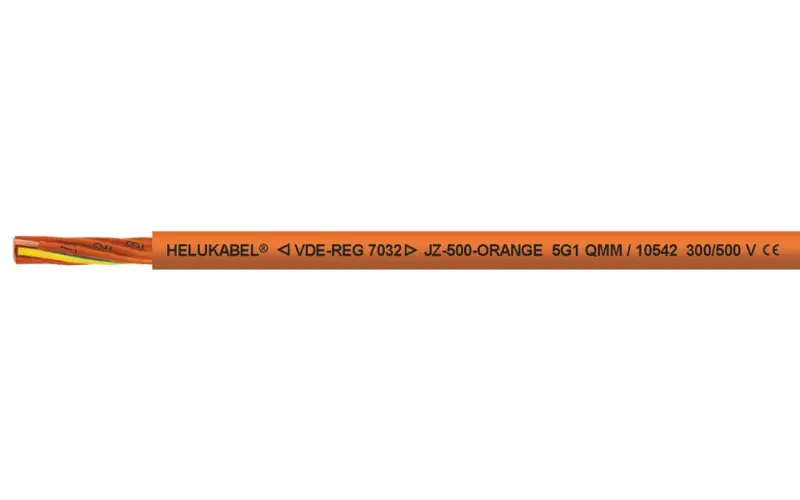

- Mạch vẫn mang điện khi đã cắt cầu dao chính → JZ-500-ORANGE: Vỏ PVC màu cam (RAL 2003) giúp nhận diện ngay các mạch được cấp nguồn từ bên ngoài, vẫn còn điện khi công tắc chính của tủ đã ngắt. Nhờ vậy kỹ thuật viên bảo trì hạn chế được rủi ro chạm điện.

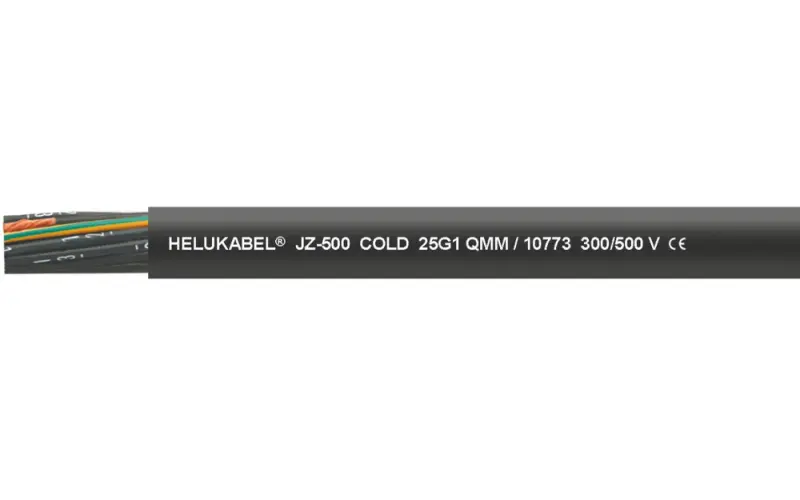

- Kho lạnh, kho cấp đông, nhà máy chế biến thực phẩm đông lạnh → JZ-500 COLD: Vỏ PVC đặc biệt màu đen vẫn mềm dẻo khi uốn ở -30°C, trong khi bản tiêu chuẩn chỉ uốn được từ -15°C.

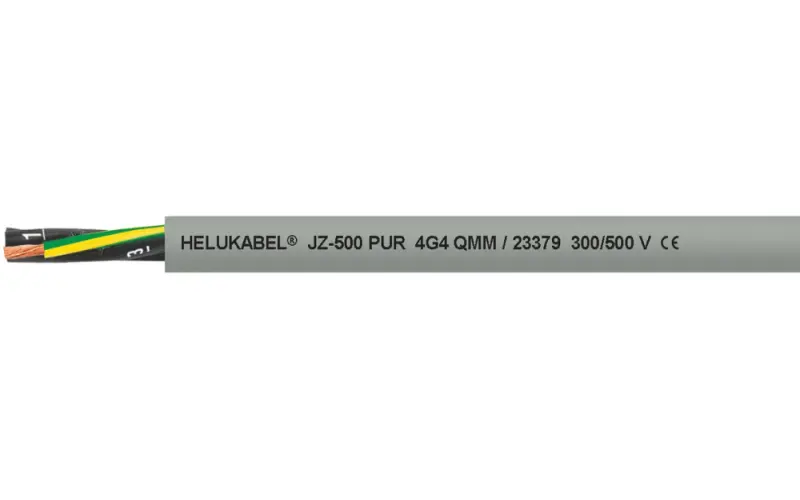

- Nhà máy thép, cán thép, máy công cụ nhiều dầu → JZ-500 PUR: Vỏ PUR kháng dầu, UV, ozone, thủy phân, vi sinh vật; chịu mài mòn, cắt và xé rách tốt.

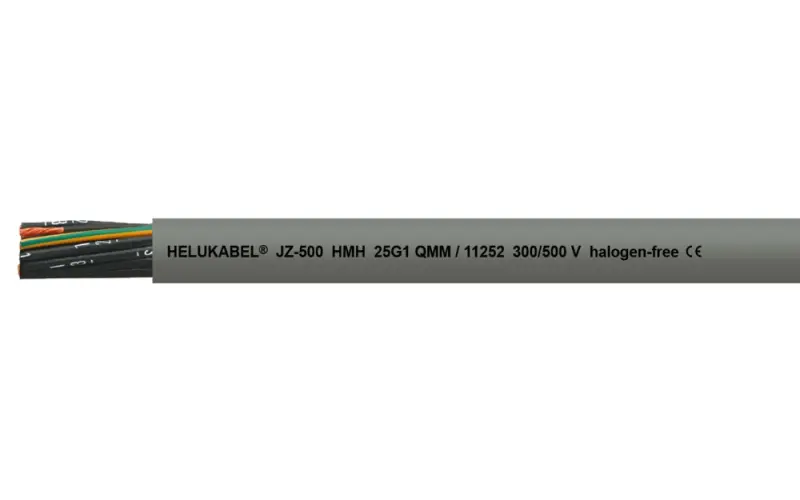

- Tòa nhà, trung tâm dữ liệu, nơi đông người, hệ thống HVAC → JZ-500 HMH: Không chứa halogen theo DIN VDE 0482-754-1, chậm cháy và tạo ít khói khi cháy, giảm rủi ro khí độc và ăn mòn thiết bị.
5. Hướng dẫn chọn số lõi và tiết diện cáp JZ-500 phù hợp
Để chọn đúng số lõi và tiết diện cáp JZ-500 giữa rất nhiều phiên bản và phạm vi tiết diện tương đối lớn, cần lưu ý những thông tin sau:
- Đếm số tín hiệu cần truyền (cảm biến, van, công tắc hành trình…), cộng thêm lõi dự phòng cho bảo trì hoặc mở rộng sau này.
- Xác định có cần lõi tiếp địa không: Nếu có → chọn mã cáp điều khiển JZ (G), nếu không → chọn mã OZ (x).

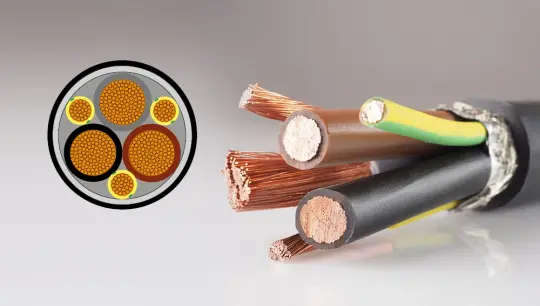

- Chọn tiết diện theo dòng điện tải , chiều dài tuyến và độ sụt áp cho phép. Tín hiệu điều khiển thường dùng tiết diện nhỏ; cấp nguồn cho động cơ cần tính toán cụ thể.
- Đối chiếu với dải của phiên bản đã chọn ở bảng trên. Ví dụ cần 50 lõi ngoài trời thì BLACK (tối đa 34 lõi) và PUR (tối đa 42 lõi) đều không đáp ứng, cần tách thành 2 sợi hoặc trao đổi với kỹ sư HELU.
6. Một số lưu ý khi lắp đặt cáp JZ-500
Khi lắp đặt các dòng cáp JZ-500, cần lưu ý những yếu tố sau:
- Bán kính uốn cong: tối thiểu 7,5 × đường kính ngoài khi cáp chuyển động (HMH là 12,5 ×), 4 × khi lắp cố định.
- Không dùng cho xích dẫn cáp chuyển động liên tục: JZ-500 thiết kế cho chuyển động tự do, ứng suất trung bình. Ứng dụng xích cáp nên dùng dòng cáp chuyên dụng.
- Môi trường nhiều nhiễu (biến tần, động cơ công suất lớn): Các dòng cáp JZ-500 nêu trên không có lớp chống nhiễu, nên cân nhắc cáp điều khiển có lớp chống nhiễu JZ-500 HMH-C / OZ-500 HMH-C hoặc các dòng cáp chống nhiễu khác của HELU.
- Ốc siết cáp: dùng ốc siết có dải kẹp khớp với đường kính ngoài của cáp để đảm bảo cấp bảo vệ IP của tủ.
Nếu bạn còn phân vân giữa JZ-500 và dòng cáp điện áp cao hơn, xem thêm bài về cáp điều khiển JZ-600 và phân loại cáp điều khiển .
7. FAQs
Phiên bản PVC xám tiêu chuẩn thì không. Hãy chọn JZ-500-BLACK hoặc JZ-500 PUR cho ứng dụng ngoài trời.
Không. Ngay cả bản BLACK cũng không được chôn trực tiếp hoặc ngâm trong nước.
JZ-500 có lõi tiếp địa xanh lá – vàng, OZ-500 thì không. Các thông số khác giống nhau.
Khi công trình hoặc chủ đầu tư yêu cầu cáp không halogen, ít khói: tòa nhà công cộng, trung tâm dữ liệu, bệnh viện, đường hầm.
Màu cam dùng để đánh dấu các mạch vẫn còn điện sau khi đã ngắt cầu dao chính, giúp người bảo trì nhận biết nhanh và an toàn hơn.
JZ-500 COLD. Cáp giữ được độ mềm khi uốn ở nhiệt độ xuống tới -30°C. Bản PVC thường dễ cứng và nứt vỏ nếu bị uốn dưới -15°C.
Bạn có thể tra cứu nhanh mã sản phẩm bằng Product Finder trên shop.helu.com, hoặc liên hệ đội ngũ kỹ sư HELU Việt Nam để được tư vấn chọn phiên bản, số lõi và tiết diện phù hợp với dự án.
