HELUTOP® HT-MS: ốc siết cáp đồng mạ niken, thông số và ứng dụng

Ốc siết cáp HELUTP HT-MS

HELUTOP® HT-MS là ốc siết cáp bằng đồng thau mạ niken của HELU, đạt cấp bảo vệ IP68 ở 5 bar và IP69K, làm việc từ −20 °C đến +100 °C. Thân kim loại giúp ốc chịu rung và va đập tốt hơn loại nhựa, nên thường được dùng cho máy công nghiệp, robot, phương tiện và đường sắt. HT-MS có đủ ba hệ ren M, PG và NPT. Nếu bạn muốn tìm hiểu chung về vật liệu này, xem bài ốc siết cáp đồng là gì .

1. Cấu tạo của ốc siết cáp đồng HELUTOP® HT-MS

HELUTOP® HT-MS có cùng thiết kế với dòng đầu siết cáp nhựa HELUTOP® HT , nhưng thân và nắp chụp được làm bằng kim loại. Một bộ ốc gồm bốn bộ phận chính:

Bộ phậnVật liệuVai trò
Thân ốc và nắp chụp
Đồng thau mạ niken
Chịu lực, chống ăn mòn, giữ ren bền khi tháo lắp nhiều lần
Tấm kẹpPolyamide PA6Ép ruột cao su vào cáp, giảm lực căng lên điểm đấu nối
Ruột cao su làm kínCao su chloroprene (CR)Ôm quanh vỏ cáp, chặn nước và bụi
Vòng O ring
NBR
Bịt kín chân ren giữa thân ốc và vỏ thiết bị

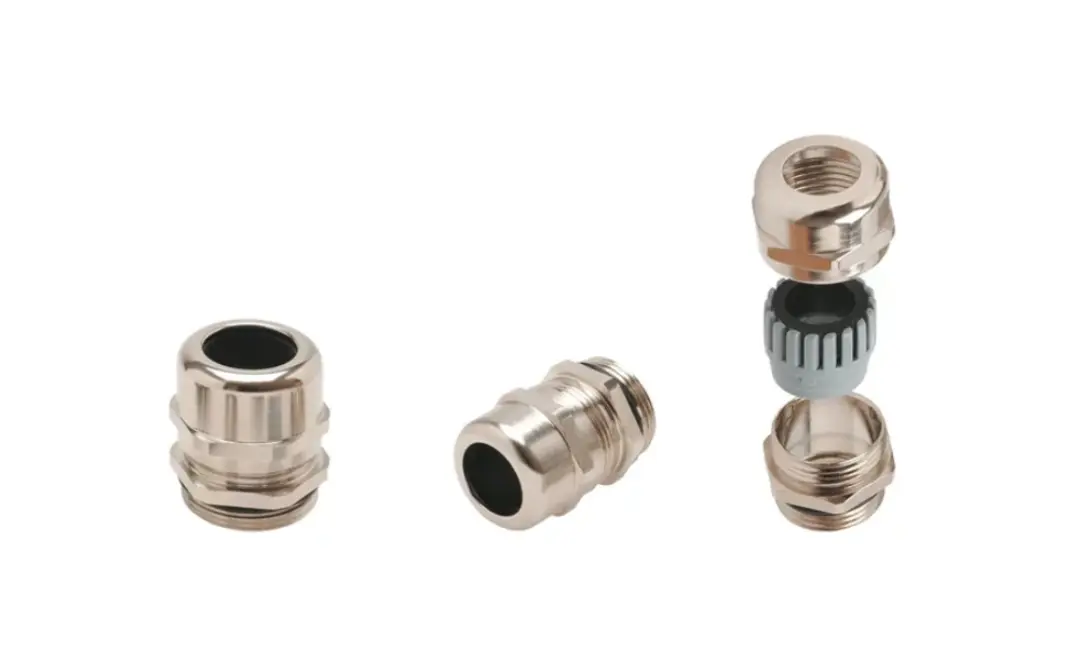

Ốc siết cáp đồng HELUTOP® HT-MS
Ốc siết cáp đồng HELUTOP® HT-MS

2. Thông số kỹ thuật của HELUTOP® HT-MS

Một số thông số tiêu biểu của HELUTOP HT-MS bao gồm:

  • Cấp bảo vệ: IP68 ở 5 bar, IP69K
  • Nhiệt độ làm việc: −20 °C đến +100 °C
  • Nhiệt độ ngắn hạn: −40 °C đến +150 °C
  • Tiêu chuẩn thử nghiệm: EN 50262
  • Hệ ren: Ren hệ mét M12 đến M63, ren PG7 đến PG48, ren NPT 3/8" đến 1"
  • Dải kẹp cáp: Từ 3 mm (M12) đến 55 mm (M63)

IP68 ở 5 bar nghĩa là ốc chịu được áp lực nước tương đương độ sâu 50 m trong 30 phút. Hai mức bảo vệ IP68 và IP69K chỉ đạt được khi cáp nằm trong dải kẹp và ốc được siết đúng lực.

Data sheet hoàn chỉnh của HELUTOP HT-MS

3. Đặc điểm của ốc siết cáp đồng HELUTOP® HT-MS

HELUTOP HT-MS nổi bật với một số ưu điểm như sau:

  • Thân ốc làm từ đồng thau mạ niken: Có khả năng chịu rung, va đập và lực siết tốt hơn ốc siết cáp nhựa, phù hợp môi trường công nghiệp nặng
  • Tấm kẹp giảm lực căng: Cáp được giữ chắc, điểm đấu nối bên trong không chịu lực kéo từ bên ngoài
  • Dải kẹp rộng: Một cỡ ốc dùng được cho nhiều cỡ cáp, giảm số mã cần tồn kho
  • Lắp không cần tháo rời: Chỉ cần nới nắp chụp, luồn cáp rồi siết lại
  • Chịu nhiệt ngắn hạn đến +150 °C: Chịu được các đợt nhiệt cao tạm thời gần động cơ hoặc nguồn nhiệt

HT-MS không phải dòng chống nhiễu EMC. Nếu cáp có lớp chống nhiễu cần tiếp đất, ví dụ cáp nối biến tần hoặc servo, hãy dùng dòng ốc đồng EMC HELUTOP® MS-E hoặc HELUTOP® MS-EP .

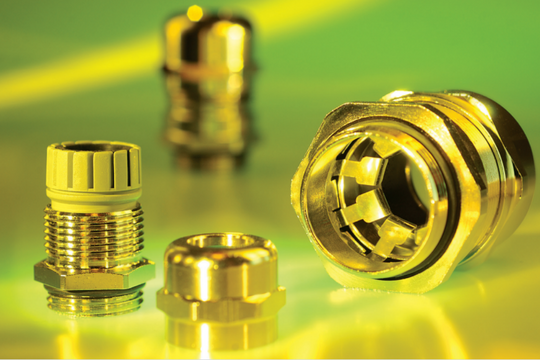

HELUTOP MS-EP
HELUTOP MS-EP

4. Ứng dụng của HELUTOP® HT-MS

HT-MS phù hợp cho những vị trí mà ốc nhựa dễ bị nứt vỡ hoặc lỏng ra do rung động, va đập hoặc lực siết lớn:

  • Chế tạo máy và xây dựng nhà máy
  • Robot và tự động hóa
  • Đóng tàu và chế tạo phương tiện
  • Đường sắt
  • Lắp đặt điện tòa nhà
  • Tủ điều khiển và tủ phân phối

5. Kích thước ốc siết cáp đồng HELUTOP® HT-MS

Chọn cỡ theo đường kính ngoài của cáp, rồi chọn hệ ren trùng với lỗ trên vỏ tủ. Nếu cáp nằm trong dải kẹp của hai cỡ, ưu tiên cỡ mà đường kính cáp nằm gần giữa dải kẹp.

5.1 Ren hệ mét (M)

Cỡ renDải kẹp cáp (mm)Chiều dài ren (mm)Cỡ cờ lê (mm)
M12x1,5
3,0 đến 6,5
6,0
14
M16x1,5
5,0 đến 10,0
7,0
20
M20x1,5
6,0 đến 12,0
8,0
22
M25x1,5
11,0 đến 17,0
8,0
27
M32x1,5
15,0 đến 21,0
9,0
34
M40x1,5
19,0 đến 28,0
9,0
43
M50x1,5
27,0 đến 38,0
10,0
58
M63x1,5
34,0 đến 44,0
10,0
64 / 68
M63x1,5
44,0 đến 55,0
10,0
75

5.2 Ren PG

Cỡ renDải kẹp cáp (mm)Chiều dài ren (mm)Cỡ cờ lê (mm)
PG7
3,0 đến 6,5
6,0
14
PG9
4,0 đến 8,0
6,0
17
PG11
5,0 đến 10,0
6,0
20
PG13.5
6,0 đến 12,0
6,5
22
PG16
10,0 đến 14,0
6,5
24
PG21
13,0 đến 18,0
7,2
30
PG29
18,0 đến 25,0
8,0
40
PG36
22,0 đến 32,0
9,0
50
PG42
30,0 đến 38,0
12,0
58
PG48
34,0 đến 44,0
14,0
64

Xem thêm kích thước lỗ khoét và cách quy đổi ren PG sang ren hệ mét tại bài ốc siết cáp điện hệ PG .

5.3 Ren NPT

Cỡ ren
Dải kẹp cáp (mm)
Chiều dài ren (mm)
Cỡ cờ lê (mm)
3/8" NPT
4,0 đến 8,0
11,5
17 / 19
1/2" NPT
6,0 đến 12,0
13,0
22
3/4" NPT
13,0 đến 18,0
13,0
30
1" NPT
18,0 đến 25,0
13,0
40 / 43

HT-MS còn có phiên bản ren hệ mét kèm gioăng giảm cỡ cho cáp nhỏ hơn, ví dụ M20 kẹp được cáp từ 5 đến 9 mm. Liên hệ HELU Việt Nam để nhận mã sản phẩm cụ thể.

6. Khi nào chọn HT-MS thay vì các dòng ốc siết dây điện khác?

Chọn HT-MS khi cần ốc bền chắc hơn nhựa nhưng chưa cần đến inox hay chức năng chống nhiễu. Bảng dưới giúp bạn so nhanh các dòng HELUTOP® phổ biến.

DòngVật liệuNên dùng khi
HELUTOP® HT
Nhựa PA6
Tủ điện, máy móc thông thường, cần cách điện và chi phí thấp
HELUTOP® HT-MS
Đồng thau mạ niken
Máy móc rung mạnh, nguy cơ va đập, môi trường công nghiệp nặng
HELUTOP® MS-E, MS-EP
Đồng thau mạ niken
Cáp có lớp chống nhiễu cần tiếp đất EMC: biến tần, servo, robot
HELUTOP® HT-Clean
Inox AISI 303
Nhà máy thực phẩm, dược phẩm cần vệ sinh bằng hơi nước và hóa chất
HELUTOP® HT-MS-EX-d
HELUTOP® HT-MS-EX-d / e4
HELUTOP® HT-MS-EX-d 1 EMV
Đồng thau mạ niken ExCho khu vực nguy hiểm, đạt chuẩn ATEX/IECEx

Cần so sánh kỹ hơn giữa ốc đồng, ốc nhựa và ốc inox, xem bài những câu hỏi thường gặp về ốc siết cáp đồng .

Cần tư vấn chọn cỡ hoặc nhận báo giá HELUTOP® HT-MS?

Hãy gửi cho HELU Việt Nam loại cáp, đường kính ngoài, hệ ren trên vỏ tủ và môi trường lắp đặt. Đội ngũ kỹ thuật sẽ đề xuất mã sản phẩm phù hợp qua form liên hệ hoặc Zalo.

7. Câu hỏi thường gặp

Không. HT-MS là ốc đồng tiêu chuẩn, không có bộ phận tiếp xúc với lớp chống nhiễu của cáp. Khi cần tiếp đất lớp chống nhiễu, hãy dùng HELUTOP® MS-E hoặc MS-EP.

HT-MS làm việc ổn định từ −20 °C đến +100 °C, và chịu được ngắn hạn từ −40 °C đến +150 °C.

Có. HT-MS có đủ 10 cỡ ren PG từ PG7 đến PG48, ngoài ra còn có ren hệ mét M12 đến M63 và ren NPT 3/8" đến 1".

Hai dòng có cùng cấu tạo và cùng cấp IP68, IP69K. HELUTOP® HT dùng thân nhựa PA6 nhẹ và cách điện, còn HELUTOP® HT-MS dùng thân đồng thau mạ niken chịu rung, va đập tốt hơn và chịu được nhiệt ngắn hạn cao hơn.
