Cáp tín hiệu chống nhiễu SUPER-PAAR-TRONIC-340-C-PUR: 3 ứng dụng cho chuyển động liên tục và môi trường khắc nghiệt

SUPER-PAAR-TRONIC-340-C-PUR là cáp tín hiệu xoắn đôi chống nhiễu của HELU dành cho chuyển động liên tục trong xích dẫn cáp, robot và máy công cụ. Cáp có lõi đồng siêu mềm class 6, lưới đồng mạ thiếc khoảng 85% và vỏ PUR kháng dầu, UV, thời tiết, mài mòn, không chứa halogen – phù hợp cả trong nhà xưởng lẫn ngoài trời.

CÁP TÍN HIỆU SUPER-PAAR-TRONIC 340-C-PUR

1. Tên SUPER-PAAR-TRONIC-340-C-PUR nghĩa là gì?

Ký hiệu
Ý nghĩa
SUPER
Phiên bản siêu mềm: lõi dẫn sợi đồng rất nhỏ theo cấp 6 (DIN VDE 0295 / IEC 60228), chịu uốn liên tục
PAAR
Paar (tiếng Đức) = đôi – các lõi được xoắn thành từng đôi
TRONIC
Tên họ sản phẩm cáp tín hiệu/điện tử của HELU (cùng họ TRONIC-CY, PAAR-TRONIC-CY)
340
Số hiệu dòng sản phẩm
C
Lớp chống nhiễu dạng lưới bện bằng đồng (mạ thiếc)
PUR
Vỏ ngoài bằng polyurethane


Dòng cáp này được phát triển cho những vị trí mà cáp tín hiệu PVC thông thường nhanh hỏng: cáp phải uốn qua lại hàng triệu lần, tiếp xúc dầu làm mát, nắng mưa hoặc nhiệt độ thấp.

2. Cấu tạo cáp tín hiệu chống nhiễu SUPER-PAAR-TRONIC-340-C-PUR

Đây là dòng cáp đạt chuẩn UL/CSA chuyên dùng cho các ứng dụng chuyển động với đặc điểm cấu tạo như sau:

  • Lõi dẫn điện: đồng trần sợi siêu mềm theo DIN VDE 0295 class 6 / IEC 60228 class 6
  • Lớp cách điện: polypropylene (PP) – vật liệu điện dung thấp
  • Cấu trúc: các lõi xoắn đôi
  • Lớp chống nhiễu: lưới bện đồng mạ thiếc, độ che phủ khoảng 85%
  • Vỏ ngoài: polyurethane toàn phần đặc biệt (TMPU), màu xám RAL 7001

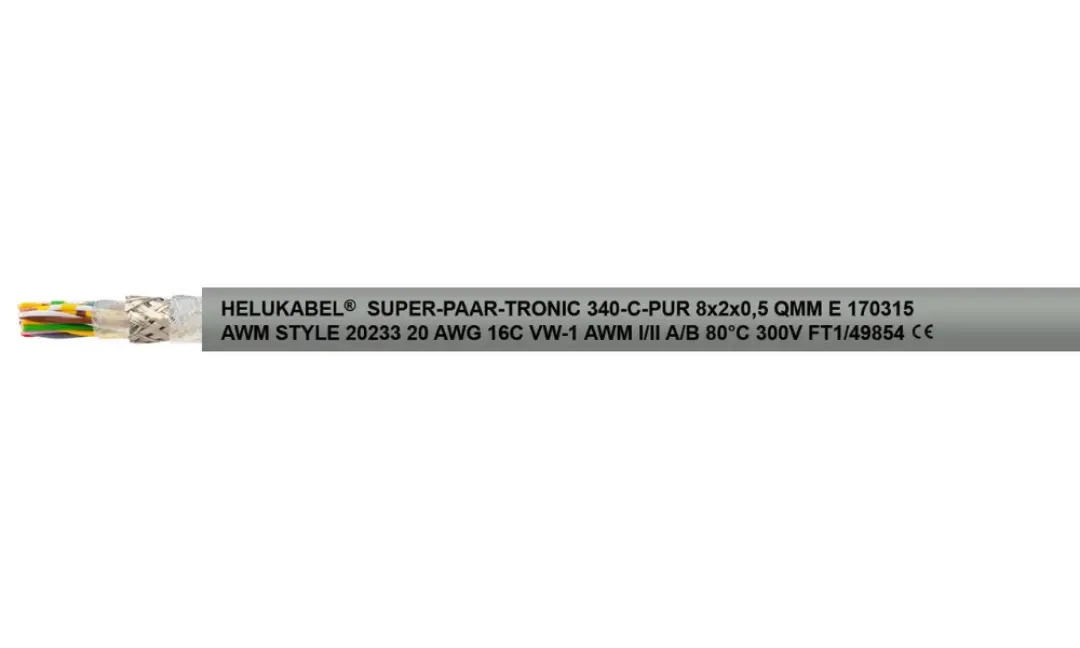

Dây cáp dữ liệu SUPER-PAAR-TRONIC-340-C-PUR dùng cho xích cáp

3. Thông số kỹ thuật của cáp tín hiệu cho xích dẫn cáp SUPER-PAAR-TRONIC 340-C-PUR

Thông sốGiá trị
Tiết diện
0,14 – 0,25 – 0,34 – 0,5 – 0,75 – 1,0 mm²
Số đôi
1 – 14 đôi (tùy tiết diện)
Nhiệt độ – lắp linh hoạt
-30°C đến +80°C
Nhiệt độ – lắp cố định
-40°C đến +80°C
Điện áp danh định UL (AWM)
AC 300 V
Điện áp thử lõi/lõi
1500 V
Điện áp thử lõi/lớp chống nhiễu
1000 V
Bán kính uốn cong tối thiểu – linh hoạt
7,5 × Ø (0,14 – 0,25 mm²); 10 × Ø (0,34 – 1,0 mm²)
Bán kính uốn cong tối thiểu – cố định
4 × Ø (0,14 – 0,25 mm²); 5 × Ø (0,34 – 1,0 mm²)
Chậm cháy
UL VW-1, CSA FT1
Không halogen
Có
Tiêu chuẩn / chứng nhận
UL Std 758 (AWM) Style 20233, CSA C22.2 No.210, EAC
Kháng môi trường
Dầu, UV, ozone, oxy, thời tiết, thủy phân, vi sinh vật, dung dịch làm mát, dầu thủy lực, axit, kiềm, mỡ, nước biển, nước thải


Lưu ý: "chậm cháy" (flame-retardant) nghĩa là cáp hạn chế lan truyền ngọn lửa, không phải cáp chống cháy duy trì mạch điện khi hỏa hoạn.

Data sheet đầy đủ của cáp SUPER-PAAR-TRONIC-340-C-PUR

4. Vì sao chọn vỏ PUR thay vì PVC?

PUR và PVC là hai trong số những vật liệu vỏ bọc được sử dụng phổ biến nhất cho các loại cáp điện. Về bên ngoài, không có sự khác biệt giữa hai vật liệu này. Tuy nhiên, chúng có những đặc tính riêng biệt, phù hợp cho các ứng dụng khác nhau.

Tiêu chí
Vỏ PVC (ví dụ PAAR-TRONIC-CY)
Vỏ PUR (SUPER-PAAR-TRONIC-340-C-PUR)
Kiểu chuyển động
Chuyển động tự do, không lực kéo
Chuyển động liên tục, xích dẫn cáp, nhiều ca
Nhiệt độ uốn cong thấp nhất
-5°C
-30°C
Mài mòn, cắt, rách
Mức thông thường
Rất cao
Dầu, dung dịch làm mát
Kháng dầu ở mức cao
Kháng dầu, dầu thủy lực, dung dịch làm mát, mỡ
Ngoài trời (UV, thời tiết)
Không phù hợp
Kháng UV, ozone, thời tiết, thủy phân
Halogen
Có (PVC chứa clo)
Không halogen
Chi phí
Thấp hơn
Cao hơn – bù lại tuổi thọ trong ứng dụng động


Đối với các ứng dụng lắp đặt cố định, môi trường trong nhà, cáp điều khiển tín hiệu vỏ bọc PVC PAAR-TRONIC-CY là lựa chọn phù hợp và kinh tế. Đối với các ứng dụng chuyển động liên tục, tiếp xúc với môi trường có dầu, ngoài trời, cần lựa chọn phiên bản PUR .

5. Top 3 ứng dụng chính của cáp SUPER-PAAR-TRONIC-340-C-PUR

5.1 Môi trường có nhiễu tần số cao từ bên ngoài

Biến tần, servo drive, máy hàn và cáp động cơ phát ra nhiễu tần số cao, dễ làm sai lệch tín hiệu cảm biến, encoder hoặc truyền thông. SUPER-PAAR-TRONIC-340-C-PUR chống nhiễu theo hai lớp cơ chế:

  • Xoắn đôi: nhiễu cảm ứng lên hai lõi của một đôi gần như bằng nhau và triệt tiêu nhau ở đầu thu vi sai.
  • Lưới đồng mạ thiếc ~85%: chặn trường điện từ từ bên ngoài; datasheet khuyến nghị tiếp xúc lưới chắn ở cả hai đầu để đạt EMC. Điện dung thấp (~60 pF/m nhờ cách điện PP) giúp giữ dạng xung tín hiệu tốt hơn trên đường dây dài.
SUPER-PAAR-TRONIC-340-C-PUR phù hợp với môi trường có nhiễu tần số cao từ bên ngoài
SUPER-PAAR-TRONIC-340-C-PUR phù hợp với môi trường có nhiễu tần số cao từ bên ngoài

5.2 Máy móc chuyển động liên tục: robot, máy công cụ

Trên robot, trục máy CNC, cổng trục pick-and-place hay xích dẫn cáp, cáp bị uốn qua lại liên tục suốt nhiều ca làm việc. Dây cáp SUPER-PAAR-TRONIC-340-C-PUR với lõi đồng class 6 giúp phân tán ứng suất uốn, hạn chế gãy sợi; vỏ TMPU chịu mài mòn khi cáp cọ vào xích hoặc cáp bên cạnh.

Ứng dụng điển hình: tín hiệu encoder, cảm biến vị trí, công tắc hành trình trên trục chuyển động.

5.3 Hệ thống công nghiệp và dây chuyền sản xuất, kể cả ngoài trời

Vỏ PUR kháng dầu, dầu thủy lực, dung dịch làm mát, axit, kiềm, nước biển và nước thải, nên cáp dùng được trong nhà máy gia công kim loại, trạm xử lý nước, thiết bị cảng hoặc máy nông nghiệp.

Khả năng kháng UV, ozone, thời tiết và thủy phân giải thích vì sao dòng cáp này phổ biến trong các dự án ngoài trời cần một cáp tín hiệu ngoài trời chống nhiễu.

Ứng dụng phổ biến của SUPER-PAAR-TRONIC-340-C-PUR là trong xích dẫn cáp
Ứng dụng phổ biến của SUPER-PAAR-TRONIC-340-C-PUR là trong xích dẫn cáp

6. So sánh với các dòng cáp tín hiệu chống nhiễu khác của HELU

Một số dòng cáp khác của HELU có nhiều nét tương đồng với SUPER-PAAR-TRONIC-340-C-PUR. Sự khác biết giữa các dòng cáp này như sau:

Dòng cápKiểu lõiChống nhiễuVỏ
Phù hợp nhất cho
SUPER-PAAR-TRONIC-340-C-PUR
Xoắn đôi, lõi class 6
Lưới đồng mạ thiếc ~85%
PUR xám, không halogen
Robot, máy công cụ, ngoài trời
PAAR-TRONIC-CY
Xoắn đôi, lõi class 5
Lá nhôm + lưới đồng ~85%
PVC xám
Tín hiệu vi sai trong nhà
TRONIC-CY (LiY-CY)
Lõi đơn xoắn lớp, mã màu DIN 47100
Lưới đồng ~85%
PVC xám
Tín hiệu điều khiển nhiều lõi trong nhà
TOPSERV PUR
Cáp servo/động lực
Có chống nhiễu
PUR
Cấp nguồn động cơ servo


Cần thêm một lựa chọn cáp điều khiển PUR có chống nhiễu cho xích dẫn cáp? Tham khảo MULTIFLEX 512-C-PUR – xem datasheet 21630 .

7. Câu hỏi thường gặp

Vỏ PUR chịu mài mòn, dầu, UV và uốn liên tục tốt hơn nhiều, dùng được đến -30°C khi uốn và không chứa halogen. Vỏ PVC rẻ hơn, phù hợp lắp cố định hoặc chuyển động nhẹ trong nhà

Có. Đây là cáp dành cho ứng dụng uốn liên tục trong xích dẫn cáp, robot và máy công cụ, bán kính uốn tối thiểu 7,5 – 10 × đường kính khi lắp linh hoạt.

Có. Vỏ PUR kháng UV, ozone, thời tiết và thủy phân, nên cáp phổ biến trong các dự án ngoài trời.

Có thể dùng cho tín hiệu encoder và cảm biến trên trục chuyển động nhờ cấu trúc xoắn đôi, lưới chắn và điện dung thấp. Với cáp phản hồi theo chuẩn riêng của hãng servo, hãy kiểm tra yêu cầu của nhà sản xuất drive.

Từ 1 đến 14 đôi, tiết diện 0,14 – 1,0 mm².

Cáp chậm cháy theo UL VW-1 và CSA FT1 (hạn chế lan truyền lửa), không phải cáp chống cháy duy trì mạch.
